德标PN10平焊钢制管法兰连接构件

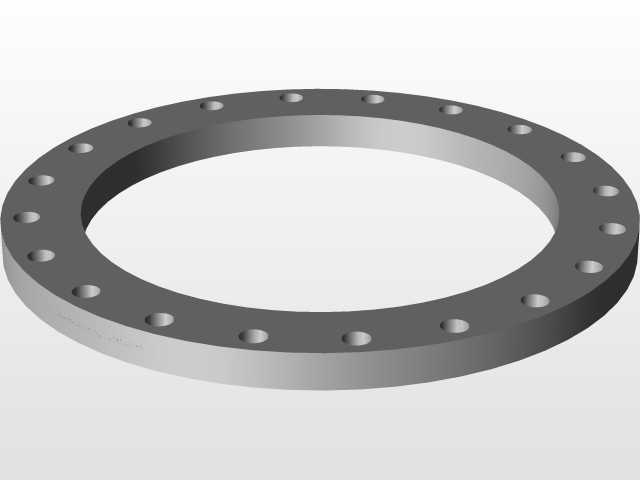

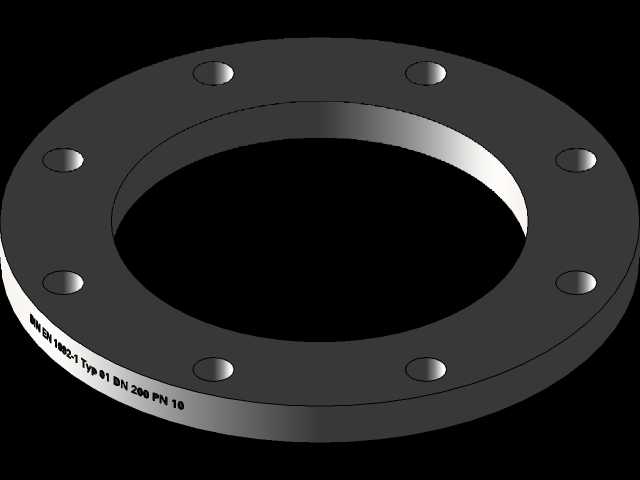

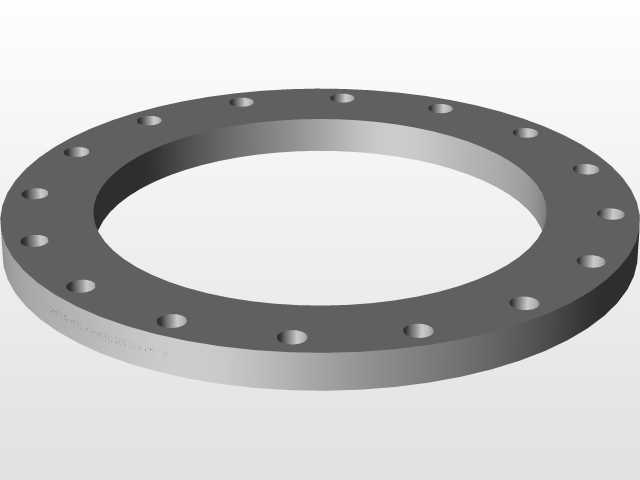

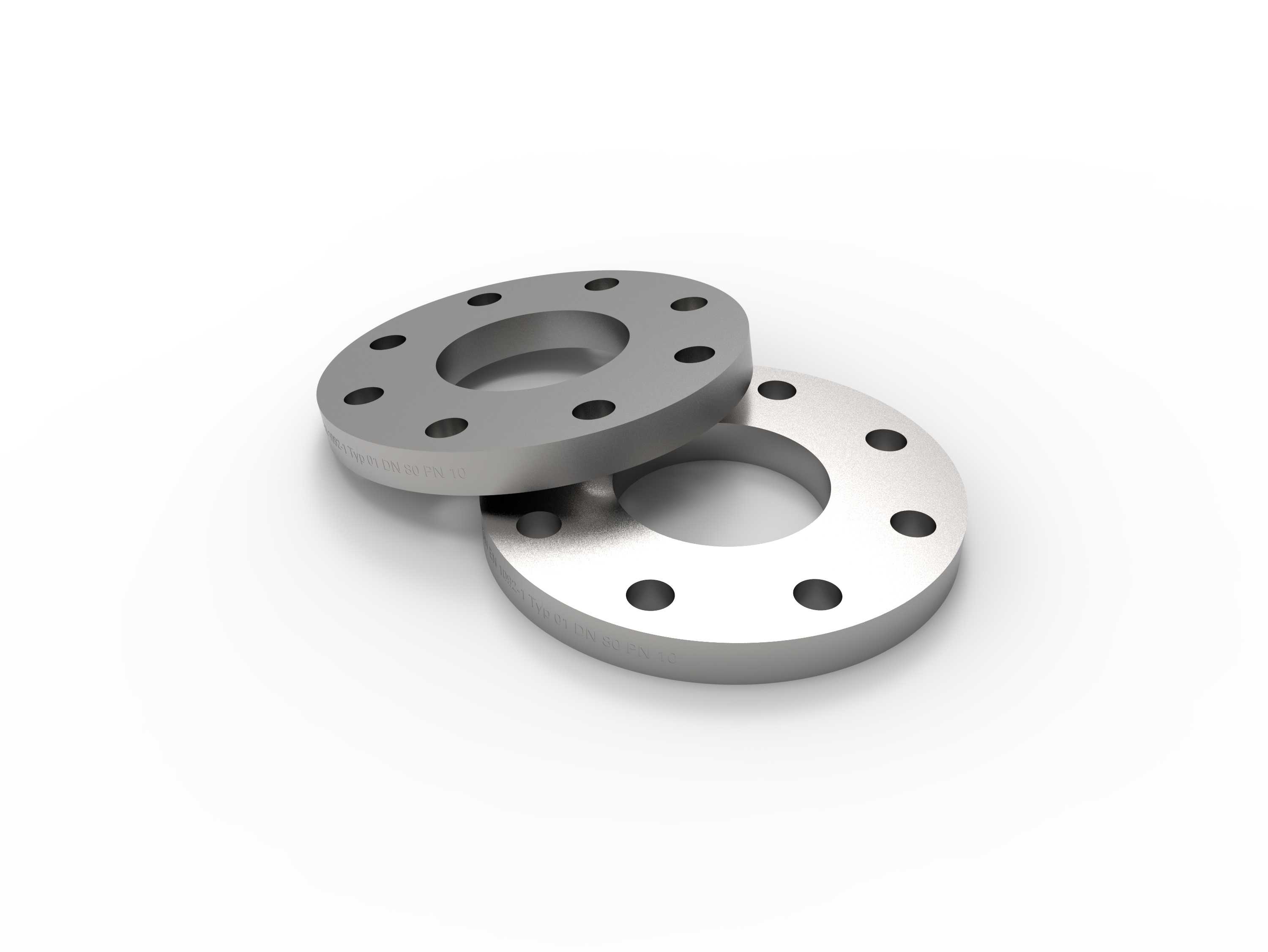

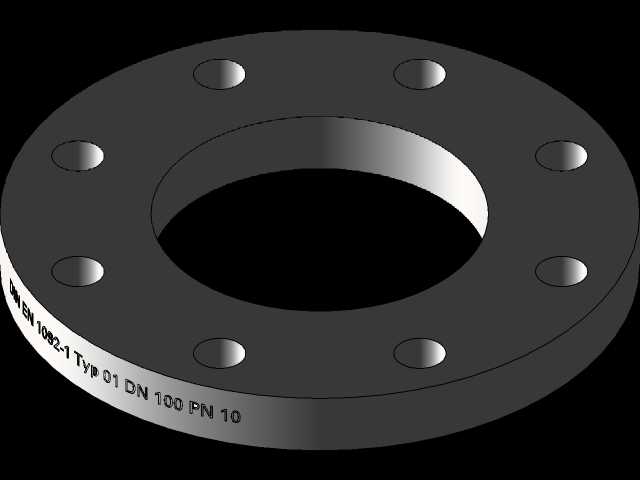

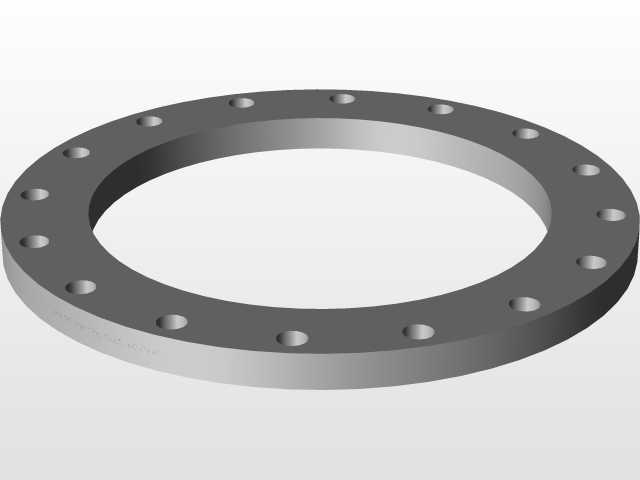

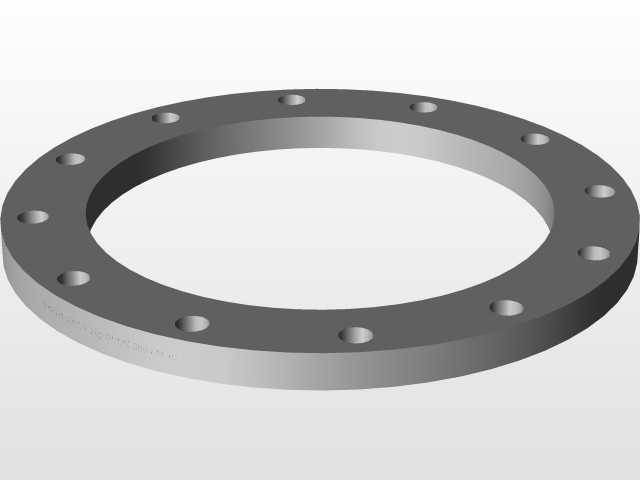

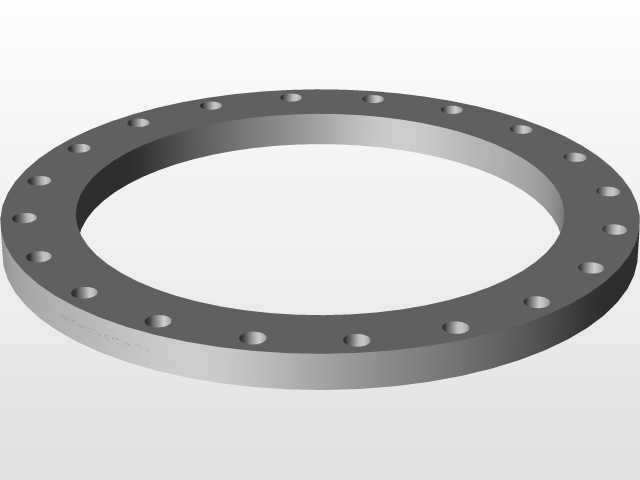

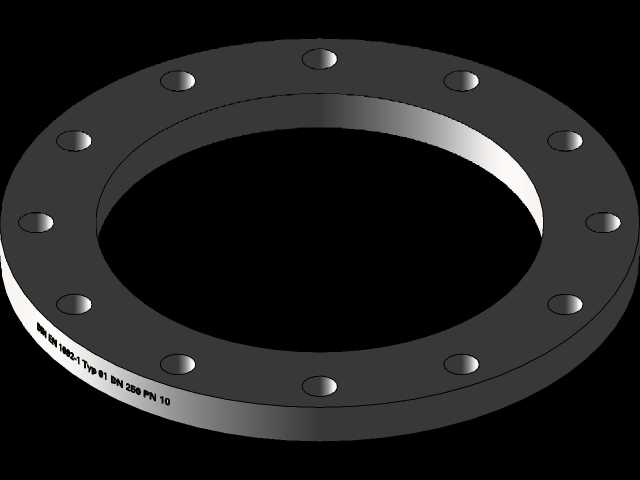

　　在化工、市政给排水、暖通空调、油气输送等涉及流体管路搭建的场景里，法兰是管路系统中实现管段之间、管段与阀门/泵体/压力容器等设备之间可拆卸连接的核心承压构件，本次涉及的PN10压力等级德标平焊法兰，覆盖DN10到DN500的公称通径范围，能够适配多数中低压工况下的管路连接需求。从实际工程选型逻辑来看，PN10的压力等级对应常温下1.0MPa的公称工作压力，在常规输水、低压蒸汽、压缩空气等常规工业流体输送场景中，该压力等级的法兰应用占比极高，既不会因为压力等级冗余造成采购成本浪费，也能满足常规工况下的密封承压要求。这类法兰采用板式平焊结构，设计阶段优先考虑了现场安装的便捷性：法兰盘中心的内孔尺寸与对应通径的钢管外径匹配，现场装配时只需将钢管插入法兰内孔至合适位置，在法兰背面与钢管接触的位置进行角焊缝焊接即可完成管端法兰的固定，相比对焊法兰，平焊结构对现场焊接作业的精度要求更低，普通持证焊工即可完成合格的焊接作业，大幅降低现场施工的难度与工时成本。法兰盘上沿圆周均布的螺栓孔，是实现两片法兰对接压紧的核心结构，设计时螺栓孔的数量、孔径、中心圆直径严格遵循DIN EN 1092-1标准的对应参数，不同通径规格的螺栓孔参数经过严格的力学校核，确保在额定工作压力下，螺栓锁紧产生的压紧力能够均匀作用在法兰密封面上，避免局部压紧力不足导致的介质泄漏。从密封面设计来看，该标准01型法兰采用突面密封结构，密封面比整个法兰盘的外径略小，

　　凸起的密封面表面加工有合适的粗糙度，装配时配合非金属垫片或者金属缠绕垫片，在螺栓锁紧力的作用下，垫片发生弹性或者塑性变形，填充密封面的微观凹凸间隙，实现管路内部介质的静密封。在三维建模过程中，首先需要梳理全通径系列的参数对应关系，从DN10到DN500的每个规格，法兰外径、厚度、螺栓孔中心圆直径、螺栓孔数量与孔径、密封面凸起高度、内孔直径都有明确的标准数值，建模时需要优先建立参数化的基础特征，通过参数驱动快速生成全系列规格的模型，避免重复建模的冗余工作量。建模过程中需要特别注意螺栓孔的位置精度，所有螺栓孔的中心必须严格位于同一分度圆上，相邻螺栓孔的角度误差需要控制在标准允许的公差范围内，否则现场安装时会出现螺栓无法穿入的问题，

　　直接导致构件报废。另外法兰盘的所有锐边都需要做倒钝处理，这一细节不仅是为了避免安装过程中划伤施工人员，也能减少焊接作业时的应力集中，提升法兰长期承压运行的结构稳定性。从安装边界来看，这类法兰对接时需要预留足够的螺栓操作空间，不同通径的法兰对应的螺栓长度、扳手操作空间都有对应的工程经验值，在做管路整体三维布局时，不能只考虑法兰本身的外形尺寸，还要预留出后期螺栓拆装、垫片更换的操作空间，避免后期运维时无法开展检修作业。在实际工况应用中，这类法兰的失效形式通常有几种：一是焊接质量不合格导致的焊缝处泄漏，二是螺栓锁紧力矩不均匀导致的密封面偏载泄漏，三是超压运行导致的法兰盘变形泄漏，因此在设计选型阶段，除了匹配公称压力与通径，

　　还要结合输送介质的温度、腐蚀性选择合适的法兰材质与垫片类型，比如输送高温介质时需要考虑法兰材料的高温蠕变特性，输送腐蚀性介质时需要选择对应的耐腐蚀材质或者做表面防腐处理。很多刚入行的结构设计人员在做管路布局时，经常会忽略法兰配对的标准一致性，比如将德标法兰与国标法兰混装，看似螺栓孔数量接近，实际中心圆直径、密封面尺寸都存在偏差，强行装配后会出现密封失效的问题，这类问题在现场施工阶段整改成本极高，因此在三维建模阶段就需要严格遵循对应标准的尺寸参数，确保模型的尺寸与实际采购的成品构件完全一致，从设计源头避免装配干涉、标准不匹配的问题。另外在做管路应力分析时，法兰节点是管路系统中的刚性节点，需要将法兰的重量、刚度参数代入整体管路的应力计算中，评估管路运行过程中热胀冷缩、设备振动对法兰连接节点的作用力，避免作用力超过法兰或者螺栓的承载极限导致连接失效。
