小型船用水力发电装置三维设计

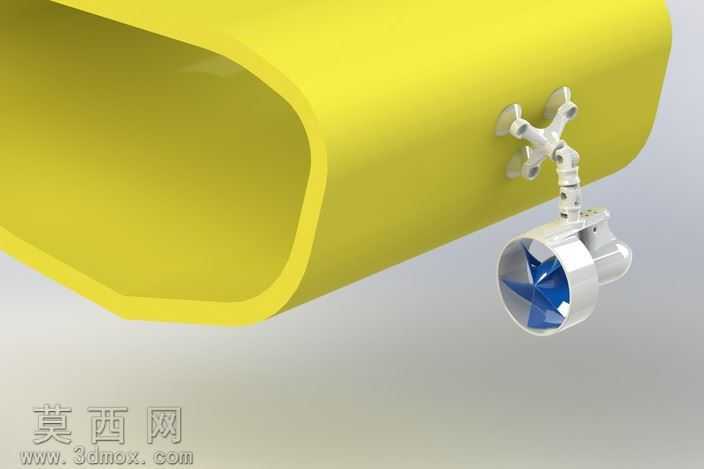

本作品为适配小型小艇、独木舟底面安装的水轮发电机组三维模型，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循小型船用装备的安装适配逻辑，对各部件的装配公差、运动干涉情况做了完整校验。模型主体分为安装固定支架、传动连接段、水轮发电舱三个核心模块，固定支架采用多爪式吸附贴合结构，建模时对支架与船体曲面的贴合面做了曲面匹配处理，保证安装后与船体底面的贴合度，避免航行中产生额外水阻；传动连接段采用铰接式结构，可根据船体吃水深度调整水轮的入水深度，建模时对铰接处的转动副、限位结构做了细节还原，可直观展示角度调节的活动范围。水轮发电舱部分采用导流式外壳设计，外壳做了流线型曲面建模，降低水流冲击阻力，内部水轮叶轮采用星型叶片结构，叶片曲面根据水流冲击角度做了优化设计，建模时对叶片的曲面弧度、厚度分布做了参数化控制，可直观展示水流带动叶轮转动的做功逻辑。渲染阶段采用哑光工程塑料材质表现船体部分，金属质感材质表现支架与传动结构，半透明亮面材质表现发电舱外壳，蓝色半透明材质表现内部叶轮，通过光影层次区分不同部件的材质属性，清晰展示内部结构布局。设计思路围绕小型水上载具的离网用电需求展开，整体结构紧凑，安装无需对船体做大规模改造，可直接通过支架固定在船体底面，利用航行过程中的水流冲击力驱动叶轮转动，带动内部发电模块产生电能，可为小型船载电子设备提供电力供给，建模过程中对各部件的连接强度、水阻性能做了模拟校验，保证结构的合理性与实用性，完整还原了该小型水轮发电装置的结构特点与工作原理。
