可调节旋转臂机械结构设计

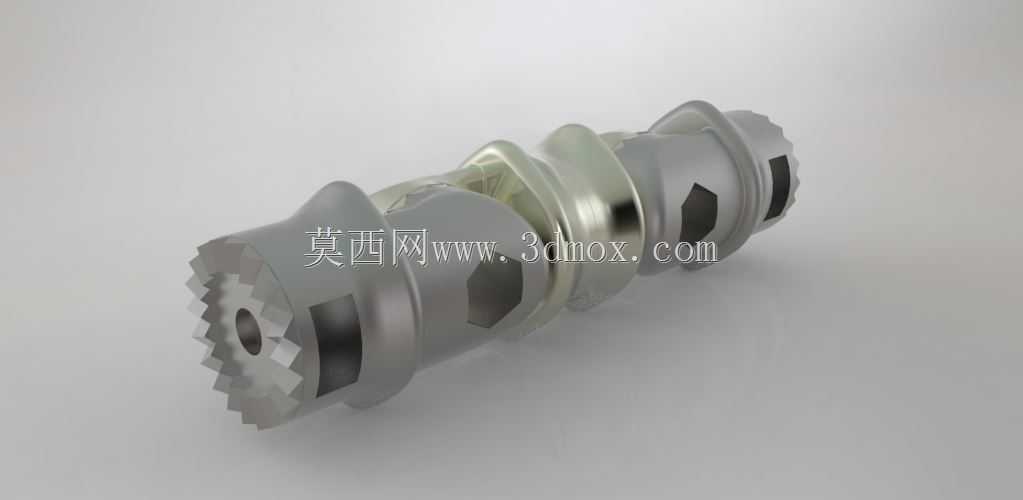

　　这款可旋转臂结构在工业自动化生产线、工装夹具定位、小型设备姿态调整场景中有着广泛的适配性，日常产线中需要频繁调整执行端角度、切换工位作业位置的工位，都能通过这类结构实现无额外动力辅助下的角度锁定与姿态保持。从实际使用需求出发，该结构的核心功能是实现绕自身轴线的定角度旋转与位置锁定，端部设计的齿形啮合结构，能够在旋转到预设角度后通过端面齿的咬合实现周向固定，避免作业过程中出现角度滑移，保证作业端的位置精度。结构中段的多段环形凸台设计，一方面是作为旋转支撑的定位轴肩，与配套的轴套、轴承内圈配合时能够精准限定轴向安装位置，控制旋转副的轴向窜动量在0.02mm以内，满足多数中低速旋转工况的精度要求；另一方面凸台侧面预留的内六角凹孔，

　　是为了方便装配时使用标准内六角扳手施加扭矩，完成部件之间的锁紧固定，不需要额外设计工艺装夹位，减少了零件的加工工序与整体装配难度。在设计思路上，整个旋转臂采用一体化的阶梯轴式构型，没有采用分体拼接的结构，避免了拼接结构带来的连接间隙与刚度不足问题，整体采用金属材质加工，表面做硬质氧化处理，既保证了结构整体的抗扭刚度，在承受15N·m的周向扭矩时不会发生塑性变形，又能提升旋转配合面的耐磨性能，延长部件的实际使用寿命。外形尺寸方面，整体为回转类结构，最大外径位于中部的支撑凸台位置，端部齿形段的外径略小于支撑段，方便装配时从支撑端穿入安装座内，总长度控制在适配小型工装的尺寸范围内，安装时只需要在安装板上加工对应直径的通孔，

　　将旋转臂穿入后在两端加装限位卡簧或者端盖，即可完成旋转副的装配，不需要复杂的安装基座，能够适配多数现有设备的改装需求。结构上预留的多段环形槽，一方面可以作为密封件的安装位，加装O型密封圈后能够实现防尘防水的防护效果，适配有切削液、粉尘的加工车间工况；另一方面环形槽也可以作为润滑脂的存储槽，在长期免维护的工况下，存储的润滑脂能够缓慢释放到旋转配合面，降低旋转过程中的摩擦阻力，减少部件的磨损量。端部的内孔设计为带键槽的通孔，既可以穿装传动轴传递扭矩，也可以作为气路、电路的穿线通道，当旋转臂末端搭载气动执行元件或者检测传感器时，管线可以从臂体内部穿过，避免外部走线在旋转过程中出现管线缠绕、拉扯破损的问题，

　　提升设备整体的布线整洁度与管线使用寿命。在实际选型适配时，需要注意安装座的配合孔公差选择H7级，与旋转臂的支撑轴段采用间隙配合，保证旋转过程无卡滞，同时端面齿的啮合深度需要控制在2mm以上，保证锁定状态下能够承受足够的周向扭矩，不会出现跳齿问题。这类旋转臂结构相比传统的销轴式铰接结构，角度调节的档位更清晰，锁定刚度更高，不需要额外的锁紧螺钉或者抱紧机构，仅靠端面齿的啮合即可实现可靠锁定，操作时只需要轴向拉动臂体使端面齿脱离啮合，旋转到目标角度后松开，臂体在配套弹簧的作用下自动回位啮合锁定，整个调节过程不需要额外工具，单人即可快速完成角度调整，非常适合需要频繁换型、调整作业角度的柔性生产工位。
