适配机械手的榴弹发射装置结构设计

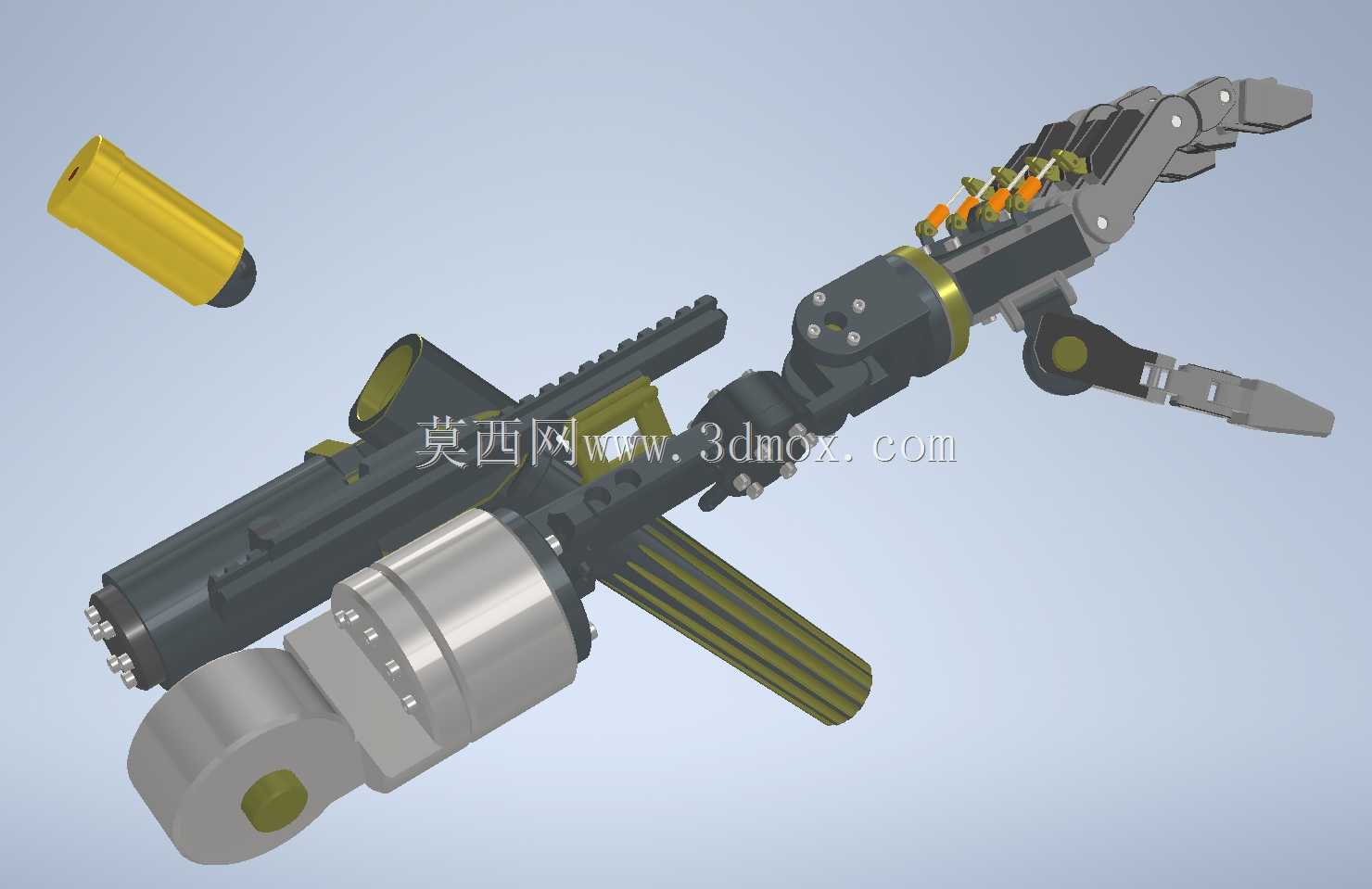

　　该发射装置作为机械臂末端搭载的特种作业执行单元，核心适配多自由度仿生机械手的安装接口，主要面向高危排爆、战术处置、特种作业场景下的非接触式发射作业需求，替代作业人员进入存在爆炸物、有毒有害环境、武装对峙风险的区域完成投射任务，从结构根源上降低一线人员的暴露风险。从整体结构布局来看，装置采用同轴集成式设计，将发射管体、储弹供弹组件、击发驱动模块、连接法兰沿机械臂腕部轴线依次排布，整体重心落在机械臂末端法兰的中心轴线上，避免偏心载荷导致的机械臂关节负载激增，适配负载15kg以上级别的六轴工业机械手或仿生作业假人臂部结构，安装法兰采用标准ISO 9409-1-50-4-M6接口规格，可直接与主流工业机器人腕部快换盘对接，

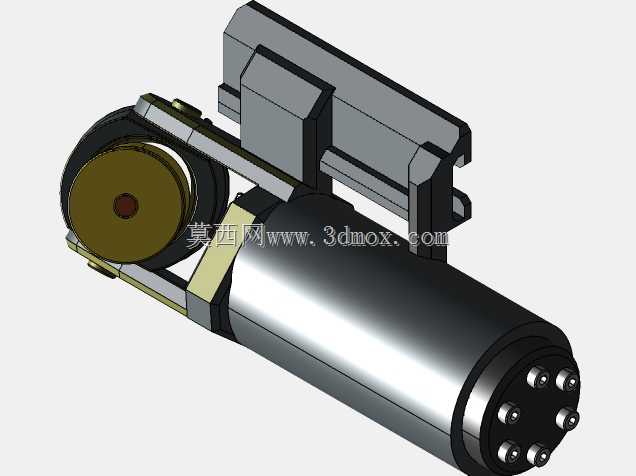

　　无需额外加工过渡转接件，安装后整体外伸长度控制在320mm范围内，最大回转直径128mm，在机械臂全行程运动过程中不会与臂段本体、周边防护结构产生运动干涉。供弹结构采用旋转式弹巢设计，单巢容弹量6发，适配cal28规格弹药，弹巢旋转定位采用槽轮机构实现间歇分度，每次击发完成后弹巢精准转动60度完成供弹定位，定位精度控制在0.1mm以内，保证弹药轴线与发射管轴线的同轴度偏差不超过0.05mm，避免发射时出现弹体擦碰管壁影响弹道精度的问题。击发驱动模块采用电磁式击发结构，摒弃传统的机械弹簧击发结构，通过机械手末端预留的控制线缆传输击发电信号，击发力可根据弹药类型通过控制电流进行线性调节，适配不同底火敏感度的弹药，

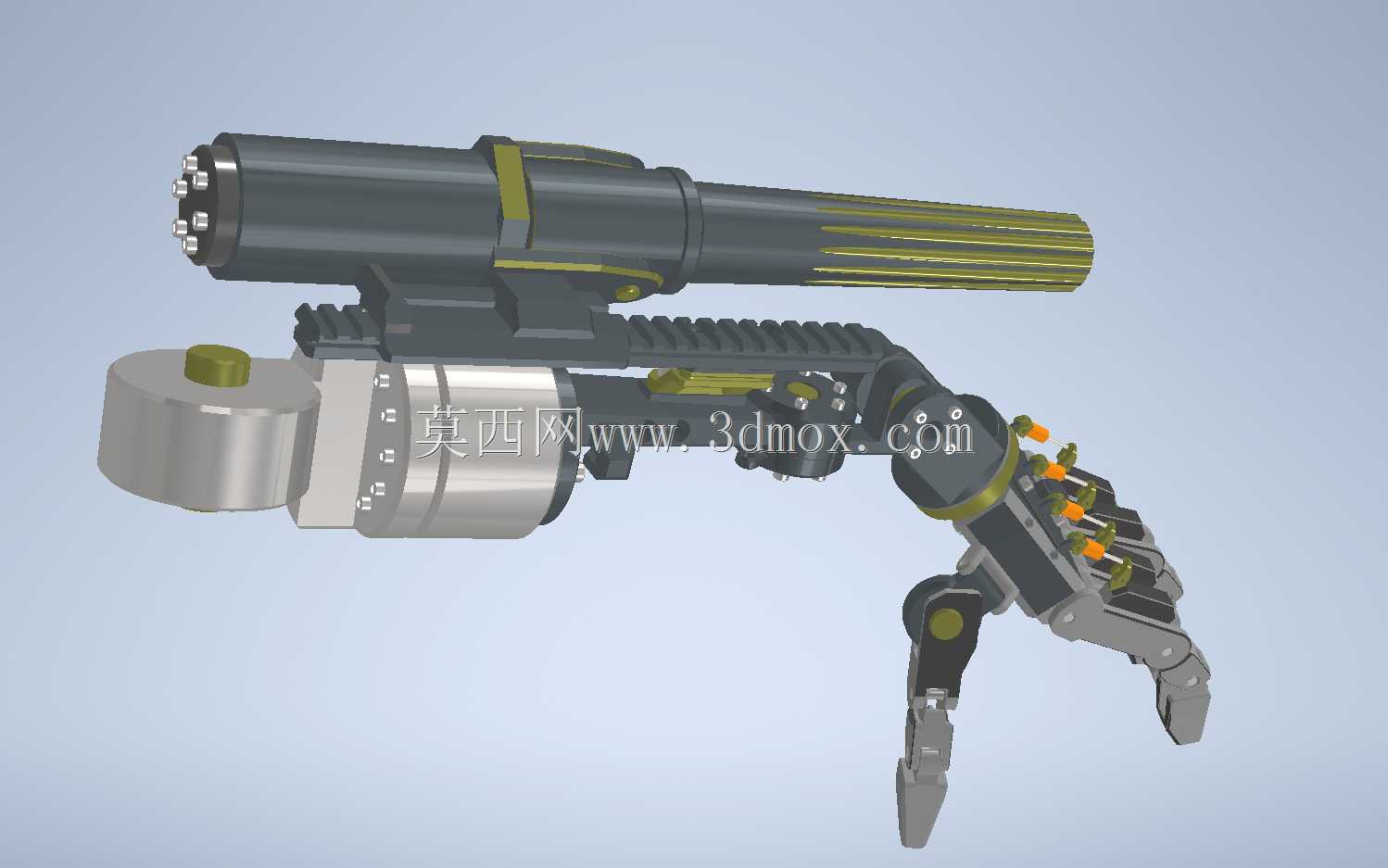

　　同时击发模块内置位置传感器，可实时反馈击发针的位置状态，避免出现哑弹、卡弹时无法及时感知的问题。装置外壳主体采用7075铝合金硬质阳极氧化处理，在保证整体结构强度的前提下将自重控制在2.8kg以内，发射管内壁采用镀铬处理提升耐磨性能，可承受连续500发以上的发射磨损而不影响内径精度。握持与连接部位设置有防滑纹理结构，既可以通过法兰与机械臂刚性连接，也可由仿生机械手的多指结构握持使用，仿生机械手的手指关节对应位置设置有触发按键的按压凸台，当机械手握持装置时，食指位置的指节可自然触碰击发按键，无需额外改造手指结构即可完成握持击发动作。从结构设计的冗余度考虑，装置所有运动部件均设置有防尘密封结构，可在沙尘、小雨环境下正常作业，

　　供弹巢的驱动齿轮采用模数1的直齿圆柱齿轮，齿面经过淬火处理，齿面硬度达到HRC45以上，可承受频繁分度转动的磨损，击发针采用高速钢材质，头部做圆弧过渡处理，避免长期击发导致的头部镦粗变形。在安装边界设计上，装置尾部的线缆接口采用侧出式设计，线缆弯折半径预留20mm以上的空间，避免机械臂腕部回转时线缆被拉扯断裂，同时装置整体的外轮廓无尖锐凸起，所有棱边均做R2以上的圆角处理，避免机械臂运动过程中剐蹭周边设备或防护网。在实际作业场景中，该装置可搭载在排爆机器人的机械臂末端，在距离可疑爆炸物10-30米的距离下完成投射销毁作业，也可搭载在仿生作业假人上完成战术场景的模拟训练，替代真人完成高风险的投射动作，装置的后坐力通过内部的缓冲弹簧结构进行吸收，缓冲行程15mm，可将发射时的峰值后坐力降低到500N以内，避免后坐力冲击导致机械臂关节过载或者位置偏移，保证连续发射时的弹道稳定性。
