六管榴弹发射装置背负式搭载结构

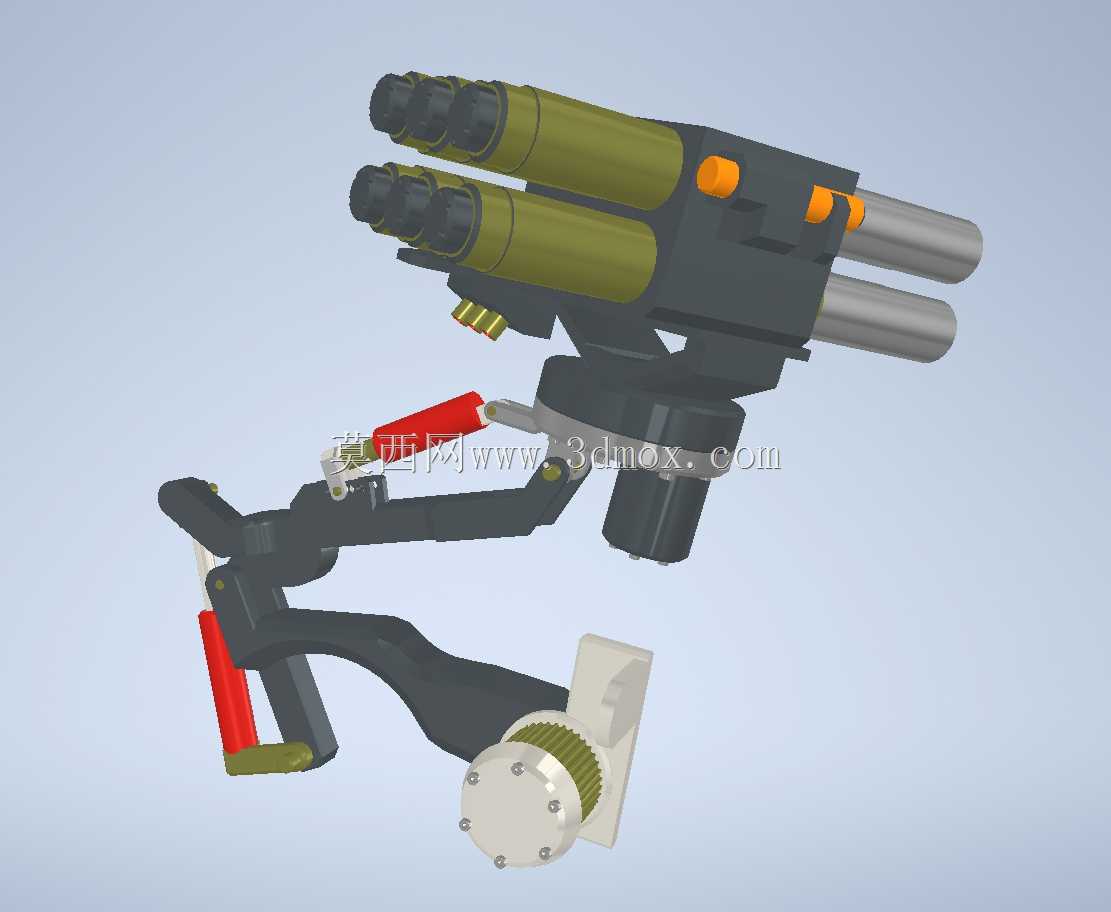

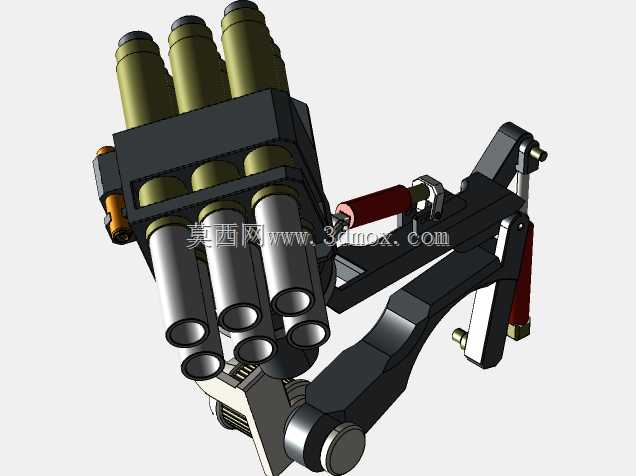

　　这套六管榴弹发射搭载结构，主要适配单兵外骨骼平台、轻型无人作战载具的背部搭载需求，在近距离火力支援、阵地破障、小型目标压制场景下承担火力输出功能。整套结构采用分体式布局，上部为发射管组模块，下部为俯仰调节与安装基座模块，中间通过铰接式摇臂连接，可实现发射管组在垂直方向-15°到60°的俯仰角度调节，水平方向依托基座的回转支承可实现360°全向回转，覆盖全周向的火力打击范围。发射管组采用上下双排各三管的排布方式，每根发射管独立配置药室定位结构，管间通过一体化铸铝支架固定，既保证多管齐射时的结构刚度，又能控制整体重量，避免搭载后出现重心过高的问题。管组侧面设置的橙色标识块为手动保险与装填到位指示结构，

　　操作人员在穿戴外骨骼时可通过肩部触感快速确认保险状态，无需低头查看，适配战术场景下的快速操作需求。摇臂部分采用弯折式箱型结构设计，内部预留击发线路、供弹链路的走线空间，摇臂上的红色手柄为手动俯仰锁定机构，扳动手柄即可解锁俯仰角度调节，松开后自动锁止当前角度，锁止力矩可通过手柄处的调节螺母调整，适配不同后坐力下的锁止可靠性需求。下部安装基座设置了带齿圈的回转支承结构，齿圈模数为1.5，可对接外骨骼背部的驱动电机输出齿轮，实现电控回转瞄准，基座上的四个安装孔位采用标准M8螺栓孔距，可直接适配现有主流单兵外骨骼的背部搭载接口，无需额外制作转接板。整套结构的安装边界控制在长420mm、宽280mm、高350mm范围内，

　　满载六发榴弹时整体重量控制在12.7kg，不会对搭载平台造成过大的负载压力。设计过程中重点考虑了后坐力传导路径，发射时的后坐力通过摇臂直接传导至基座的回转支承，再分散到外骨骼的背部承力框架，避免应力集中在铰接部位导致结构变形。发射管组的后段预留了对接自动供弹机构的接口，后续可拓展弹仓自动装填功能，当前版本为手动装填结构，每根发射管的装填口设置了定位卡槽，榴弹装填到位后会发出清晰的卡合反馈，保证装填到位率。摇臂与管组的铰接部位采用耐磨铜套作为转动副，可承受连续发射时的冲击载荷，减少日常维护的润滑频次。基座侧面的接线预留孔采用防水密封结构，可适配雨天、沙尘环境下的使用需求，避免线路短路或沙尘进入回转支承内部造成卡滞。

　　整套结构的外露棱角均做了R3以上的圆角处理，避免操作人员穿戴时剐蹭战术装具，同时减少外骨骼运动过程中与周边障碍物的勾挂风险。在实际作战场景中，这套搭载结构可根据任务需求更换不同口径的发射管组，只需拆卸管组与摇臂连接的四个固定螺栓即可完成模块更换，无需调整下部的俯仰与回转机构，提升任务适配灵活性。击发控制线路通过摇臂内部的走线槽连接至外骨骼手部的操作按钮，操作人员可通过手部按键选择单发射击、三发齐射、六发齐射等不同发射模式，适配不同的打击目标需求。结构表面采用哑光硬质氧化处理，既提升金属部件的耐磨耐腐蚀性能，又避免反光暴露作战位置。设计时通过有限元仿真对发射瞬间的应力分布做了校核，摇臂铰接部位、基座安装孔位的最大应力均控制在材料屈服强度的30%以下，保证连续发射时的结构可靠性，不会出现塑性变形。回转支承的阻尼可通过基座上的调节螺钉调整，无驱动动力时也可实现手动瞄准操作，适配电控系统故障时的应急使用需求。
