泰坦机甲GF-J01主体液压驱动结构

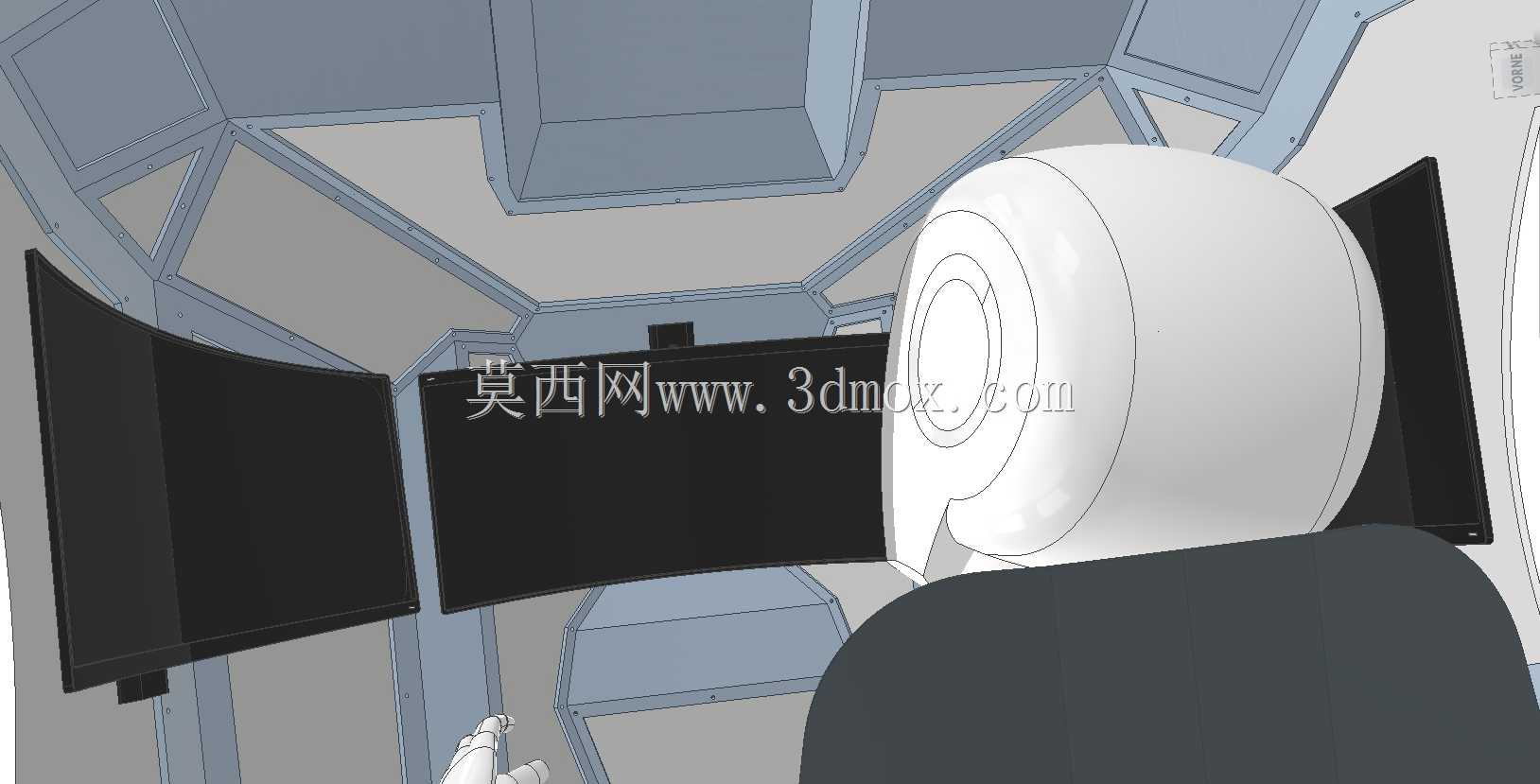

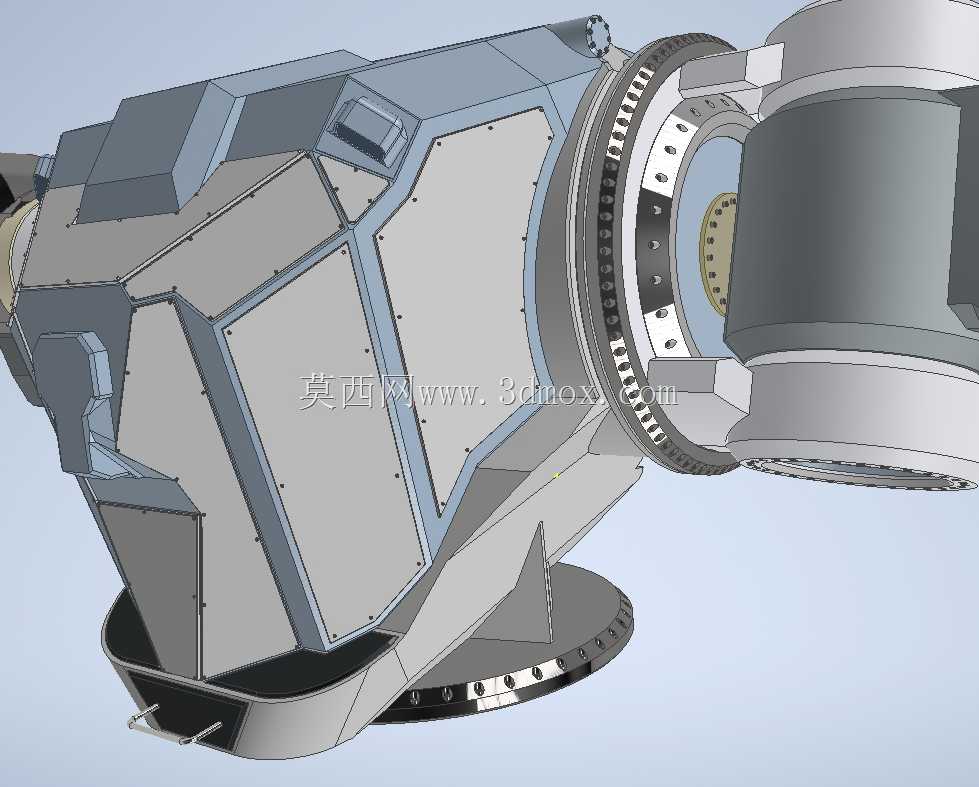

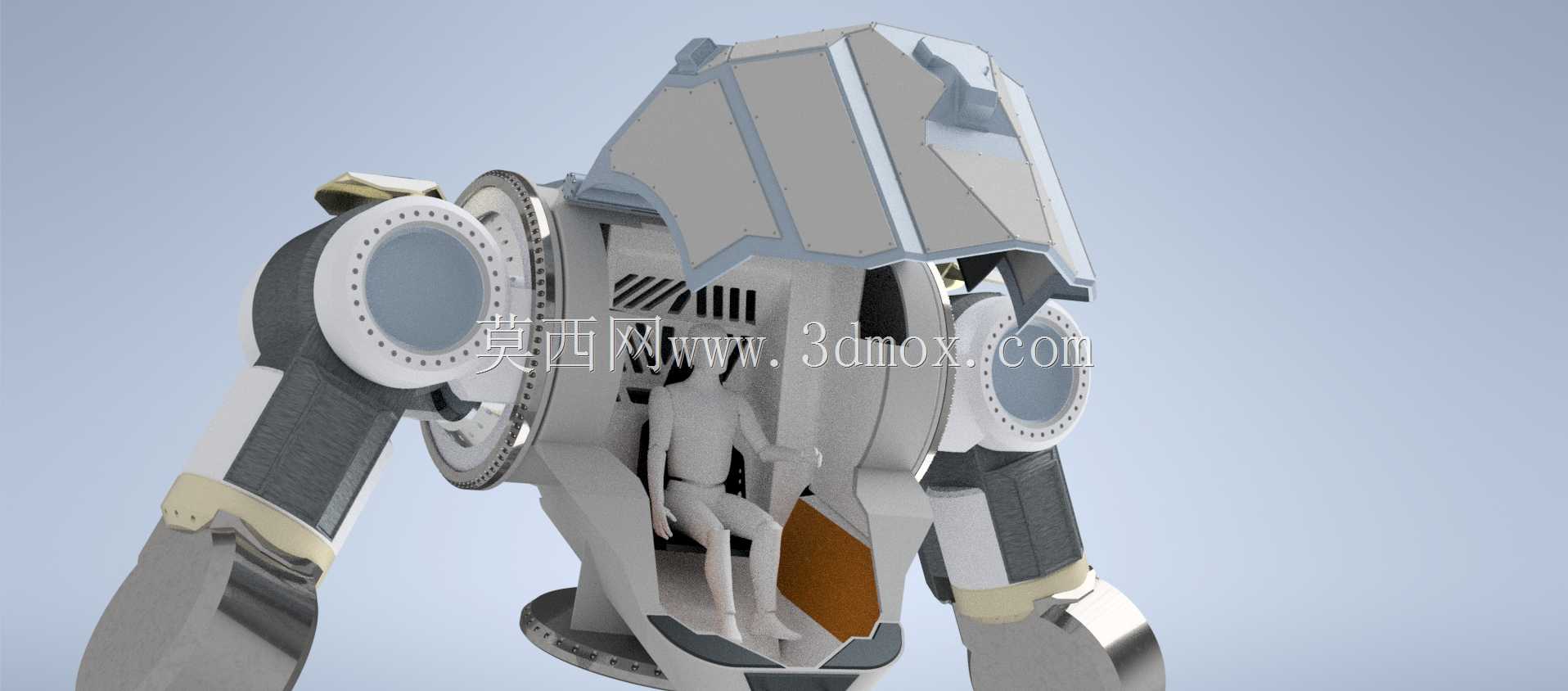

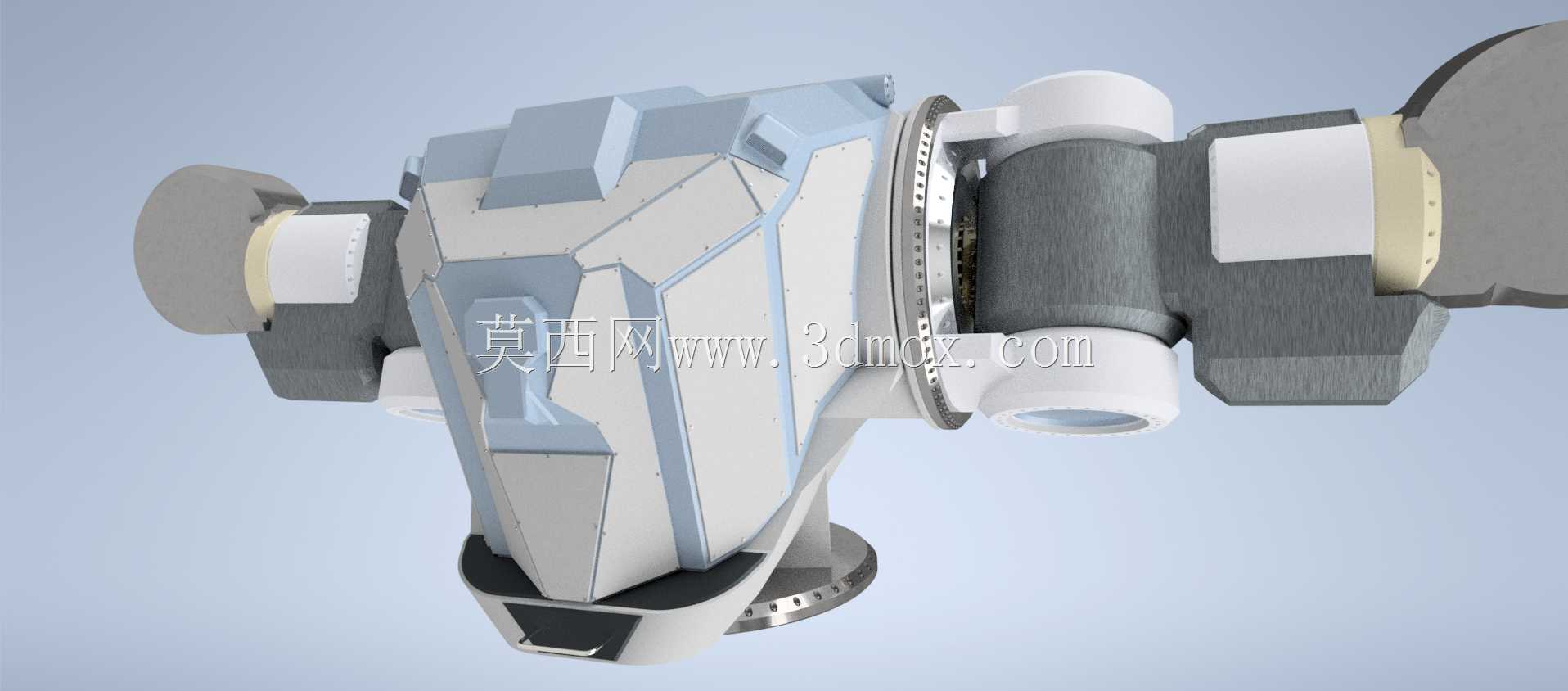

　　该重型机甲主体结构的设计，最初面向重载特种作业场景的概念落地，区别于常规轻量型工业机器人的负载定位，其核心承载框架采用大尺寸回转关节布局，肩部铰接位置预留了直径超过常规工业机械臂三倍的回转支承安装位，可支撑单臂数十吨级的静载荷承载需求，适配极端复杂地形下的重型物资转运、高危区域破拆作业、灾后救援现场的重型障碍物清理等场景。从结构设计逻辑来看，主体躯干采用分层式腔体布局，外层为高刚度装甲式承载壳，壳件之间通过嵌入式定位止口配合螺栓组完成拼接，既保证了外层结构的抗冲击形变能力，也为内部腔体预留了足够的动力单元、控制模块、液压管路排布空间；腔体内部预留的载人操作位采用下沉式嵌入设计，周边设置了多点式安装支座，可固定操作控制台、

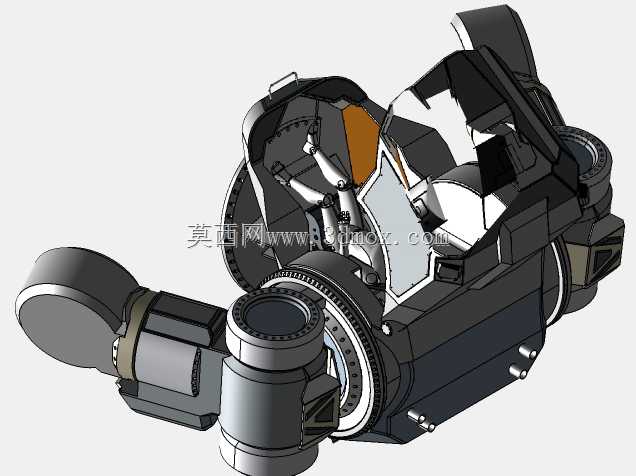

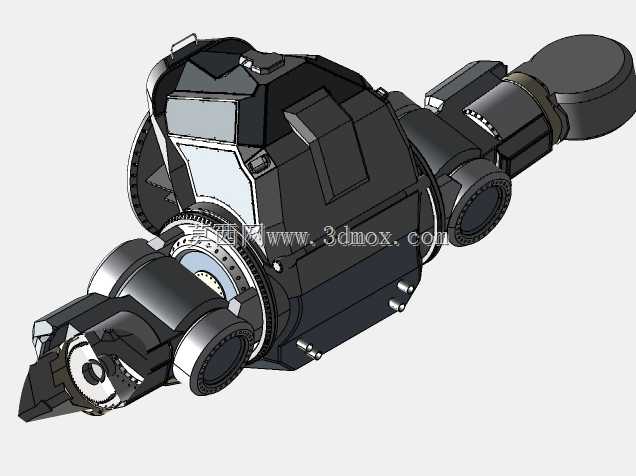

　　生命维持模块、应急动力储备单元，操作位前方预留了可视化观察窗的安装边界，同时在腔体侧壁开设了可拆卸的检修口，无需拆解外层主承载壳即可完成内部管路、阀组的日常维护与故障排查。肩部关节作为连接躯干与机械臂的核心承载节点，采用了交叉滚子轴承配合液压回转驱动的结构形式，关节外圈均匀分布的安装孔位可适配不同功能的末端执行器快换接口，从常规的重载夹持手爪、破拆锤，到特种作业的切割机具、钻探模块，都可通过统一的法兰接口完成快速换装，关节侧方预留的液压管路走线槽采用半封闭防护结构，既避免大角度回转过程中管路与结构件发生剐蹭磨损，也能在户外作业时阻挡砂石、粉尘进入关节铰接缝隙，降低密封件的磨损速率。液压驱动单元的排布采用分布式设计，

　　主液压泵站设置在躯干腔体下部的重心位置，降低整机运行过程中的重心偏移量，提升大动作幅度下的整机稳定性；各关节的驱动油缸采用铰点优化布局，通过多体动力学仿真反复调整油缸安装支座的位置，保证关节在全角度活动范围内，油缸的出力效率始终保持在合理区间，避免出现死点位置或者出力过载的情况，油缸外部设置了可伸缩的防护套，阻挡作业过程中飞溅的碎石、金属碎屑刮伤油缸活塞杆表面，延长密封件的使用寿命。从安装边界尺寸来看，主体躯干的横向宽度在肩部位置达到最大，安装机械臂后整机横向活动边界需预留足够的安全距离，避免回转过程中与周边设施发生碰撞；躯干底部预留了与下肢行走单元连接的法兰接口，接口位置设置了定位销孔与同轴度校验基准面，

　　可保证上下结构拼接时的装配精度，降低行走过程中因装配偏差带来的附加载荷。外层承载壳的曲面设计并非单纯的视觉造型，每一处折角与斜面都经过受力仿真优化，在受到侧向冲击时可将外力快速分散到整个主承载框架上，避免局部应力集中导致结构开裂，壳件表面预留的传感器安装位，可布置视觉识别模块、距离传感器、姿态检测单元，为整机的自主作业或者人工遥控操作提供实时的环境与姿态数据反馈。在管路排布设计上，所有液压主管路都沿主框架的加强筋位置走线，通过管卡分段固定，管路弯曲半径严格符合液压系统的设计规范，减少管路沿程压力损失，同时在各分支管路节点预留了压力检测接口，方便调试过程中实时监测各关节的液压油压力变化，匹配对应的驱动参数。关节位置的密封采用多道组合密封形式，外侧为防尘密封圈阻挡外界杂质进入，中间为承压密封圈保证液压腔的压力稳定，内侧为耐磨导向环支撑回转部件的径向载荷，多重密封配合可适应高粉尘、高湿度甚至浅水环境下的作业需求，减少日常维护的频次。
