手投式烟幕遮蔽装置结构设计

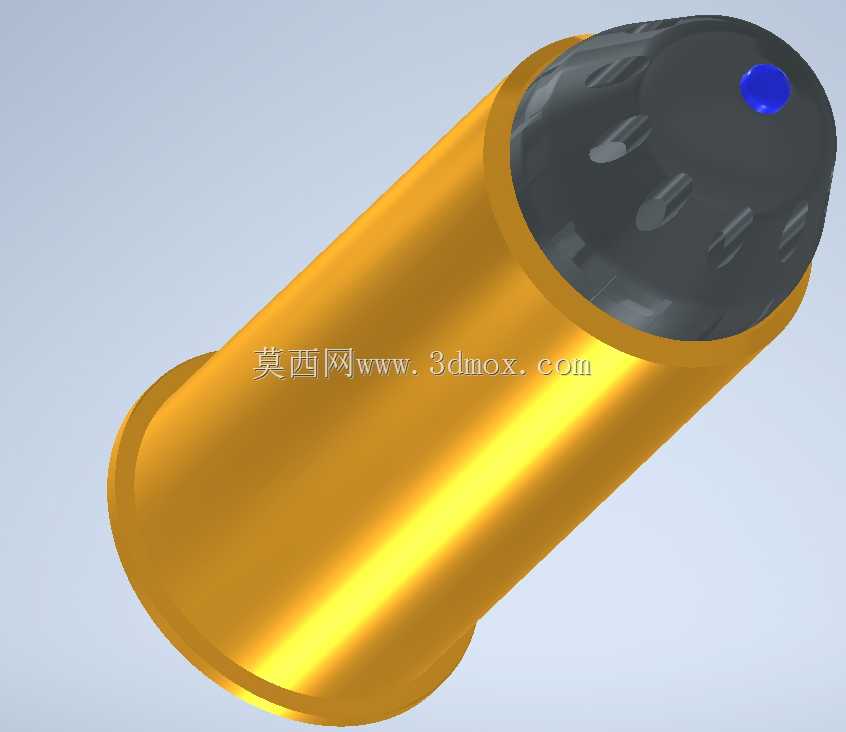

　　该烟幕遮蔽装置的结构设计围绕便携投掷使用场景展开，整体采用圆柱回转体构型，弹体外壳选用高强度铝合金材质经拉伸成型，表面做硬质阳极氧化处理呈现金属金色质感，既保证投掷碰撞时的结构抗冲击性能，又能控制整体重量满足单人手投的发力适配要求，弹体尾部设置外翻卷边结构，可在握持投掷时增加手指摩擦力，避免脱手滑落。弹体头部为黑色阻燃工程材质端盖，端盖表面均匀分布多组斜向出烟孔，孔道采用内倾式设计，可在发烟过程中引导烟幕向侧上方均匀扩散，避免烟流直喷造成的局部浓度过高、遮蔽范围不均问题，端盖中心预留引信安装位，采用蓝色密封堵头做防水防尘处理，保证存储状态下内部发烟药剂不受潮失效。从功能实现逻辑来看，该装置的内部腔体分为两个独立舱段，

　　前段为发烟药剂装填舱，后段为抛掷配重舱，配重舱填充高密度惰性材料，可调整整弹的重心位置至弹体中后段，保证投掷过程中弹体沿轴线稳定旋转，提升投掷落点精度，避免空中翻滚导致的落点偏移。发烟药剂舱与端盖出烟孔之间设置金属阻燃滤网，可阻挡发烟过程中产生的高温固体颗粒喷出，避免引燃周边可燃物，同时滤网可对烟流做整流处理，让烟幕扩散更加平缓均匀。设计过程中针对不同使用场景做了边界适配，弹体外径控制在38mm，整体长度控制在120mm，可适配常规战术装具的携行袋尺寸，无需额外定制携行装备；弹体外壳壁厚设置为1.2mm，在保证1.5米高度自由跌落至混凝土面无变形开裂的前提下，最大化内部腔体容积，提升发烟药剂装填量，延长烟幕持续遮蔽时间。

　　端盖与弹体采用螺纹旋合加耐高温密封胶的连接方式，可承受发烟过程中内部产生的瞬时高温高压，避免端盖意外脱落导致的装置失效，同时螺纹连接结构便于生产过程中的药剂装填与质检工序操作，提升装配效率。在实际使用场景中，该装置可用于战术训练中的遮蔽掩护、应急演练中的场景模拟、消防演练中的视线阻隔等场景，出烟方向的斜向设计可在落地后形成半径5米以上的有效遮蔽区域，烟幕持续时间可根据药剂装填量调整，常规配置下可维持60秒以上的有效遮蔽浓度。结构设计上充分考虑了存储运输的安全性，引信采用摩擦式发火结构，平时由保险销锁定，只有拔除保险销并撞击发火端后才能启动发烟流程，避免运输过程中误触触发；弹体外壳的圆角过渡处理可避免携行过程中勾挂衣物，

　　提升使用便携性。针对不同环境的使用需求，端盖的出烟孔数量与孔径可做适配调整，在开阔环境使用时可加大孔径提升烟幕扩散速度，在密闭空间演练场景下可缩小孔径控制烟幕释放速率，避免空间内烟浓度过高引发人员不适。弹体表面的防滑卷边结构除了提升投掷握持摩擦力外，还可作为多枚装置堆叠存储时的定位结构，避免储运过程中装置相互滚动碰撞，提升存储稳定性。
