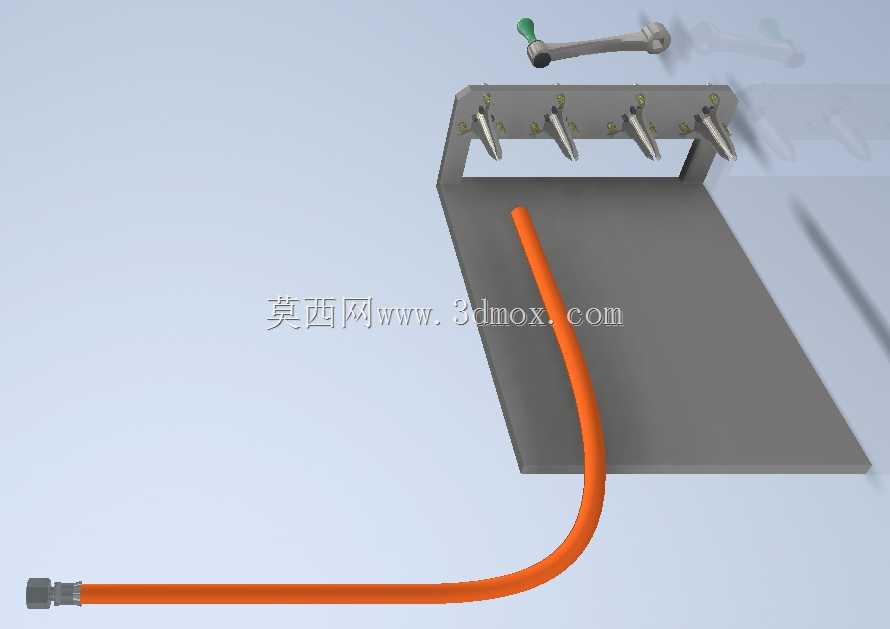

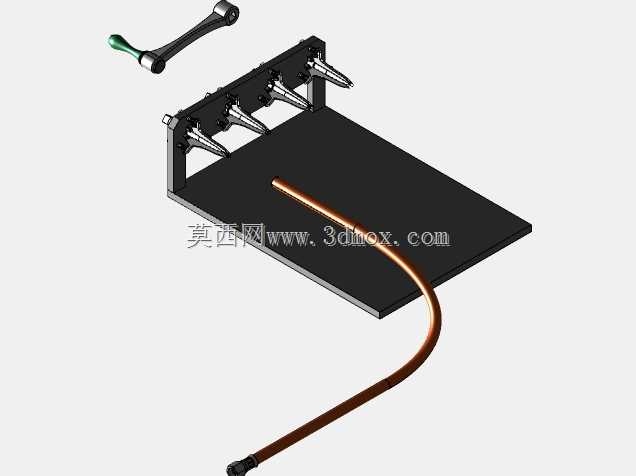

在流体管路装配的生产与验证环节,软管端头扩径是预装接头前的核心工序,这套机构正是针对小口径软管端头扩径作业开发的功能验证结构,核心作业目标是将初始内径6.5mm的软管端头扩压至11.1mm,满足后续硬管接头或快插接头的装配过盈量要求,避免软管装配后出现松脱、渗漏等常见管路故障。
从实际应用场景来看,这类扩径机构多集成在小型软管装配工位,或是作为实验室管路验证环节的专用工装,适配橡胶、硅胶、软PVC等常见柔性管路材质的扩口作业,相比手动使用锥形扩口工具的作业方式,这套结构通过导向与施力结构的配合,能保证扩径过程中软管周向受力均匀,不会出现手动扩口常见的端头歪斜、壁厚不均、局部撕裂等问题,尤其适配小批量多规格的管路试制场景,不需要额外配置大型液压扩管设备,占用工位面积极小。

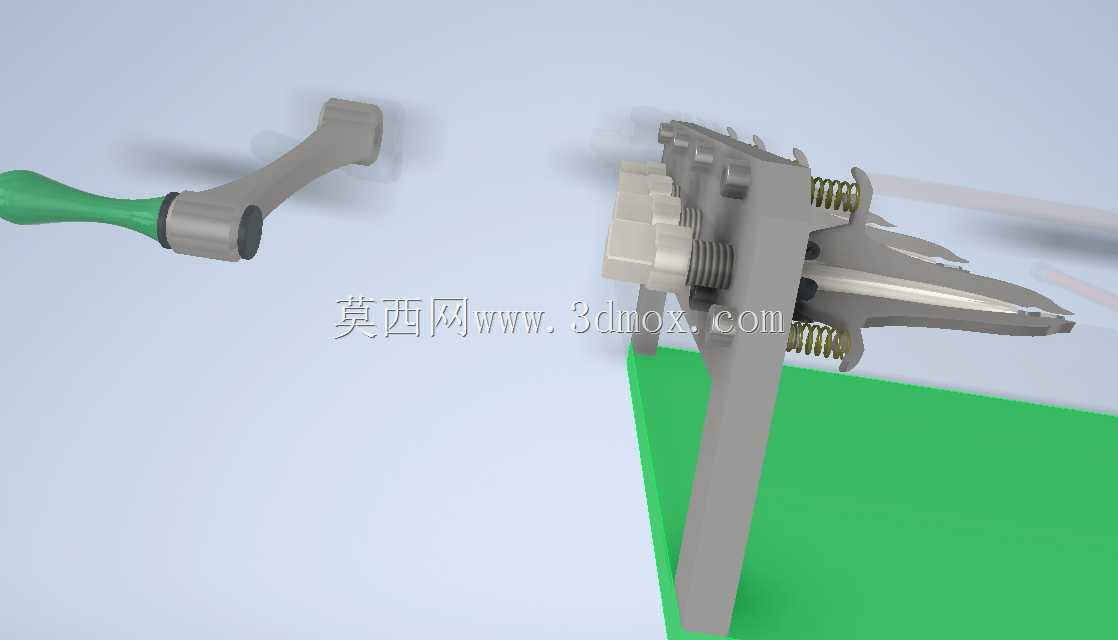

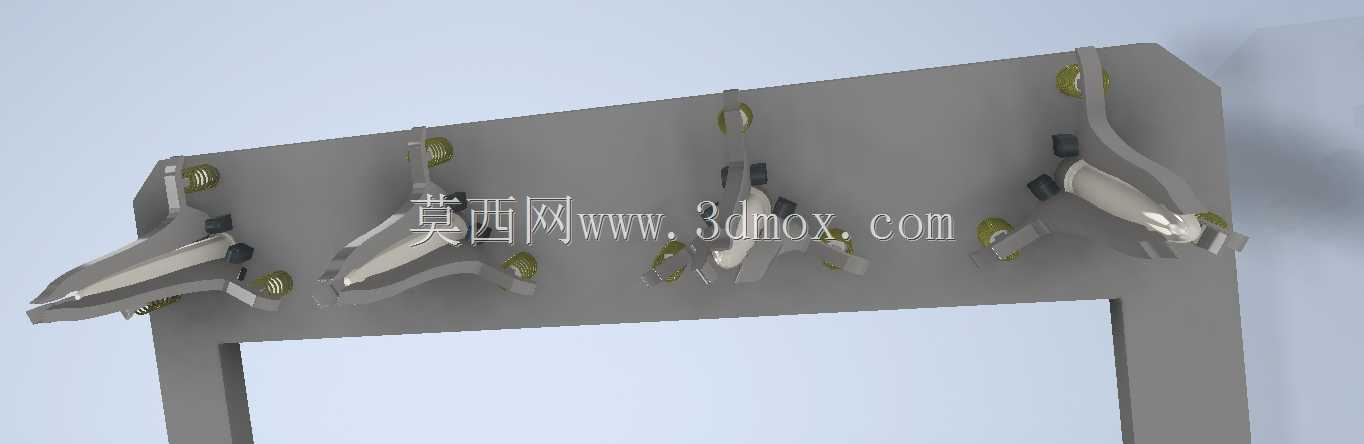

整套结构的设计逻辑围绕扩径作业的受力特点展开:首先是端头的扩径工作头,采用分段锥形导向结构,初始导入段直径略小于软管初始内径,能顺利插入未扩径的软管端头,避免插入过程刮伤软管内壁;扩径段采用平滑锥度过渡,从导入段直径逐步过渡到目标扩径尺寸11.1mm,扩径过程中锥面与软管内壁的接触压力逐步提升,让软管材质有足够的形变延展时间,减少瞬时大变形带来的材料内部损伤。施力侧采用对称布置的弹簧复位结构,两套压缩弹簧分别安装在导向立柱两侧,当施加轴向推力完成扩径动作后,弹簧能带动扩径头自动回退到初始位置,不需要额外设置复位驱动结构,简化了整体机构的复杂度,也降低了工装的制造成本。
夹持定位部分采用V型定位槽配合侧压结构的设计,待加工软管放置在V型槽内时,能自动对中到扩径头的轴心位置,保证扩径头与软管的同轴度误差控制在0.1mm以内,避免偏心扩径导致的端头壁厚差超标。侧压结构采用手动快压形式,压头接触软管的位置包覆软质防滑层,夹紧过程中不会压伤软管外壁,同时能提供足够的夹持力,避免扩径过程中软管随扩径头轴向窜动,保证扩径长度的一致性。
安装边界方面,整套机构的底座采用平板式安装结构,底部预留四个标准安装孔位,可以直接固定在标准铝型材工作台上,也可以通过夹具临时固定在钳工台面上,整体机构的轴向行程预留了足够的安全余量,扩径头的最大伸出长度覆盖常规软管扩口所需的15-20mm作业长度,不会出现行程不足导致的扩径长度不够的问题。导向部分采用双立柱光轴导向结构,扩径头的滑动座沿两根光轴做轴向运动,导向间隙控制在0.05mm以内,扩径过程中不会出现径向晃动,进一步保证扩径精度。
从功能验证的角度来看,这套结构重点验证了小口径软管扩径过程中的力值匹配关系:弹簧的预紧力经过匹配设计,回退过程的拉力不会带动软管移位,同时手动施加的推力仅需20-30N即可完成全行程扩径,作业人员长时间操作也不会产生明显的疲劳感。扩径头的材质选用耐磨不锈钢,表面做抛光处理,粗糙度达到Ra0.8以下,减少扩径过程中与软管内壁的摩擦阻力,也避免长期使用后表面出现划痕刮伤软管内壁。在实际试制过程中,这套结构能稳定实现6.5mm到11.1mm的扩径尺寸要求,扩径后的软管端头圆度误差不超过0.1mm,内壁无明显划痕、无局部变薄超差的问题,完全满足后续接头装配的尺寸要求,也可以通过更换不同直径的扩径头,适配相近规格的软管扩径作业,具备一定的通用性。
