水管工专用夹持式老虎钳结构设计

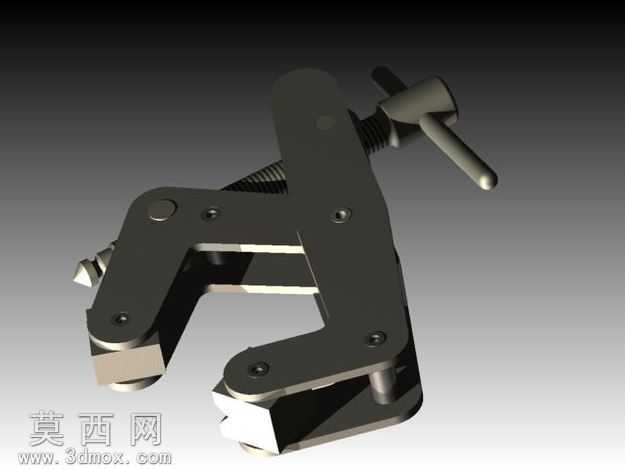

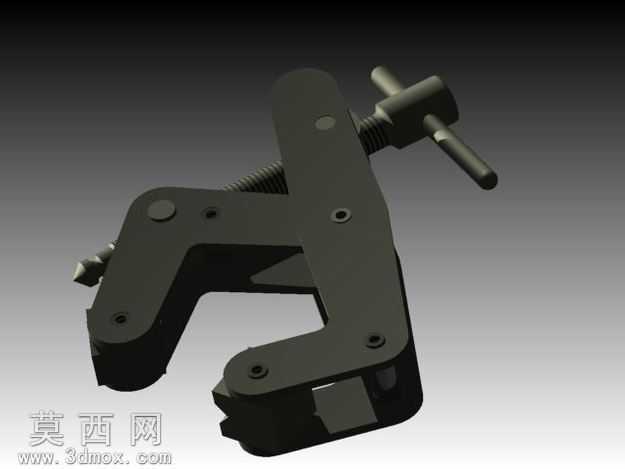

本款水管工老虎钳采用参数化三维建模方式完成整体设计，建模阶段优先梳理核心传动与夹持逻辑，以螺杆进给结构作为动力输入核心，通过摇柄施加扭矩带动螺杆转动，推动活动钳臂沿固定钳身的铰接支点做开合运动，实现对工件的稳定夹持。建模过程中对所有铰接孔位、螺杆配合螺纹、钳口咬合齿形都做了精确的尺寸约束，保证各活动部件在虚拟装配状态下无干涉，运动行程符合管工作业的实际操作需求。材质渲染阶段，钳身主体采用哑光发黑的高强度合金钢材质表现，还原工业级手动工具的耐磨质感，表面做了细微的磨砂颗粒处理，模拟实际使用中金属表面的轻微氧化与使用痕迹；螺杆与摇柄部分采用亮面金属材质，通过光影对比突出传动部件的金属光泽，钳口的咬合齿做了边缘锐化处理，清晰展现齿形的防滑咬合结构。结构设计上充分考虑水管工的作业场景，钳身采用C型开口结构，可适配不同管径的圆形管材夹持，铰接点的位置经过力学优化，在螺杆施加相同夹紧力的情况下，钳口可获得更大的夹持力矩，避免管材夹持时出现打滑脱落的问题；摇柄采用加长T型结构，操作人员无需额外借助加力杆即可获得足够的夹紧力，同时摇柄末端做了圆角处理，提升长时间操作的握持舒适度。整体模型在完成结构建模后，通过渲染器调整了环境光与阴影参数，将钳身的结构轮廓、部件之间的装配关系清晰展现，既还原了实物工具的工业质感，也完整呈现了内部的传动逻辑与力学设计思路，可作为手动工具结构设计、五金产品建模的参考案例，也可用于相关职业教学的教具演示素材。
