乘用车轮毂与真空轮胎组合三维建模作品

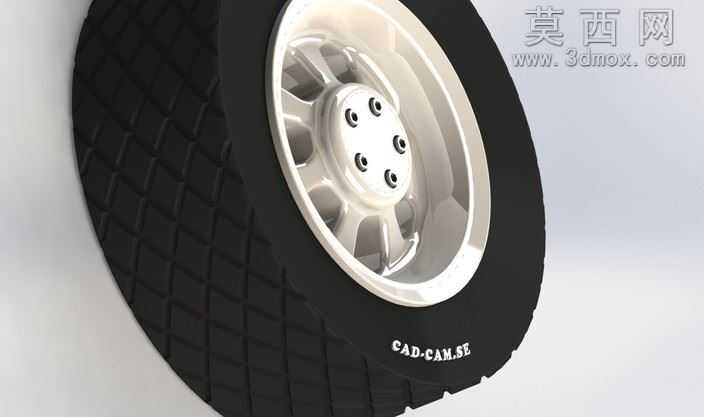

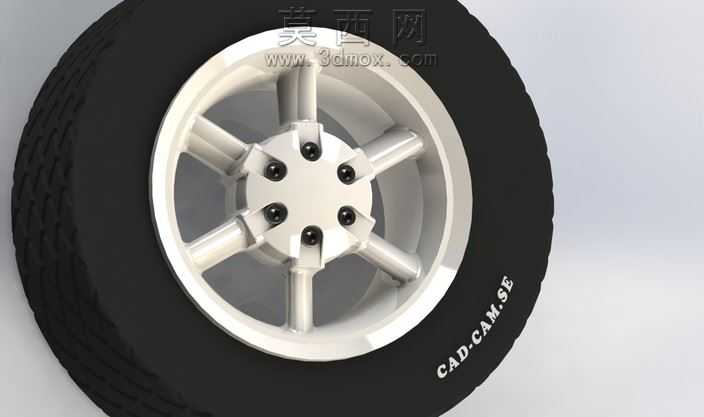

本作品围绕乘用车辆行走系统核心部件展开三维建模，完整还原轮毂与配套轮胎的装配组合结构。建模阶段首先基于常规家用车车轮的尺寸参数搭建基准坐标系，先完成轮毂主体的轮廓构建：针对多辐条式铝合金轮毂的造型特征，采用旋转凸台命令生成轮辋的基础回转体结构，精准还原轮辋与轮胎配合的胎圈座、轮缘的标准曲面弧度，保证后续轮胎装配的贴合度符合实际工程要求；轮毂辐条部分采用放样与阵列结合的建模方式，先绘制单根辐条的截面轮廓与引导线，通过放样生成流畅的曲面造型后，围绕轮毂中心轴做圆周阵列，同步完成中心安装盘的结构建模，精准布置螺栓孔的位置与沉孔结构，还原轮毂与车轴连接的安装位细节，对辐条与轮辋、安装盘的衔接位置做圆角过渡处理，还原真实铝合金轮毂的工艺倒角特征。轮胎部分的建模以轮辋外径为装配基准，先绘制轮胎的断面轮廓曲线，通过旋转命令生成橡胶胎体的基础形态，针对胎面的块状防滑花纹，先绘制单个花纹块的三维结构，包含花纹的沟槽深度、边角倒角细节，再按照胎面的周向排布规律做阵列与位置微调，还原越野风格块状花纹的排布特征，同时在胎侧位置预留标识区域的浮雕结构，还原轮胎侧壁的标识细节。材质与渲染阶段，为轮毂赋予哑光铝合金材质，调整金属反射参数与表面粗糙度，还原铸造铝合金轮毂的细腻金属质感，对轮辋边缘做轻微的高光处理模拟金属抛光效果；轮胎部分赋予哑光黑色橡胶材质，调整材质的漫反射参数与细微凹凸纹理，模拟橡胶表面的细微颗粒质感，胎面花纹的沟槽部分适当降低反光度，还原橡胶材质的真实视觉特性。场景搭建采用简洁的浅灰色背景环境，添加柔和的三点布光，主光源从侧上方投射突出轮毂辐条的立体层次，辅光源补光消除暗部死黑，轮廓光勾勒轮胎与轮毂的边缘轮廓，最终渲染图清晰展现车轮总成的装配关系与各部件的细节特征，完整呈现轮毂与轮胎配合的整体结构形态，可用于汽车配件展示、行走系统结构教学等场景参考。
