经典直板触控智能手机外观结构设计

　　这款手持通讯终端的三维结构设计，围绕单手握持操作的人机工程逻辑展开，整机采用前后玻璃面板搭配金属中框的三明治堆叠架构，在当年的直板触控设备中首次将结构强度与握持手感做了系统性平衡。从实际应用场景来看，该结构可直接用于消费电子行业的外观手板打样验证、结构装配公差校核，也可作为数码产品展示场景的高精度渲染素材，适配产品宣传物料制作、电商展示建模等实际工作需求。

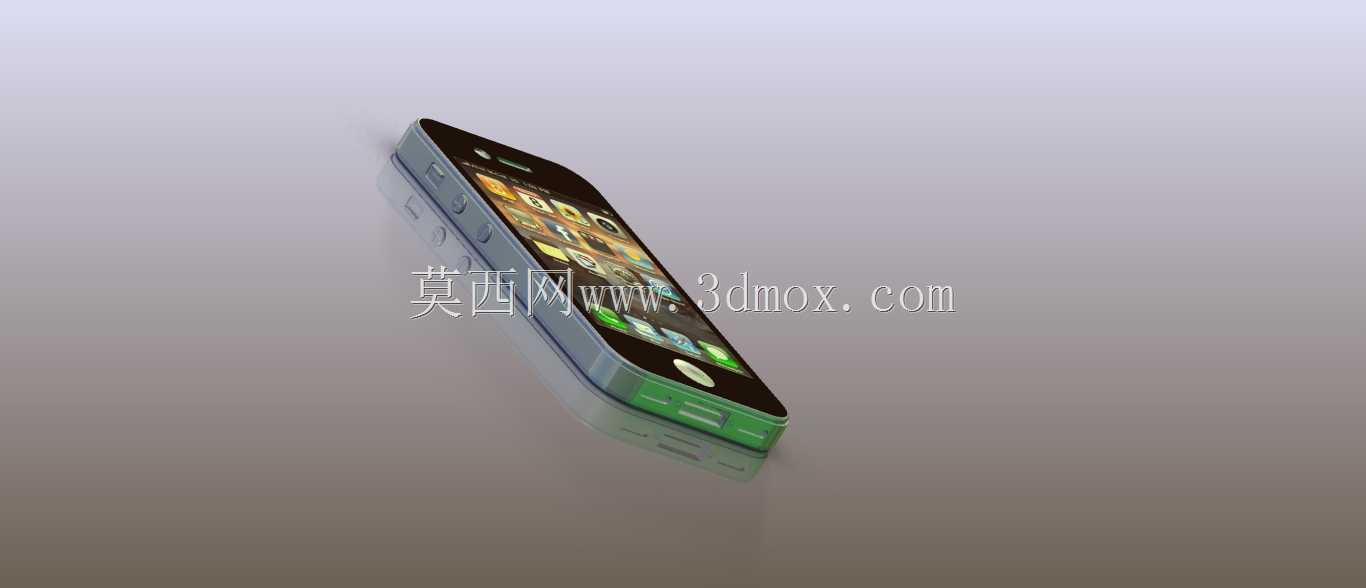

　　设计思路上，整机外轮廓做了连续的圆角过渡处理，四个边角的R角曲率经过反复调校，既避免了直角边框硌手的问题，也能在设备意外跌落时分散边角的冲击应力，降低玻璃面板碎裂的概率。金属中框采用分段式结构设计，预留了天线信号溢出的非金属隔断带，在保证中框结构刚性的同时，解决了金属材质屏蔽通讯信号的行业共性问题，中框侧边集成了音量调节按键、静音拨片、电源按键与SIM卡托结构，所有按键的按压行程与触发力度都按照日常操作的施力习惯做了参数匹配，按键与中框的装配间隙控制在0.1mm以内，既保证按压时无松垮晃动，也避免长期使用后积灰卡滞。

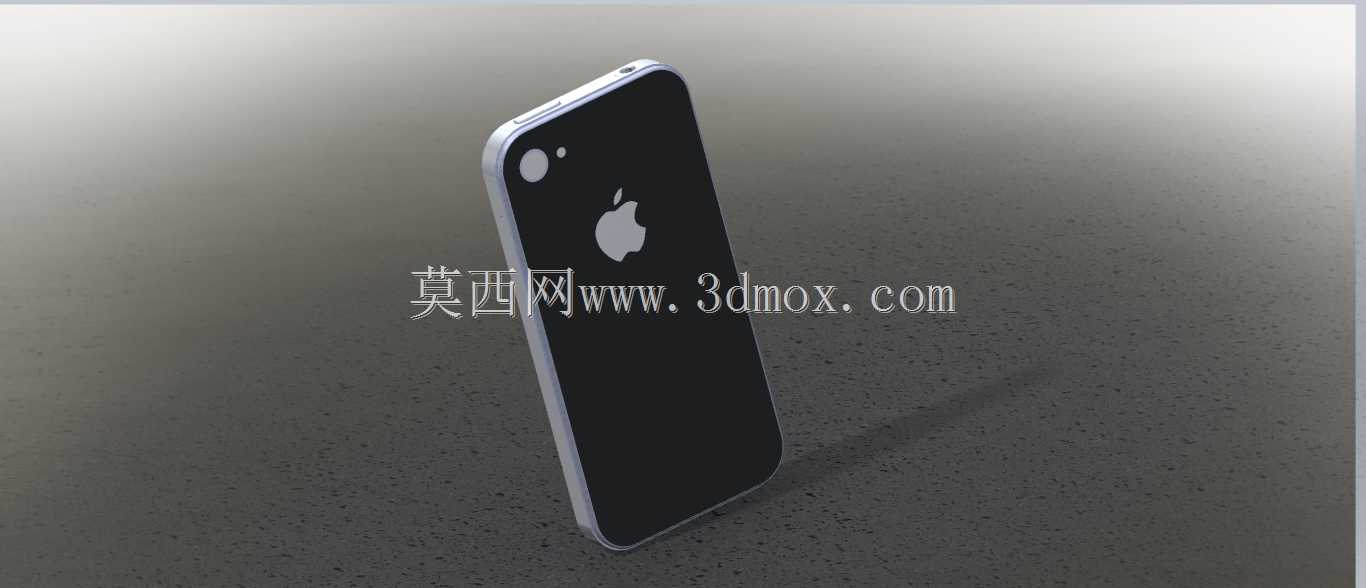

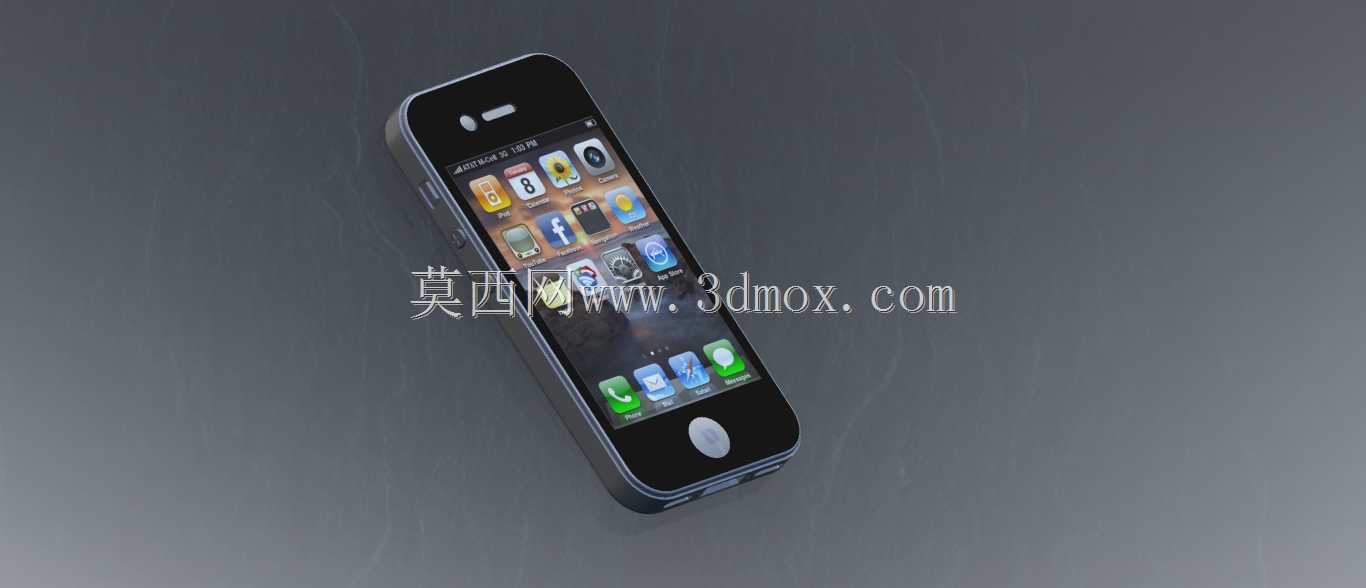

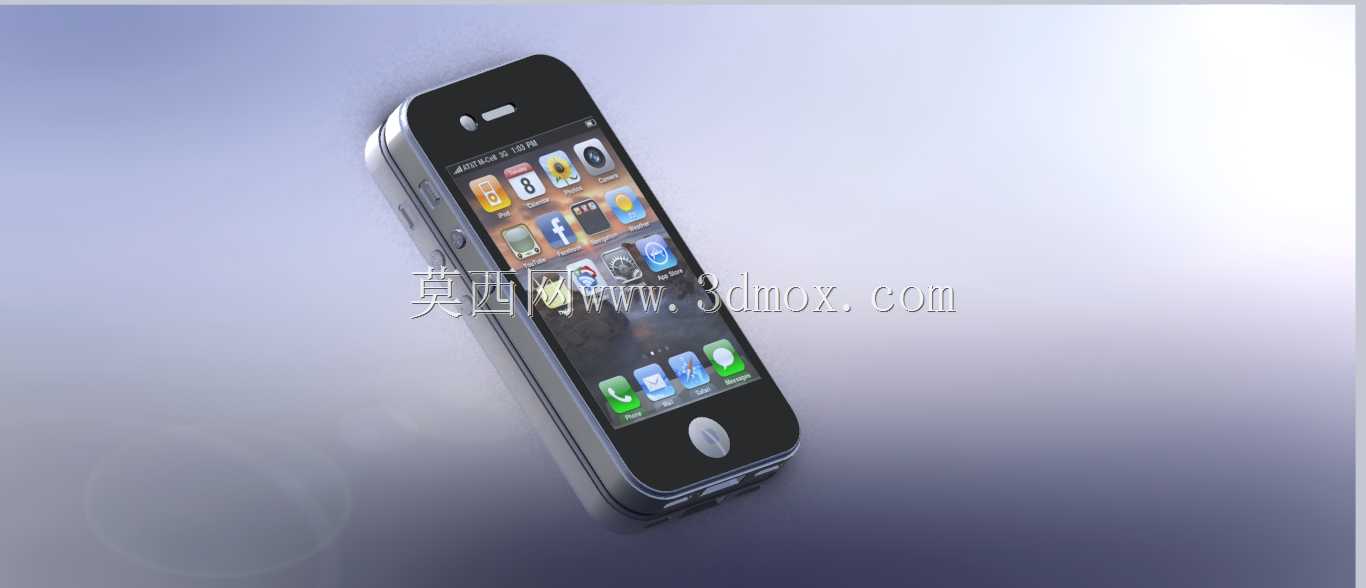

　　正面屏幕区域覆盖整块钢化玻璃，玻璃下方的触控层与显示层做了全贴合结构处理，屏幕上方预留了听筒开槽、前置摄像头开孔与光线距离传感器的安装位，开孔位置的公差配合经过严格校核，避免出现装配偏移导致的传感器识别不准、听筒出声受阻等问题。屏幕下方的圆形实体按键集成了指纹识别模组与按压返回功能，按键周边做了金属倒角装饰圈，既提升了外观辨识度，也能在手指按压时提供明确的触感定位。背面的玻璃面板做了防指纹涂层处理，左上角预留了后置摄像头与补光灯的安装凸台，凸台高度控制在0.8mm以内，既保证摄像头光学组件的安装空间，也避免设备平放时镜头直接接触桌面产生磨损。

　　从安装边界与尺寸参数来看，整机厚度控制在9.3mm，宽度适配成年男性单手握持时拇指的操作覆盖范围，整机重量平衡在中框区域，长时间握持不会出现头重脚轻的坠手感。内部堆叠结构按照功能模块做了分区设计，主板区域位于机身中部，电池仓占据机身下半部分的主要空间，预留了排线走位的专用线槽，所有接口的位置都做了防呆设计，装配时不会出现排线插反、接口对位不准的问题。底部的30针数据接口集成了充电、数据传输与音频输出功能，接口周边做了金属加强筋结构，避免频繁插拔数据线导致接口开焊脱落；顶部预留了3.5mm耳机接口与降噪麦克风开孔，开孔位置与内部声学腔体做了对齐处理，保证收音与音频输出的效果。

　　结构设计中还充分考虑了整机的散热需求，金属中框与内部主板的发热区域之间预留了导热石墨片的安装空间，可将处理器、通讯模组工作时产生的热量快速传导到中框散出，避免高负载运行时出现局部过热的问题。前后玻璃面板与中框之间采用泡棉胶贴合密封，可实现日常使用场景下的防泼溅能力，避免少量液体泼溅时渗入内部损坏电路组件。所有可拆卸部件比如SIM卡托都做了橡胶密封圈设计，进一步提升整机的密封防护性能。

　　对于结构设计从业者来说，该模型完整还原了直板触控智能手机从外观曲面到内部堆叠的全链路结构逻辑，可作为消费电子类手持设备结构设计的参考范本，学习其在人机工程、结构强度、信号处理、散热设计等多维度的平衡思路，也可直接导入渲染软件生成不同材质、不同场景下的产品展示效果，用于方案汇报、设计评审等工作场景。
