双辊式基座支撑结构件设计方案

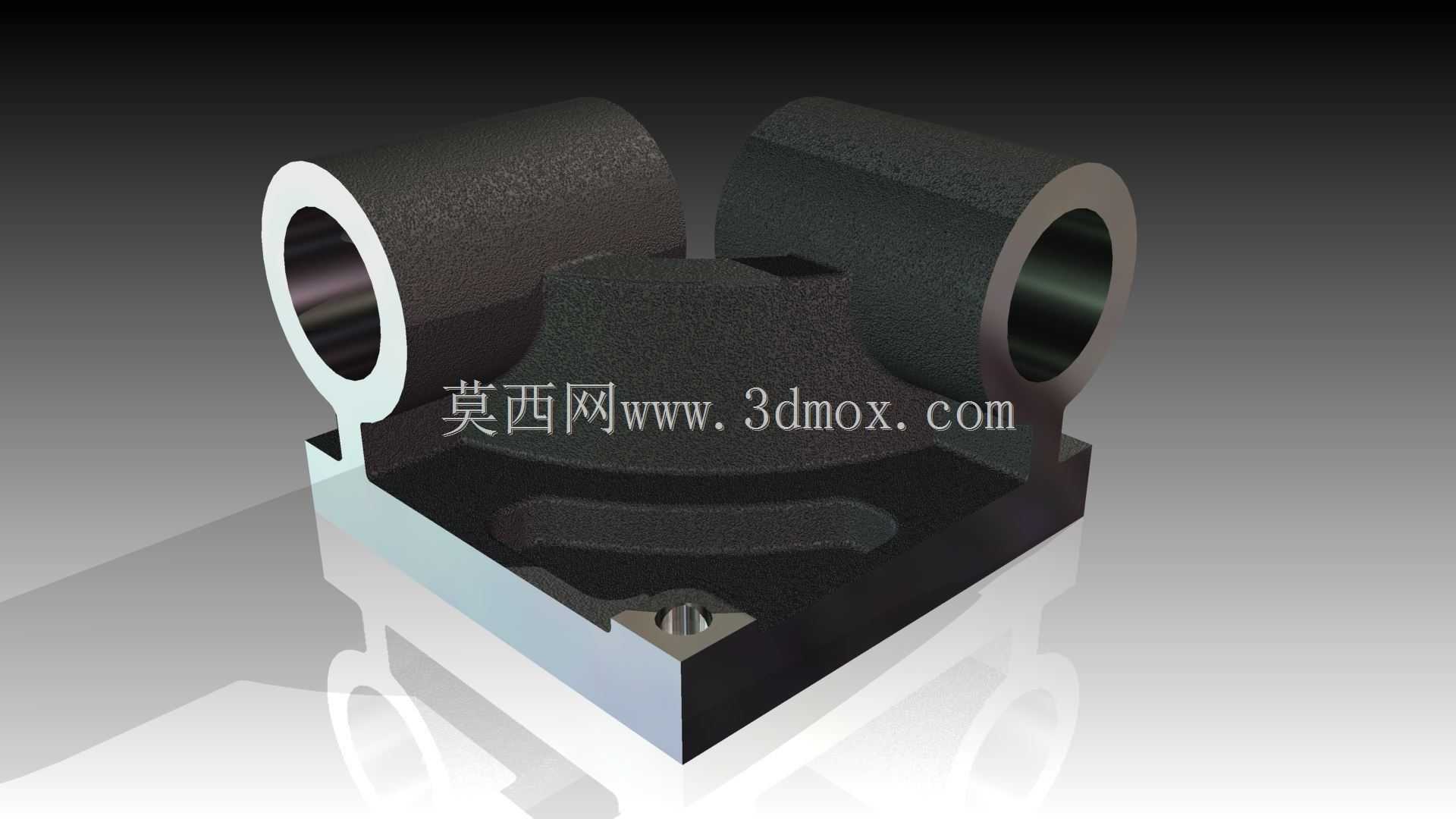

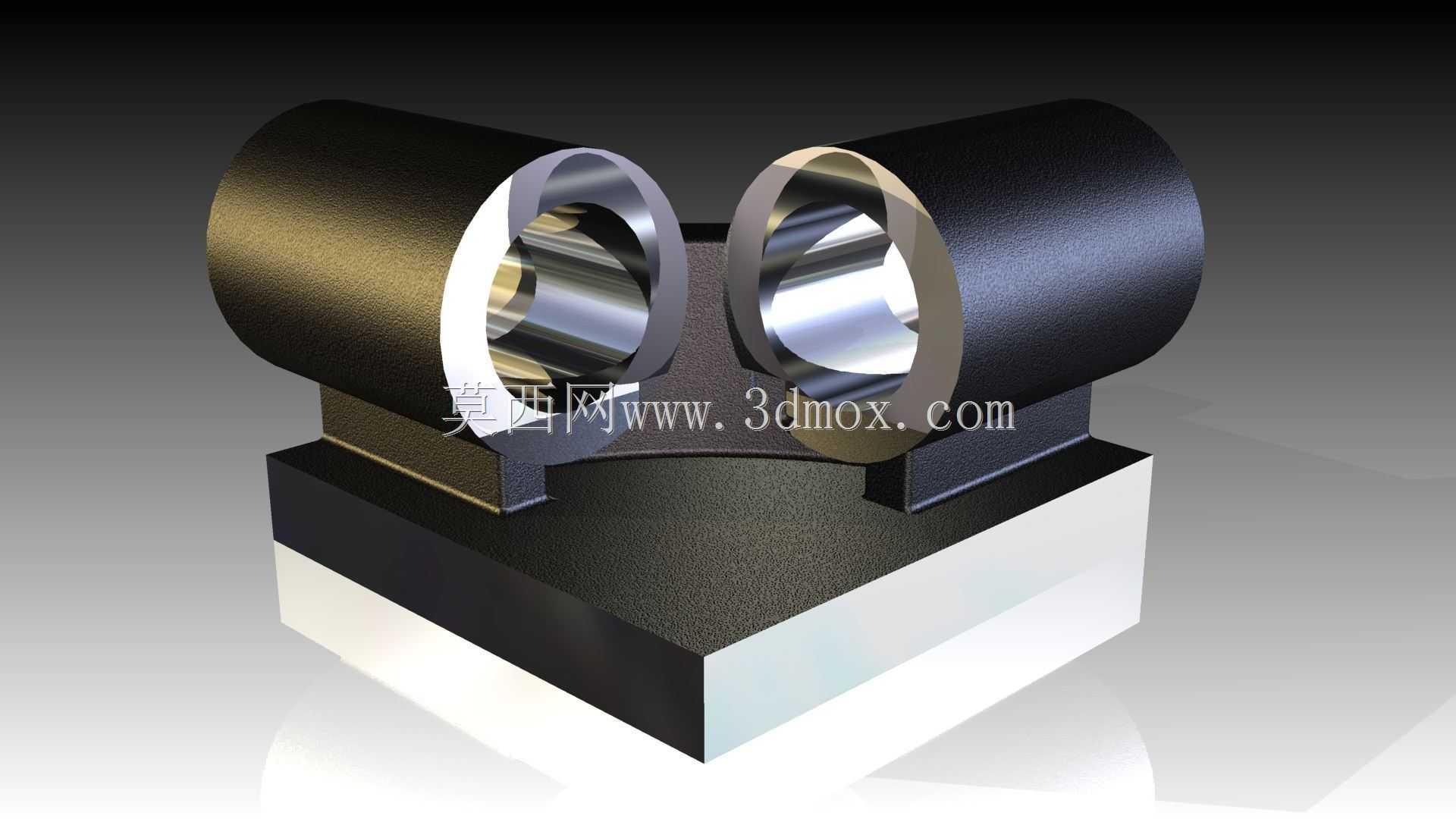

　　在常规工业传动、物料导向类设备的布局中，这类带双辊安装位的一体式基座，往往承担着核心的辊系定位与载荷传递作用，区别于分体式拼接的支撑结构，一体式铸造成型的基座本体，能更好地抵消辊轴运转过程中产生的径向跳动与交变载荷，避免长期运行后拼接螺栓松动带来的同轴度偏差问题。从实际应用场景来看，这类结构常出现在带材输送线的导向辊组、小型轧机的承托工位、或是线缆牵引设备的张紧辊安装位置，两个平行布置的辊筒安装腔，既可以单独装配从动辊实现物料的转向承托，也可以搭配动力辊完成物料的牵引输送，基座底部的方形安装板，预留了沉头固定孔位，能够直接通过螺栓固定在设备的机架台面或者预埋安装基面上，不需要额外加工过渡连接支架，能有效缩减设备的整体装配工序。

　　设计阶段首先要确认的是两个辊腔的同轴度与平行度公差，两个辊筒的安装轴线平行度偏差需要控制在0.02mm每百米范围内，否则辊面运转时会出现带材跑偏、辊面偏磨的问题，辊腔内部预留的轴承安装位，需要匹配标准深沟球轴承或者圆锥滚子轴承的安装尺寸，根据实际承载载荷的大小选择适配的轴承型号，腔体内侧设计的挡边结构，能够对轴承外圈实现轴向定位，不需要额外加装轴承端盖的定位凸台，简化了后续零件的加工工序。基座中部的连接筋结构，并非随意设置的加强结构，而是经过受力仿真后确定的最优筋位走向，能够将两个辊腔传递下来的竖向载荷均匀分散到底部的安装板上，避免基座本体在重载下出现应力集中导致的开裂问题，筋板的厚度设置为基座侧壁厚度的0.8倍，既保证了结构刚性，也尽可能控制了整体的铸件重量，减少不必要的材料浪费。

　　从安装边界来看，底部安装板的四个固定孔中心距，需要匹配通用机架的型材安装孔位标准，安装板底面设计有0.1mm的平面度公差要求，安装时不需要额外加装调整垫片就能保证基座的水平度，辊腔的中心高尺寸，是根据配套设备的物料输送高度确定的，设计时预留了5mm的高度调整余量，能够通过在底部加装薄垫片的方式，微调辊面的高度位置，适配不同厚度物料的输送需求。辊腔外侧的开口结构，是为了方便后期轴承的维护与更换，不需要将整个基座从机架上拆卸，就能直接从外侧抽出辊轴完成轴承更换，大幅降低了设备的后期维护成本。

　　实际选型应用时，需要根据现场的实际载荷大小确认基座的材质，常规轻载输送场景下采用普通灰铸铁材质即可满足使用需求，重载冲击场景下则需要更换为铸钢材质，同时对应加大筋板与侧壁的厚度，辊腔内壁的表面粗糙度需要控制在Ra3.2以内，保证轴承外圈安装时的配合精度，避免过盈量过大导致的轴承抱死问题。基座表面的防锈处理，根据使用环境的不同可以选择喷漆、氧化或者喷塑处理，在潮湿或者有腐蚀介质的使用场景下，还需要在辊腔端面加装密封端盖，避免水汽或者粉尘进入轴承内部，缩短轴承的使用寿命。

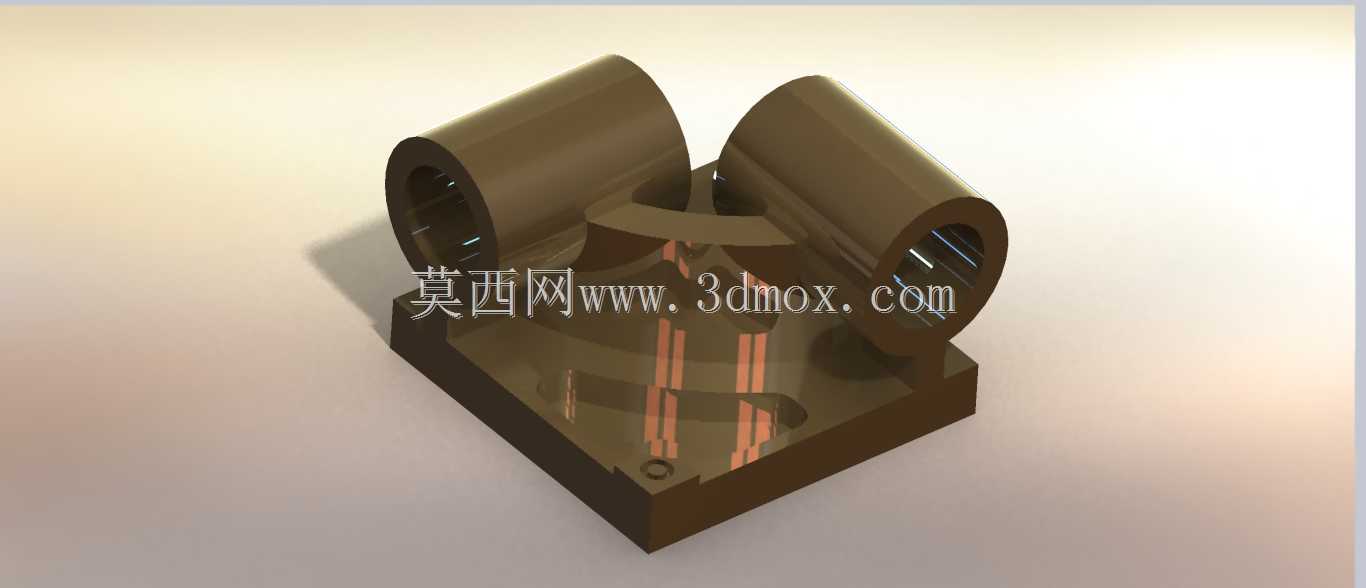

　　这类一体式双辊基座的设计核心，是在保证结构刚性与安装精度的前提下，尽可能简化加工与装配工序，减少不必要的零件数量，相比分体式的两个独立轴承座安装结构，一体式基座的安装调试效率能提升60%以上，同时长期运行的精度保持性也更有优势，不会出现两个独立轴承座移位导致的辊轴卡滞问题。在三维建模过程中，需要重点校验各个安装位的干涉情况，确认辊轴装配后与中部筋板之间留有足够的运转间隙，同时预留润滑脂的加注通道位置，保证后期维护时能够直接在不拆卸辊轴的情况下完成轴承润滑作业。
