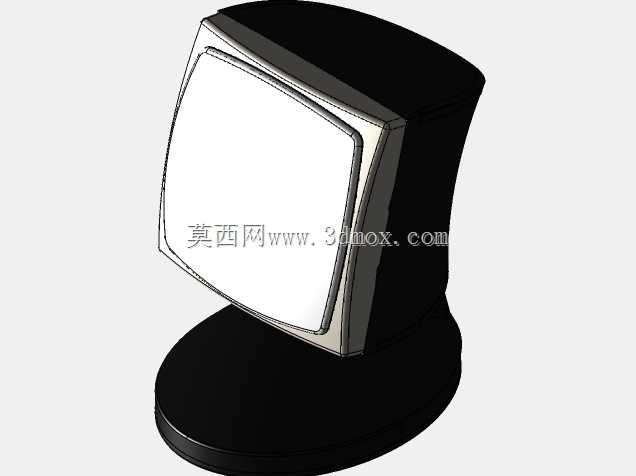

桌面式塑料箱体扬声器分体结构设计

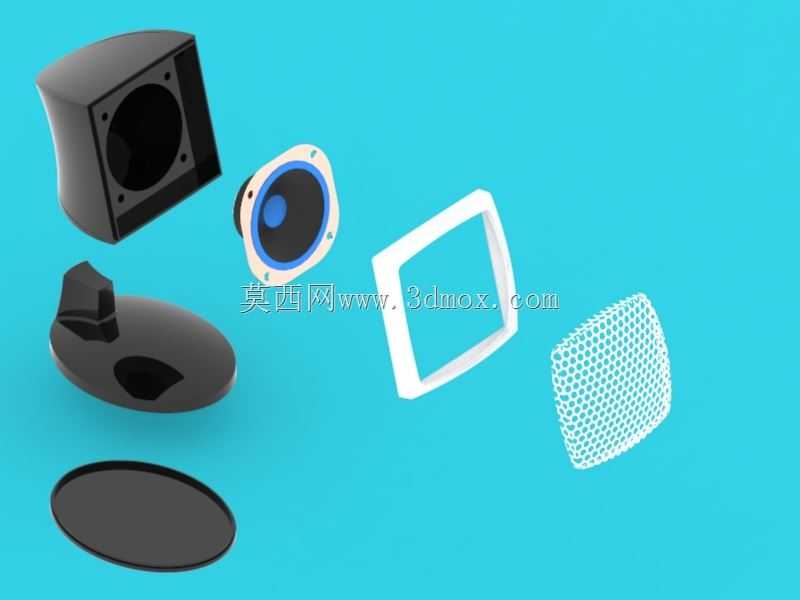

　　这款桌面扬声器的结构设计围绕小空间声学布置与塑料件量产工艺展开，拆分后的部件包含主箱体、发声单元安装支架、前面框、防护网罩、底座与底盖，各部件的配合边界完全适配注塑成型的脱模要求，没有出现倒扣量超出常规斜顶行程的结构，所有卡扣的拔模角度控制在1.5度到2度之间，既保证装配后的卡接紧度，又能避免注塑生产时的粘模问题。

　　从实际应用场景来看，这类小尺寸扬声器多用于桌面近场听音环境，或是嵌入小型显示终端、内饰面板作为配套发声部件，主箱体的内腔做了不规则曲面过渡，没有采用规整的方形腔体结构，目的是减少腔体内的驻波反射，避免低频段出现明显的声染色，发声单元的安装位预留了2mm的密封胶圈槽，装配时可以贴装泡棉胶圈，隔绝单元与箱体之间的刚性振动传递，减少异常谐振的产生。

　　部件之间的固定没有采用额外的螺丝连接件，全部依靠唇部凹槽与卡扣实现配合，前面框与主箱体的对接边做了一圈0.8mm的凸台，对应主箱体开口处的凹槽，装配时凸台完全嵌入凹槽内，既可以实现前后部件的定位，又能遮挡装配接缝，避免外观面出现明显的拼缝痕迹。防护网罩采用带密集网孔的薄型塑料件，网孔的开孔率控制在65%左右，既不会过多阻挡声波的传递，又能保证网罩自身的结构强度，不会因为轻微按压出现塌陷变形，网罩与前面框的配合采用周圈均匀分布的6个微型卡扣，装配后网罩表面与前面框保持齐平，没有突出的台阶，避免日常使用时积灰难以清理。

　　底座部件承担整个扬声器的支撑与角度调节功能，底座与主箱体的连接位做了球形铰接结构，允许用户在上下15度、左右30度的范围内调整扬声器的朝向，适配不同的听音位置，铰接位置的阻尼通过配合面的过盈量实现，没有额外添加阻尼脂或者金属弹片，减少装配工序的同时，也能保证长期使用后阻尼感不会出现明显衰减。底盖部件覆盖在底座的底部，预留了走线槽位，音频线与供电线可以从走线槽引出，避免线材在底座下方挤压造成放置不稳的问题，底盖与底座的配合同样采用卡扣结构，方便后期拆解维修，不需要借助专用工具就能拆开内部的接线部位。

　　所有塑料部件的壁厚控制在1.8mm到2.2mm之间，没有出现壁厚突变的位置，筋位的厚度不超过主壁厚的0.6倍，避免注塑成型时出现表面缩痕，影响外观质量。主箱体的外表面做了哑光晒纹处理，不需要后续的喷涂工序就能达到较好的外观质感，减少生产环节的成本与污染。发声单元安装位的平面度公差控制在0.1mm以内，保证单元安装后不会出现倾斜，避免振膜工作时出现擦圈的问题。各部件的装配间隙控制在0.1mm到0.15mm之间，既不会因为间隙过小出现装配困难，也不会因为间隙过大出现外观缝隙不均的问题。

　　从安装边界来看，整机组装完成后的最大外轮廓尺寸适配常规的桌面摆放空间，底座的接地面积足够，在15度倾斜的平面上放置也不会出现倾倒，主箱体的背部预留了挂装孔位，除了桌面放置之外，也可以通过挂装孔固定在墙面或者支架上，拓展使用场景。腔体内部的空间预留了功放电路板的安装位，电路板通过两个定位柱与主箱体固定，不需要额外的固定支架，进一步简化装配流程。
