桌面级4.1声道家庭影院音响组结构设计

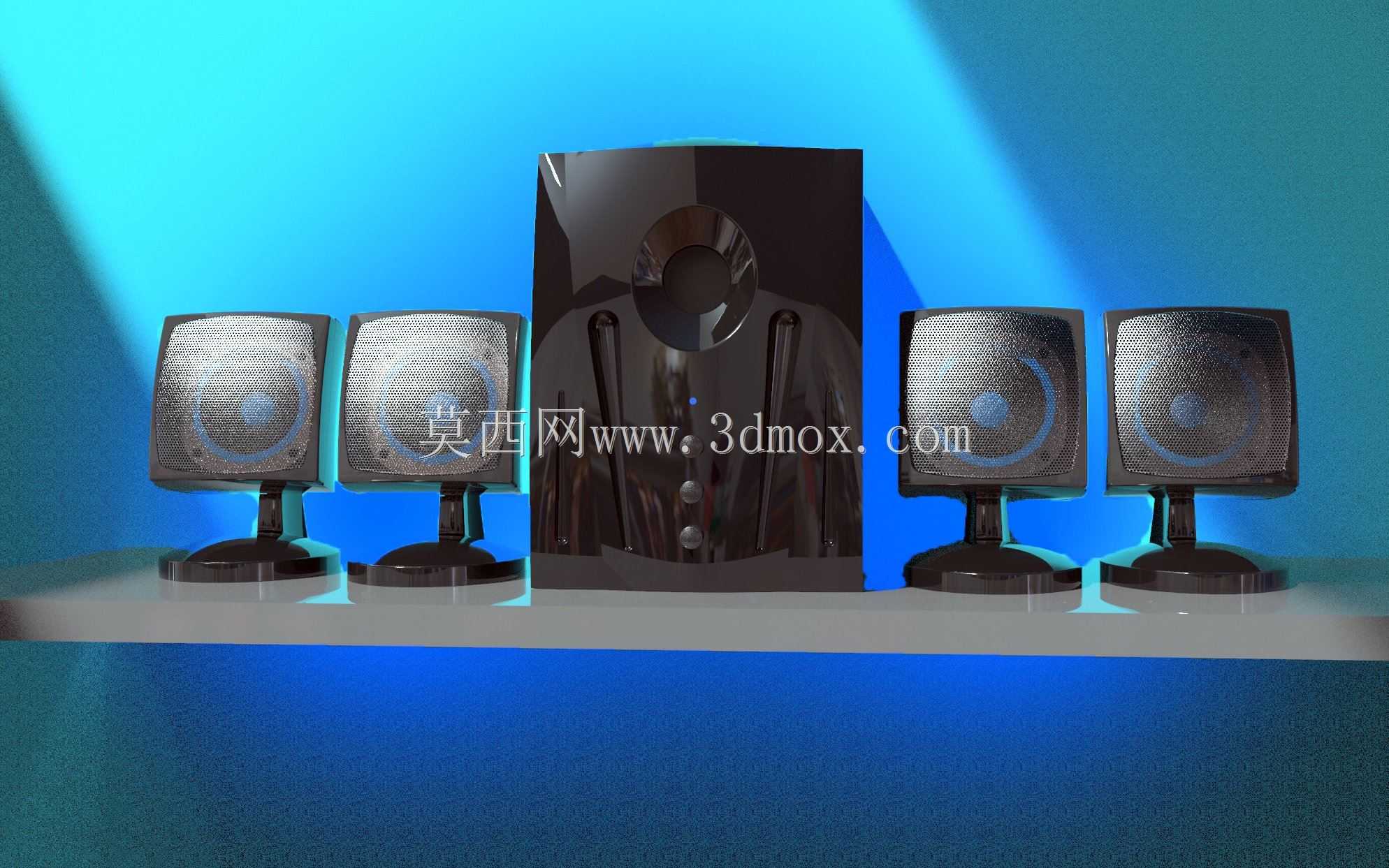

　　这套4.1声道音响组的结构设计，首先要匹配桌面近场影音的使用场景，日常放置在电脑桌、小型客厅边几上时，不会占用过多台面空间，同时兼顾观影、游戏、日常音乐播放的声学输出需求。整套设备由1只低音单元与4只卫星环绕单元组成，低音单元承担150Hz以下低频信号的重放，负责还原影视内容里的爆炸、轰鸣、低频配乐等大动态音效，4只卫星单元分别负责中高频人声、环境音效的输出，摆位时可根据桌面宽度分布在显示设备两侧，形成环绕声场覆盖。

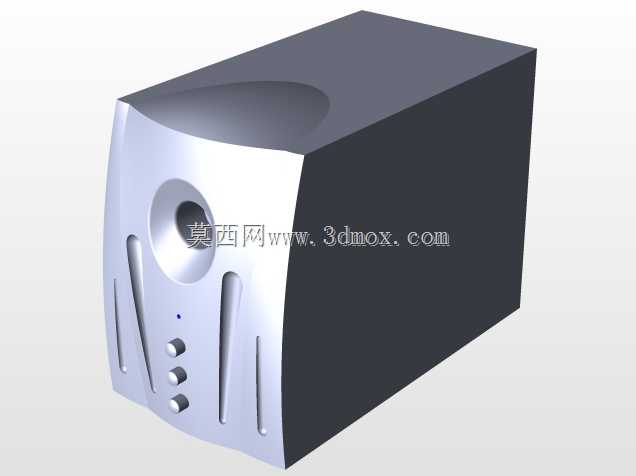

　　从结构设计思路来看，低音炮箱体采用倒相式密闭结构设计，外壳选用高光ABS材质注塑成型，壁厚控制在2.5mm，既保证箱体刚性避免谐振产生音染，也兼顾外观的质感表现，箱体正面预留单元安装位、控制旋钮安装孔与状态指示灯开孔，背部预留音频输入接口、电源接口与卫星箱接线端子，所有开孔位置都做了密封胶条预留槽，避免箱体漏声影响低频表现。低音单元采用5.25英寸长冲程扬声器，安装时通过橡胶减震垫与箱体固定，减少工作时的振动传递到放置台面。

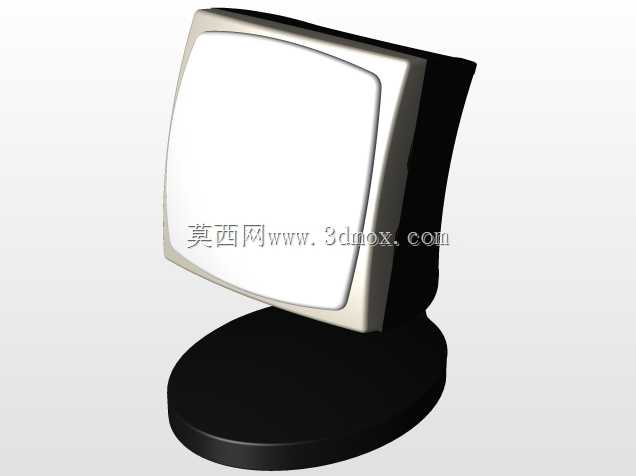

　　4只卫星箱采用完全一致的结构设计，单只箱体采用小容积密闭结构，适配3英寸全频扬声器单元，箱体底部设计可调节角度的支架结构，支架与箱体通过阻尼转轴连接，可实现上下15度的角度调整，方便用户根据坐姿高度调整扬声器的指向，让听音位处于最佳声轴范围内。卫星箱底座采用配重设计，底部粘贴防滑橡胶垫，放置在光滑台面时不会轻易滑动，接线采用隐藏式走线设计，线材从支架内部穿过，避免桌面线材杂乱。

　　安装边界方面，整套设备的低音炮外形尺寸控制在宽180mm、深220mm、高320mm，放置时需要预留背部50mm的散热与接线空间，两侧预留30mm的空间避免遮挡倒相孔；单只卫星箱尺寸为宽100mm、深90mm、高160mm，支架展开后底座直径为80mm，相邻卫星箱之间的摆位间距建议在600-1200mm之间，与听音位的距离保持在800-1500mm区间，可获得最佳的环绕声场效果。接线时需要注意卫星箱与低音炮的声道对应，左前、右前、左环绕、右环绕接口分别对应对应位置的卫星箱，避免声道错位影响环绕体验。

　　功能特性上，低音炮正面集成了总音量调节、低音增益调节、电源开关三个控制部件，用户可根据自身听音习惯调整低频输出量，适配不同类型的影音内容，比如观看动作类影片时可适当提升低音增益，欣赏音乐时可降低低音增益保证中高频清晰度。箱体内部的功放板采用独立仓设计，与扬声器单元之间通过隔音棉分隔，避免功放工作时的电磁干扰影响音频信号输出，功放板散热片贴合箱体背部金属散热片，通过自然对流散热，长时间大音量工作也不会出现过热保护的情况。

　　在细节结构处理上，所有箱体的合模线都做了隐藏式设计，位于箱体背部与底部，正面与侧面无明显合模痕迹，高光表面做了耐刮擦涂层处理，日常擦拭清洁时不会轻易留下划痕。卫星箱的扬声器网罩采用卡扣式固定，拆卸清理灰尘时不需要额外工具，网罩采用金属防尘网，既不影响声音穿透，也能避免异物触碰扬声器振膜造成损坏。整套设备的供电采用内置电源设计，不需要外置电源适配器，减少桌面外接设备的数量，电源线长度为1.8m，可适配大多数桌面场景的插座位置。
