自行车脚踏板三维结构设计方案

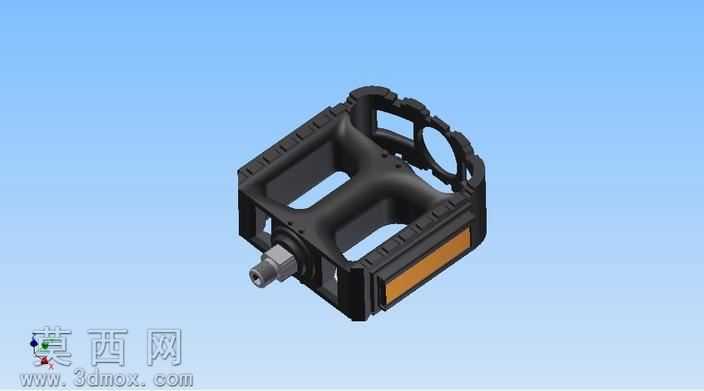

本自行车脚踏板采用三维参数化建模方式完成整体设计，建模过程中严格遵循自行车零部件的通用装配标准，对脚踏的核心结构进行了精细化还原。建模初期先梳理脚踏的整体功能逻辑，明确其作为骑行过程中人力传递核心部件的属性，既要满足踩踏力的稳定传导，也要兼顾日常使用的防滑性、耐用性与轻量化需求。主体框架采用镂空式笼型结构设计，在三维建模时对框架的受力路径进行了模拟优化，四周的凸起防滑棱边做了圆角过渡处理，既避免尖锐边缘剐蹭衣物，也能在踩踏时增大与鞋底的摩擦力，即使在潮湿环境下也能保证踩踏稳定性。中心轴部位按照标准螺纹规格建模，还原了轴体与脚踏主体的轴承装配位，保证模型可直接用于装配干涉校验，轴体端部的螺纹段、锁紧卡位结构都做了1:1的尺寸还原，能够匹配常规自行车曲柄的安装孔径。脚踏侧面的反光警示结构也做了独立建模，预留了反光片的安装卡槽，符合非机动车安全配件的设计规范。材质渲染阶段，主体框架赋予高强度工程塑料材质，调整材质的哑光颗粒质感，模拟玻纤增强尼龙的表面特性，中心轴部分赋予金属镀铬材质，调整反光参数还原金属轴的光洁质感，侧面反光片赋予半透明橙红色反光材质，还原真实反光件的光学特性。整体建模过程中对各部件的壁厚做了统一校验，保证注塑生产时的工艺可行性，所有衔接位置的加强筋结构都做了合理布局，在不增加整体重量的前提下提升结构抗冲击强度，镂空区域的尺寸经过反复调整，既能够减少踩踏过程中的风阻，也能避免泥泞路况下泥土堆积影响使用。整个模型的结构拆分清晰，各部件可独立导出用于工程出图、3D打印样件验证或者产品渲染展示，能够为自行车配件的设计优化、教学演示提供精准的三维数字模型支撑。
