定制款单侧叉自行车轮毂集线器结构设计

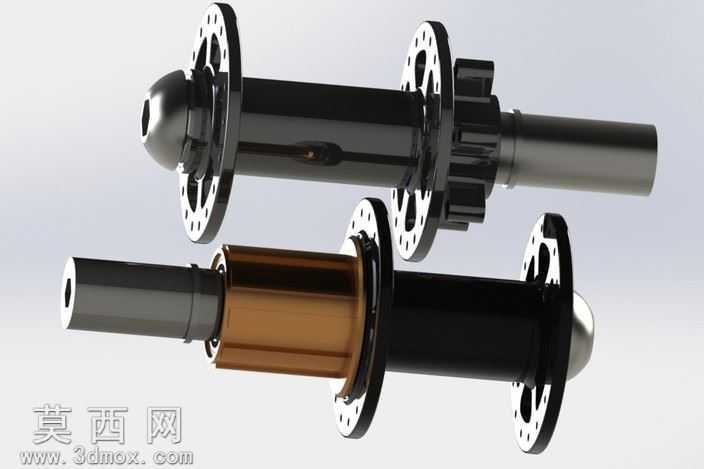

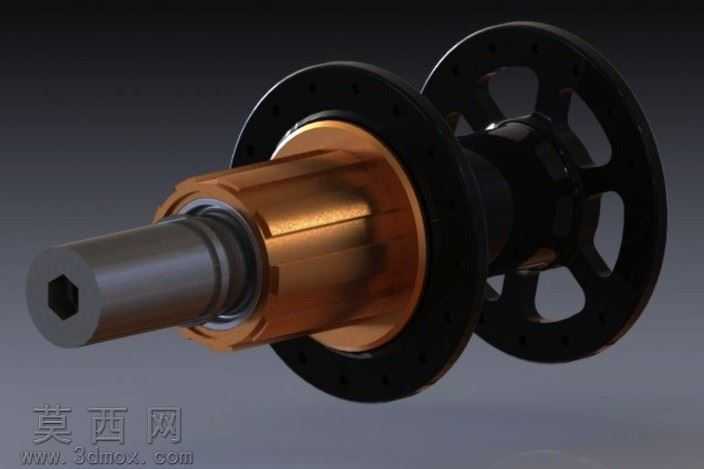

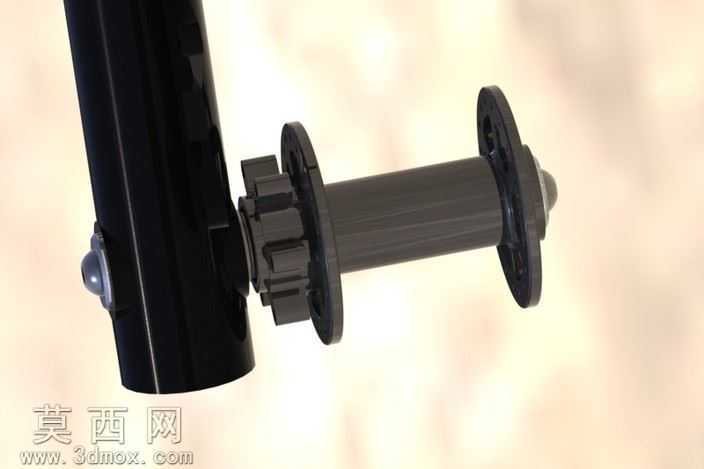

该三维模型为折叠自行车配套的单侧叉轮毂集线器结构，基于美国经典集线器方案进行优化重构，全程通过SolidWorks完成全参数化建模，所有结构特征均保留可编辑参数，方便后续根据不同轮组规格、车架安装尺寸进行快速调整适配。建模过程中首先完成单侧叉与摆臂铝制框架的基准搭建，严格对齐自行车单摇臂的安装轴线，确保花鼓轴心与叉体安装位的同轴度公差控制在合理范围内，避免后续装配出现干涉问题。模型完整还原了可调节几何结构，包含主销后倾角调节机构、车轮偏移量靶位结构以及配套的走线索槽，所有活动部件均设置了合理的装配间隙，既保证调节功能的顺畅性，也还原了实际产品的装配逻辑。材质渲染阶段针对不同部件做了区分处理：花鼓主体采用哑光黑色硬质阳极氧化铝材质，表面添加细腻的磨砂颗粒质感，还原金属加工后的真实触感；法兰盘边缘做了倒角高光处理，突出机加工的精密质感；单侧叉的黑色柱体部分采用碳纤维纹理材质，搭配端部的金属快拆锁紧结构，金属部件添加轻微的环境反射效果，让整体渲染效果更贴近实物状态。结构设计上重点优化了单侧支撑的受力分布，加粗了花鼓轴心的非驱动侧直径，对应单侧叉的夹持位做了防滑齿结构，同时集成的集线器结构将刹车线管、变速线管统一收纳排布，避免折叠过程中出现线管缠绕、拉扯的问题，所有走线槽均做了圆角过渡处理，减少线管磨损风险。模型还完整还原了碟刹安装座的六钉固定结构，兼容标准碟刹盘片的安装尺寸，端盖的锁紧螺母、密封胶圈等细节结构也全部做了精细化建模，没有遗漏任何装配细节，整体结构既满足折叠自行车的轻量化需求，也保证了单侧支撑结构的强度与刚性，可直接用于后续的工程验证、3D打印手板制作或者生产开模参考。
