三层嵌套万向节创意传动结构设计

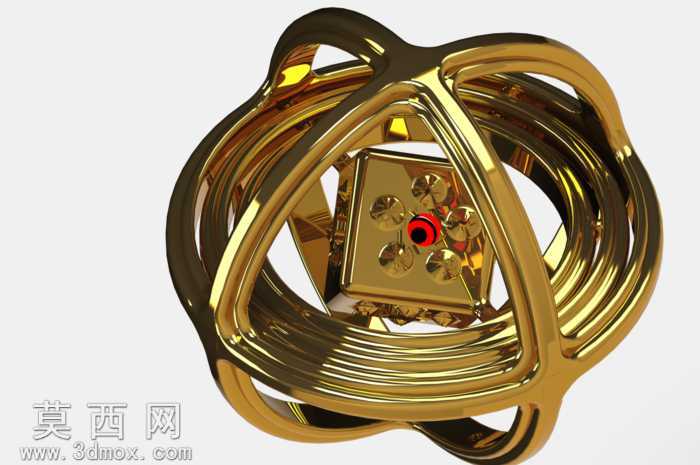

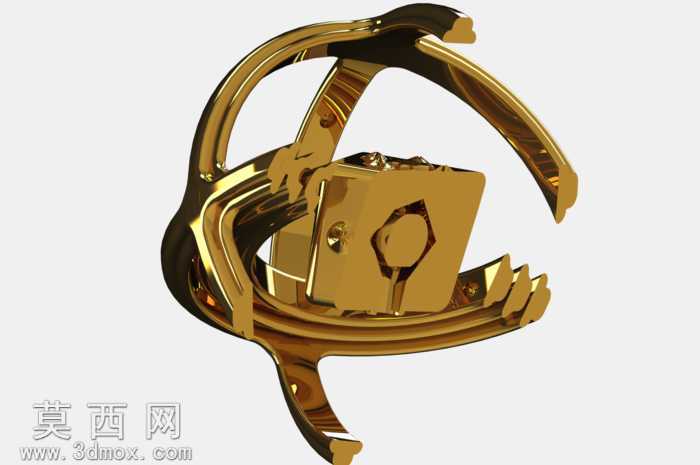

本作品为三层嵌套式万向节创意传动结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循同轴度、配合间隙等机械设计公差要求，保证各层转动副的运动流畅性。外层采用三角轮廓的环形框架结构，中层为嵌套式环形转动副，内层设置方形核心承载模块，三层结构通过正交分布的转动销轴实现连接，可在空间内实现多自由度的连续偏转传动，模拟云台类结构的多轴转动特性。材质渲染阶段，整体结构采用高抛光黄铜金属材质，通过调整金属粗糙度、反射率、环境光遮蔽参数，还原出亮面金属的厚重质感与高光反射效果，内层核心模块的红色定位点采用高饱和度哑光材质，与金色主体形成强烈视觉对比，突出核心结构位置。设计过程中，创作者特意在各层转动副之间预留了合理的装配间隙，既保证3D打印成型后各部件可自由转动无卡滞，也通过细微的随机缝隙设计，为整体结构增添了类似机械内核从框架中探出的趣味视觉效果。结构设计上，三层转动副的轴线呈空间正交分布，每层均可独立绕对应销轴转动，外层框架的流线型曲面经过曲率连续优化，既保证结构强度，也提升了整体外观的流畅度，内层方形模块表面设置有凸起的定位结构，可模拟核心功能部件的安装位，兼顾传动演示与创意装饰的双重属性。渲染阶段采用工作室级环境贴图，通过多光源布光突出金属结构的轮廓层次与曲面反光，让整体模型的金属质感与结构细节得到充分展现，转动副的衔接处做了圆角过渡处理，避免锐边结构带来的生硬感，同时也符合实际加工的工艺要求。
