便携式轮胎拆装更换工具结构设计

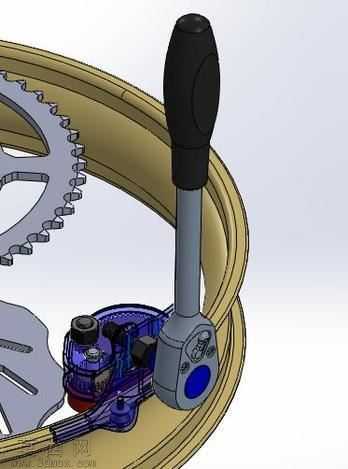

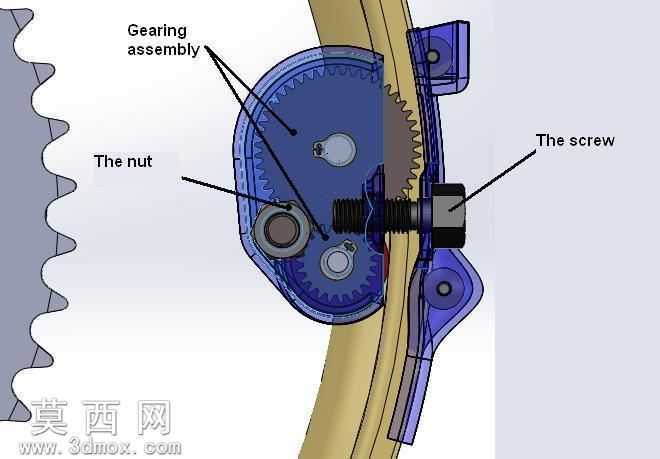

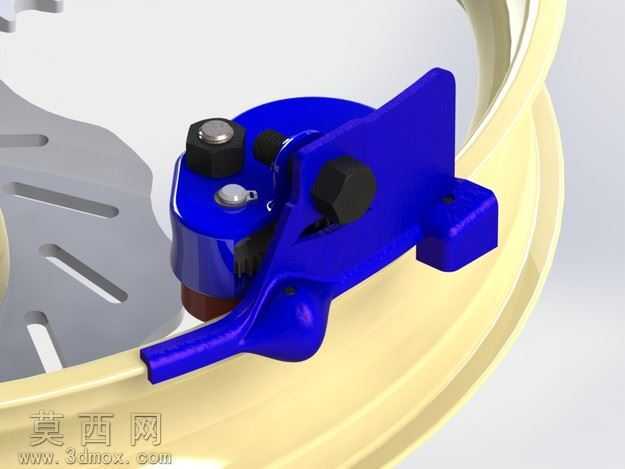

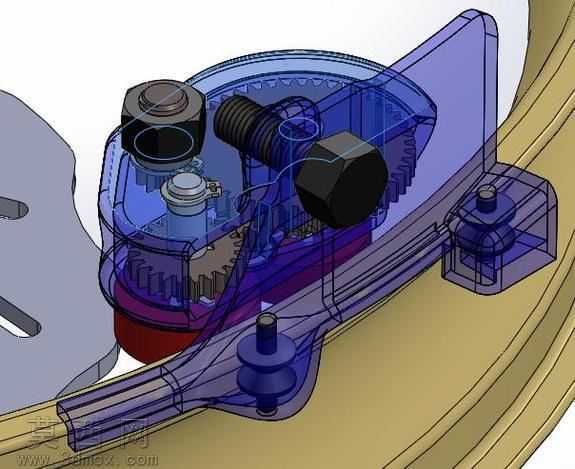

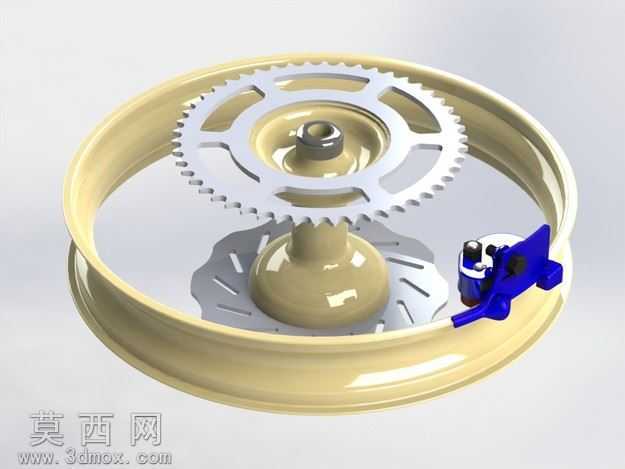

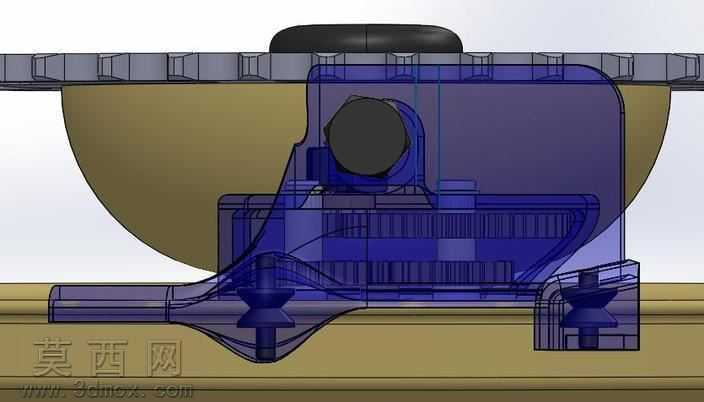

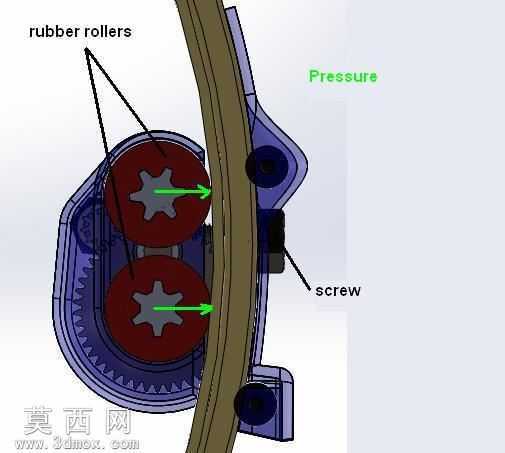

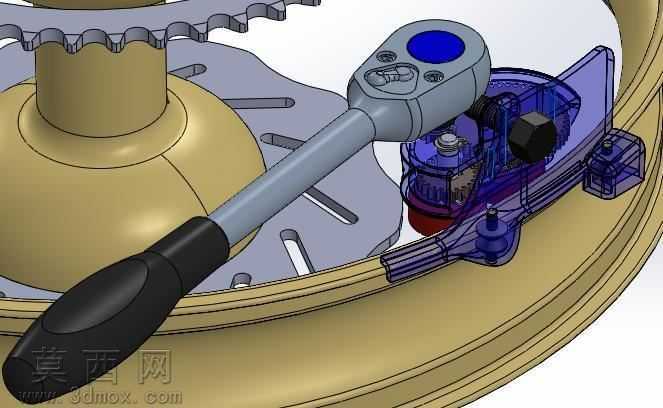

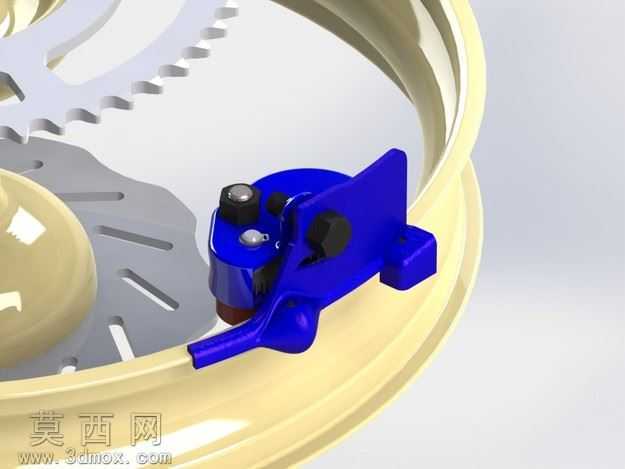

本模型为轮胎拆装更换专用工具，采用三维参数化建模完成整体结构搭建，建模过程中对各配合部件进行了公差匹配校验，确保虚拟装配状态下无干涉问题。整体结构围绕轮辋安装基准设计，核心驱动部分采用高摩擦系数橡胶辊配合滚轮外形，可贴合轮胎胎侧与轮辋边缘施加稳定作用力，无需额外大型辅助设备即可完成轮胎的拆卸与安装作业。传动模块采用齿轮啮合结构，将输入扭矩平稳传递至夹持与施力部件，旋转操作端配套套筒扳手适配结构，可通过螺母与传动装置的配合实现扭矩放大，降低人工操作的施力强度。工具主体结构采用钢材作为设计材质，建模时对金属部件赋予了高反光金属材质，橡胶辊部分赋予哑光高摩擦橡胶材质，夹持施力的功能部件采用蓝色工程塑料材质区分，渲染阶段通过打光突出各部件的材质质感与结构轮廓，清晰展示内部传动配合关系。设计过程中充分考虑了使用场景的通用性，结构紧凑可适配不同尺寸的轮胎，同时兼容前轮与后轮的拆装需求，可同步完成轮胎的安装与拆除作业，无需拆分多个操作步骤。建模时对工具与轮辋的配合定位结构做了细节优化，两个功能模块通过螺钉与套筒扳手结构实现刚性连接，确保施力过程中接触压力稳定作用于轮胎与轮辋之间，不会出现滑脱或偏移问题，整体结构经过运动仿真验证，操作流程顺畅无卡滞，可直观展示轮胎拆装的完整动作逻辑，为实物加工生产提供了完整的三维结构参考。
