钢板轧制卷板机三维结构设计模型

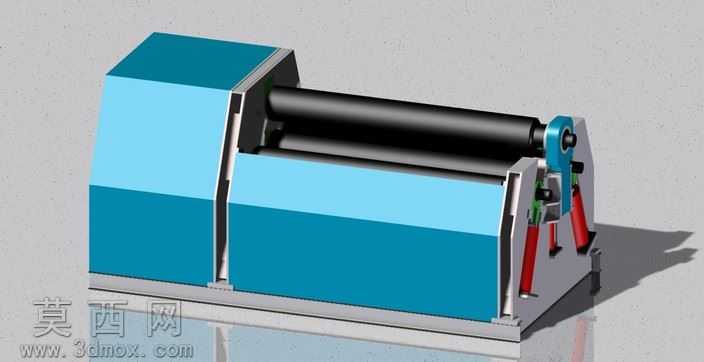

本模型为钢板轧制用卷板机的三维设计成果，建模阶段采用参数化特征建模方式，先完成核心工作辊组件的尺寸约束搭建，两根平行布置的主工作辊采用圆柱特征拉伸后做同轴度约束，侧压辊组件通过装配约束实现角度可调的活动连接，整体机架部分采用分体式块体建模，左右两侧的蓝色护罩壳体通过抽壳特征完成薄壁结构设计，边缘做圆角过渡处理避免应力集中。渲染阶段采用哑光金属材质赋予工作辊表面，模拟实际镀铬辊的低反光金属质感，机架护罩采用饱和度适中的湖蓝色哑光塑料材质，底部基座采用灰色铸铁材质，添加细微的磨砂纹理提升真实感，场景内添加柔和的环境漫反射光，在辊体与机架衔接处做轻微阴影投射，突出设备的层级结构关系。结构设计上，该卷板机采用三辊非对称式布局，上辊为主驱动辊，下两根侧辊可做垂直方向的进给调整，通过侧部的红色调节手轮组件实现压下量控制，可适配不同厚度钢板的卷制需求，侧端的轴承座组件做了简化的装配表达，清晰展示辊体的支撑与传动衔接逻辑。设计思路围绕小型钣金加工场景的实用需求出发，在保证核心卷制功能结构完整的前提下，对外部护罩做了一体化流线型设计，既覆盖内部传动结构起到安全防护作用，也兼顾了设备外观的整洁度，整体模型各部件可拆分装配，能够直观展示卷板机的工作原理与结构组成，可作为机械设计教学、设备方案展示的参考素材。
