金属栏中连续冲压自动进纸生产线

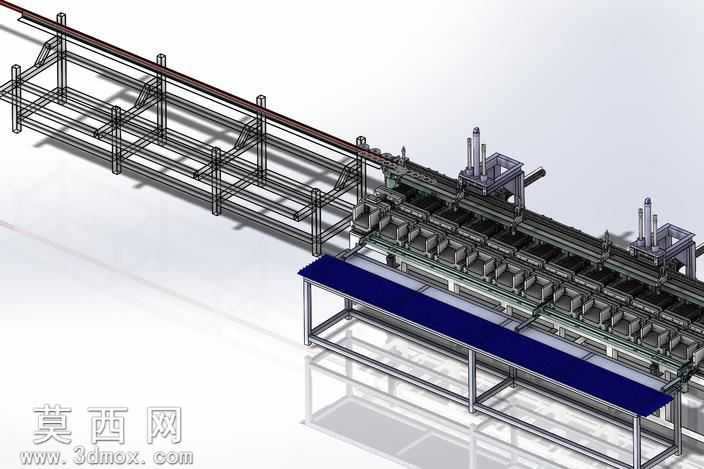

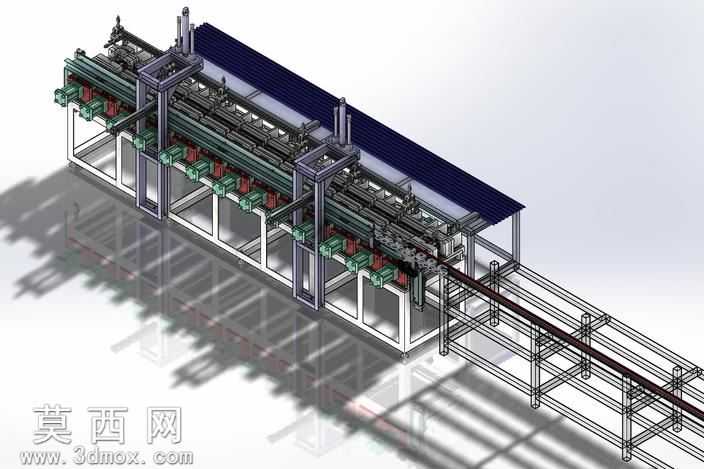

本套三维模型采用SolidWorks完成全参数化建模，整体为长条形连续生产线布局，建模过程严格遵循机械设计规范，对每一处结构细节都做了精准还原。模型首先搭建了底部方管焊接的支撑框架，框架采用分段式模块化设计，每段对应一组冲压工位，方便后续运输与现场组装，框架底部预留了可调脚杯的安装位，可适配车间不平整地面的调平需求。输送部分采用双列同步带搭配定位挡块的结构，建模时还原了同步带的齿形细节、张紧轮的调节结构，以及每一个工位处的定位夹紧机构，夹紧机构采用气动夹指搭配聚氨酯压头，既保证定位精度又避免划伤工件表面。冲压执行部分设置了多组立式冲压单元，每一组冲压单元都还原了导柱导套的配合结构、冲头的快换接口、以及落料槽的导向结构，相邻冲压单元之间设置了移载机械手，移载部分采用线性导轨搭配伺服滑台的结构，建模时还原了导轨滑块的安装基准、拖链的走线空间、以及末端夹爪的旋转调节结构。生产线末端设置了成品出料输送段，采用网带式输送结构，可将完成全部冲压工序的工件输送至下一工序。渲染阶段采用工业白模搭配金属质感材质，框架部分赋予哑光灰色方管材质，输送导轨赋予镀铬金属材质，气动元件赋予标准气缸的银灰配色，同步带赋予黑色橡胶材质，整体渲染效果清晰展现各部件的装配关系与结构层次。设计思路围绕连续化冲压生产的高效需求，将多道冲压工序整合到同一条生产线中，通过自动进纸、自动定位、自动移载的结构设计，实现金属栏中工件的全流程自动化冲压加工，无需人工中间转运，大幅提升生产效率，同时模块化的工位设计可根据实际生产需求增减冲压单元，适配不同规格产品的加工需求，所有运动部件在建模时都预留了合理的运动间隙，可直接用于后续的运动仿真验证与工程图导出。
