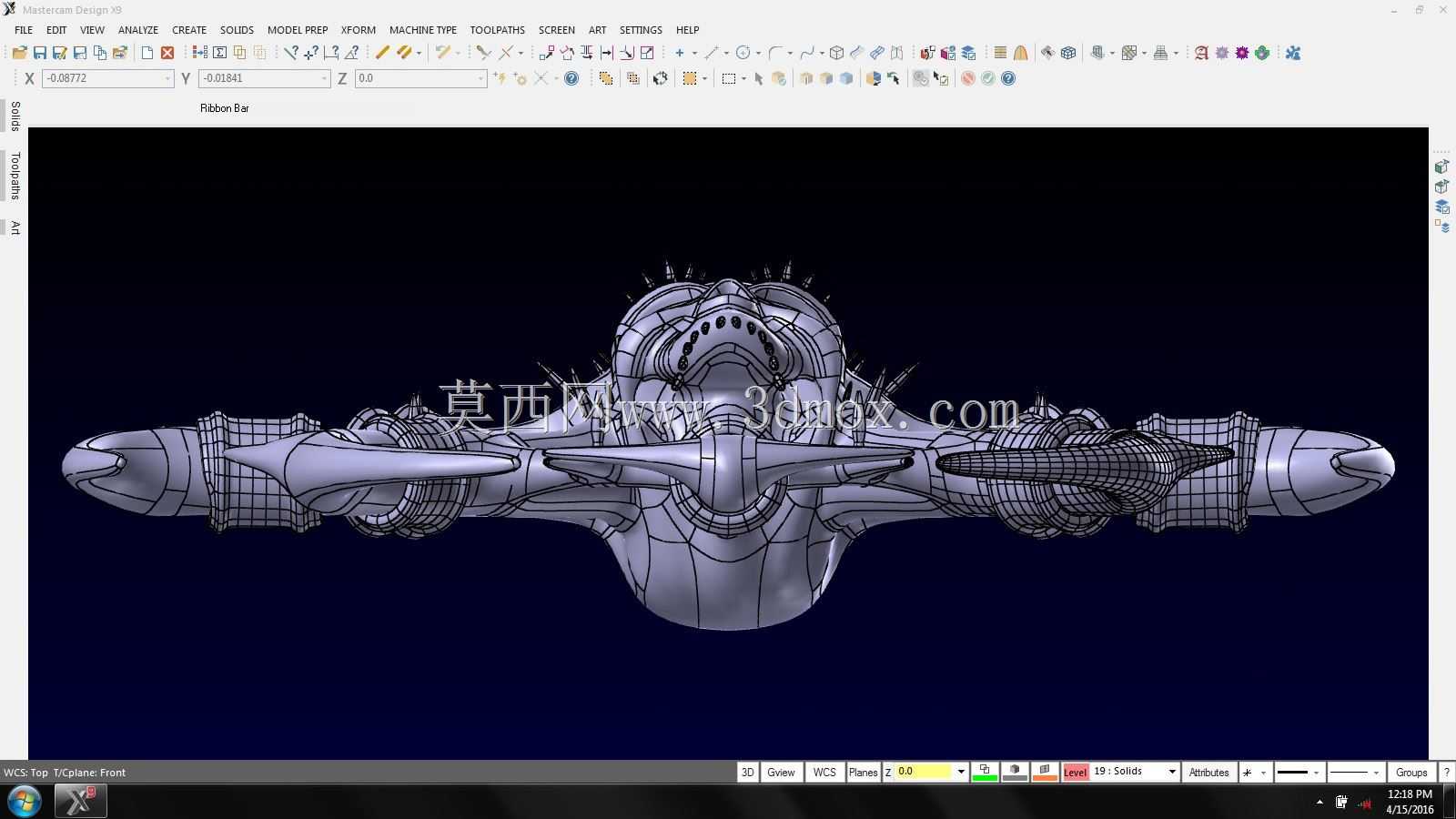

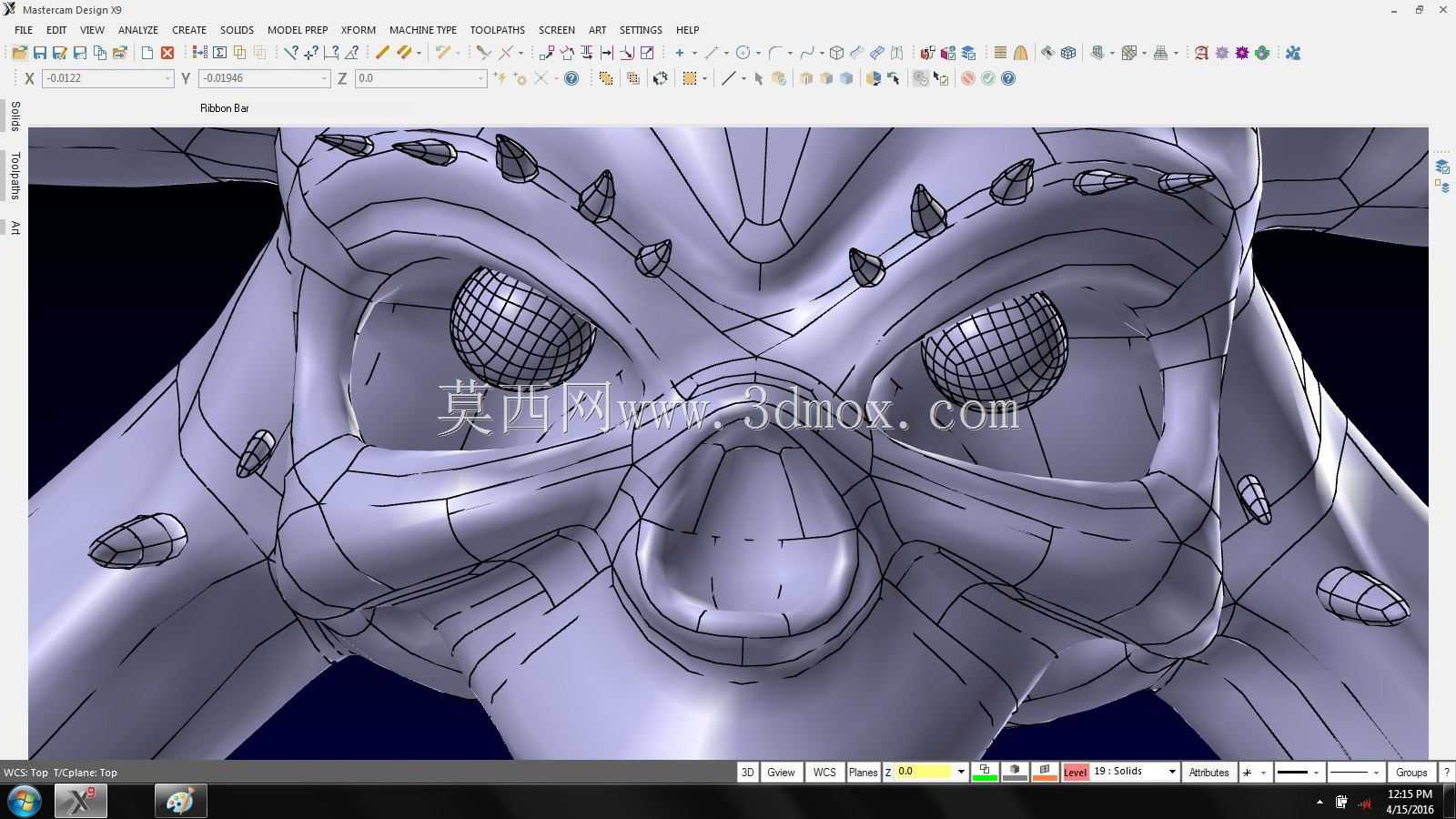

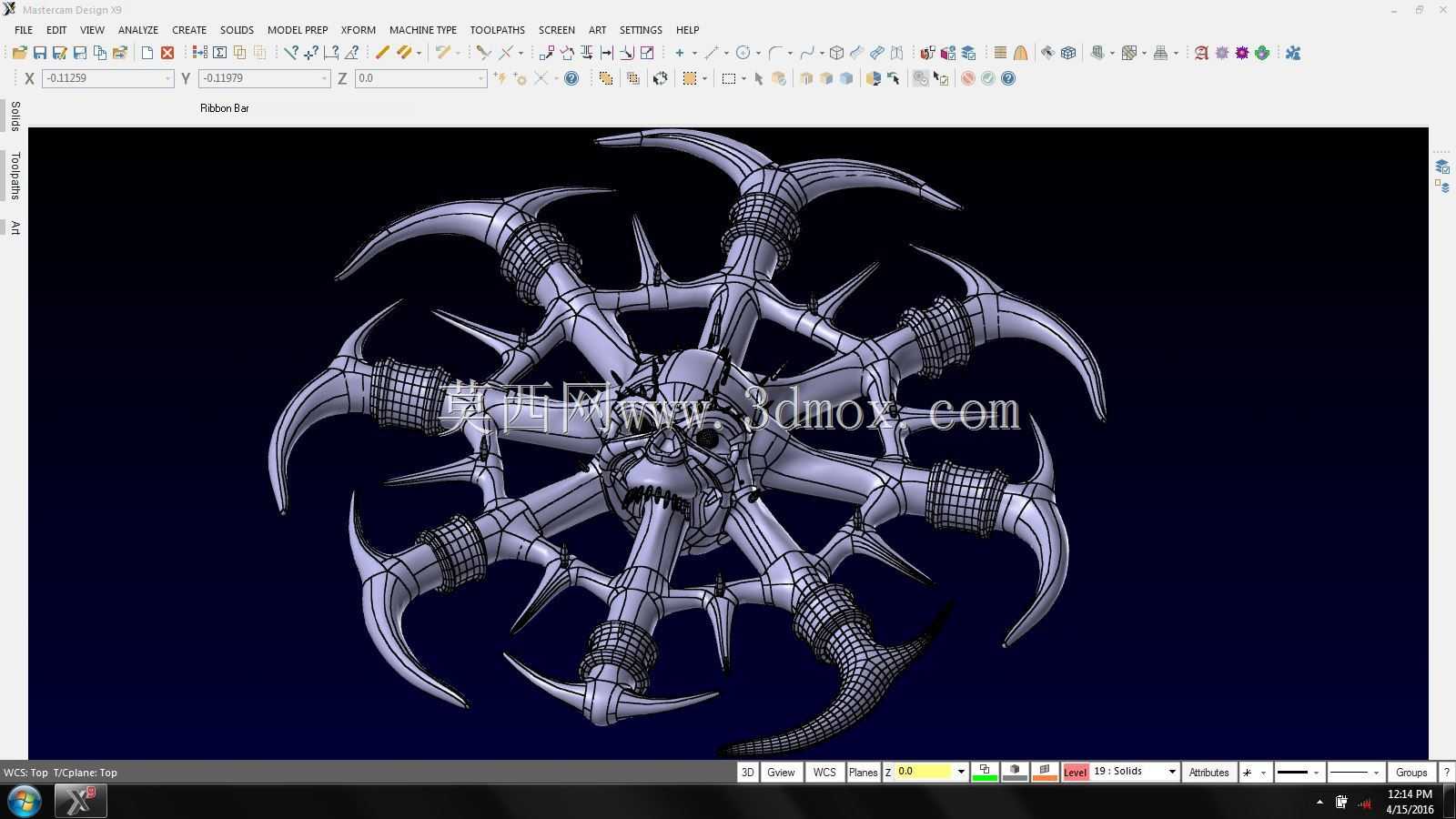

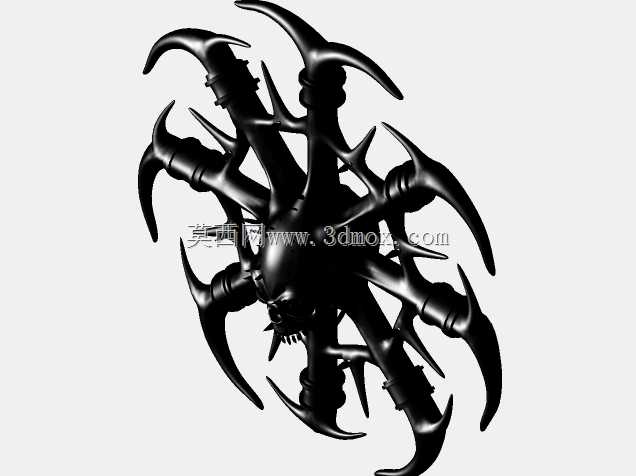

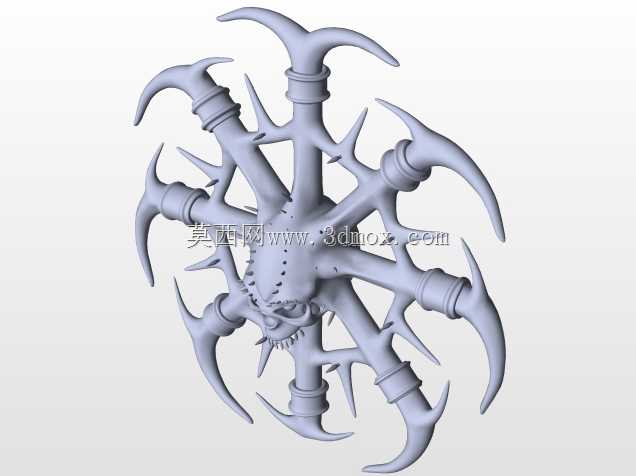

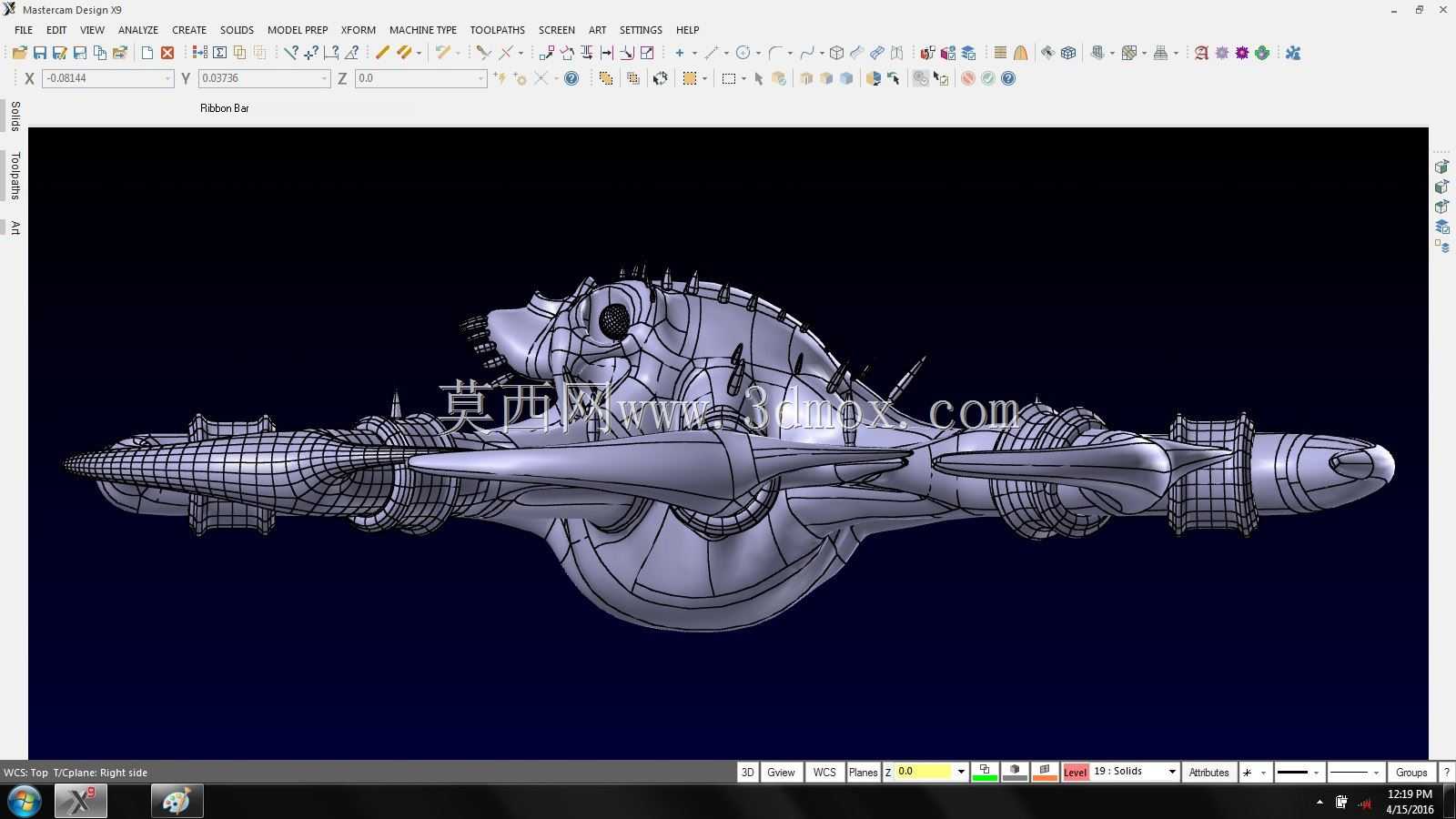

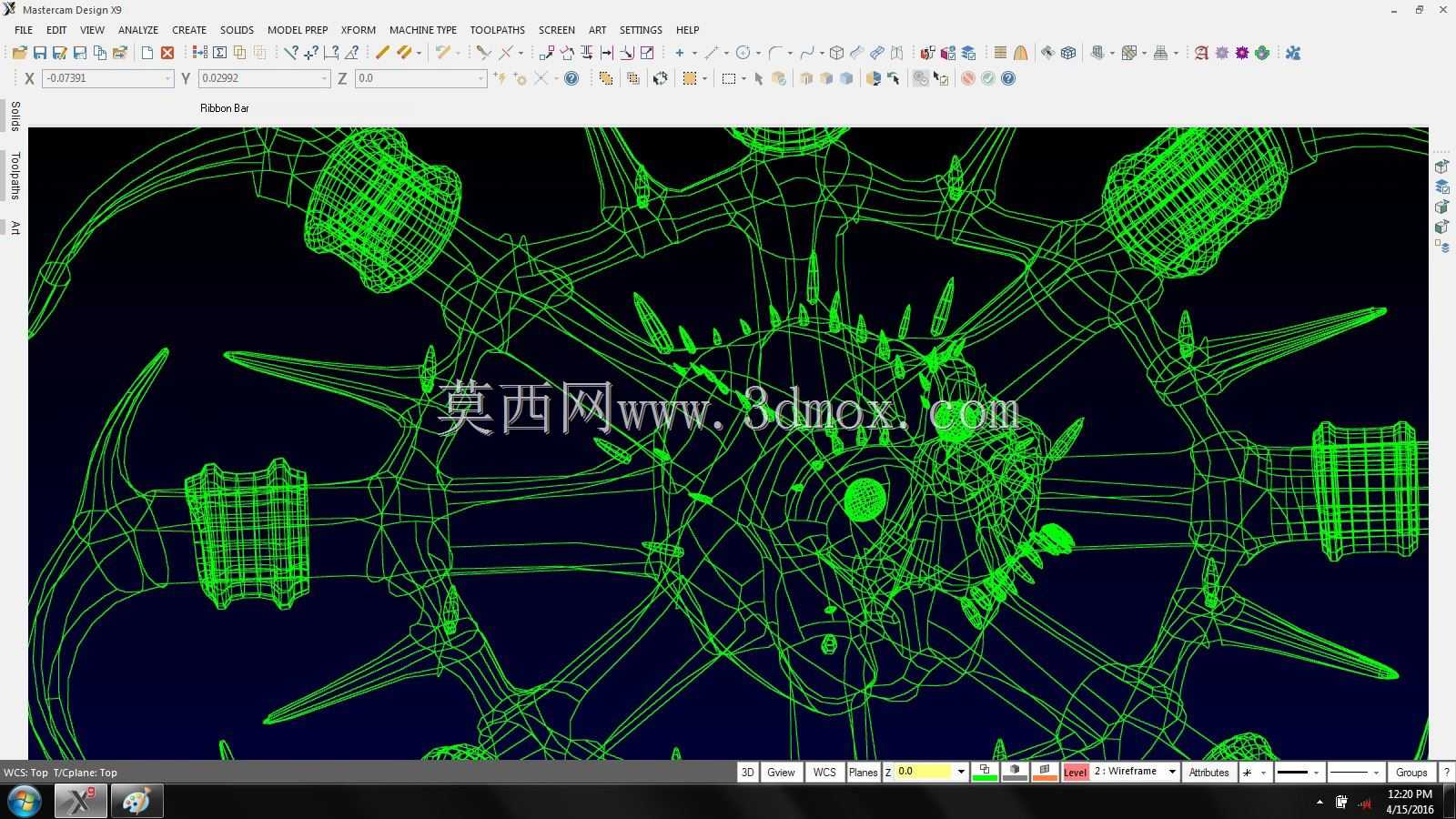

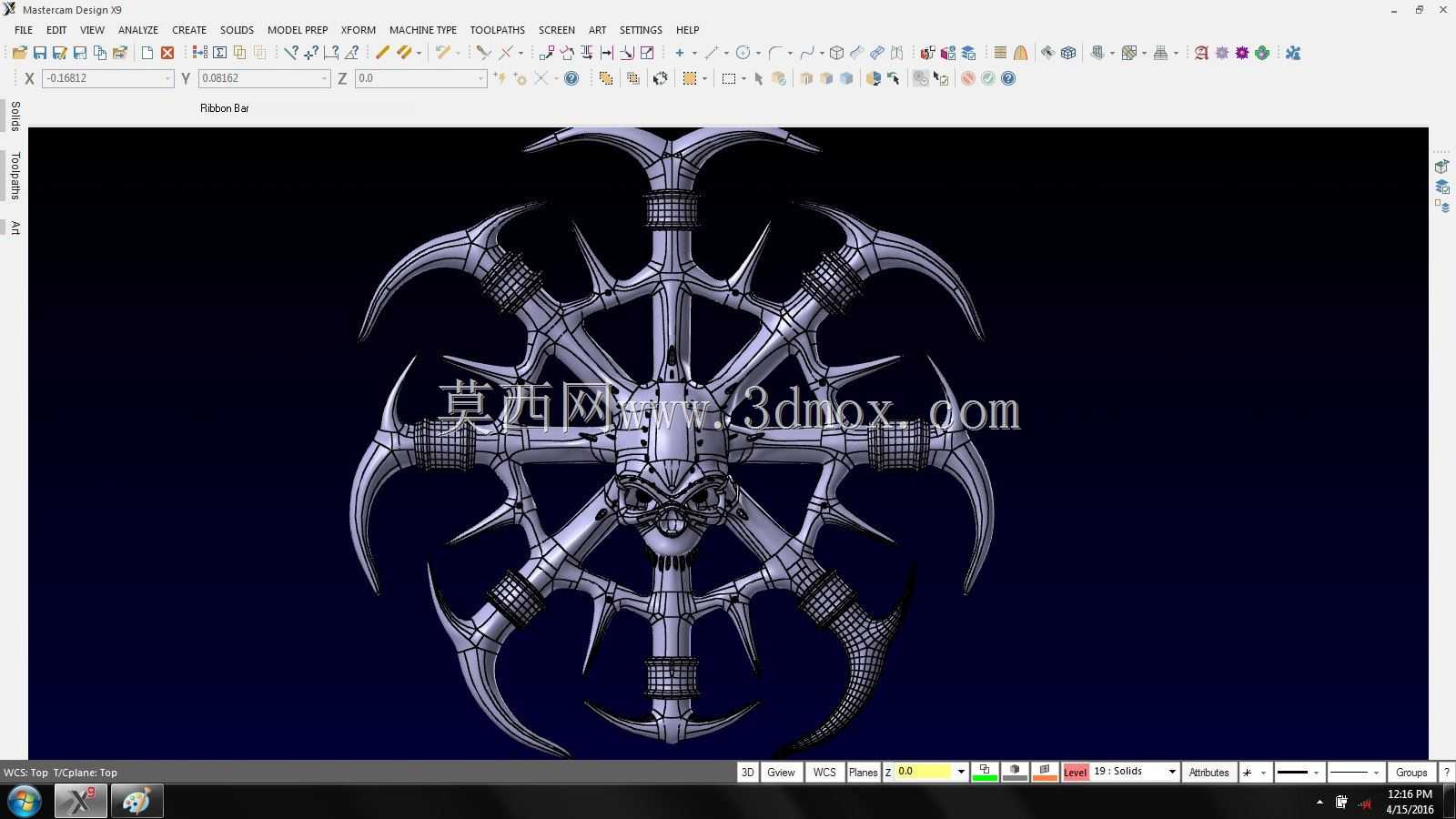

多刺放射状镂空网格异形结构造型

项目分类:通用机械零部件 发布时间:2021-12-10 ID:447131
  • 多刺放射状镂空网格异形结构造型
  • 多刺放射状镂空网格异形结构造型
  • 多刺放射状镂空网格异形结构造型
  • 多刺放射状镂空网格异形结构造型
  • 多刺放射状镂空网格异形结构造型
  • 多刺放射状镂空网格异形结构造型
  • 多刺放射状镂空网格异形结构造型
  • 多刺放射状镂空网格异形结构造型

  这类多刺放射状的镂空网格结构,最初的设计溯源是参考深海放射虫的生物骨架构型,在特种工程领域有不少适配场景。做结构设计的时候,首先要考虑的是不同应用场景下的受力边界,比如用作特种过滤元件的内支撑骨架时,径向伸出的刺状结构可以在滤材装填时形成均匀的支撑间隙,避免滤材受流体冲压后贴附在骨架表面造成通流面积骤降,镂空的网格构型则能在保证整体结构刚度的前提下,最大限度降低流体通过时的阻力,减少输送过程中的压损。

  从结构设计思路来看,整个构件采用中心对称的放射布局,所有刺状支撑从中心球形基体向外均匀发散,相邻的刺状结构之间用连续的网格筋条连接,形成一体化的空间桁架结构,这种构型的优势在于各个方向的受力可以通过筋条快速传递分散,不会出现局部应力集中的薄弱点。在做三维建模的时候,需要先确定中心基体的尺寸边界,根据实际安装空间的限制,中心基体的直径通常根据配套的安装接口尺寸确定,径向刺状结构的伸出长度则要根据使用场景的间隙要求调整,比如用在流体混合腔内部作为扰流元件时,刺的长度要控制在腔体内径的1/4以内,避免转动时和腔体内壁发生刮擦,同时要保证刺端的圆角处理,防止尖锐边角在长期流体冲刷下出现气蚀破损。

  如果将这类结构用作特种缓冲构件的内部填充,网格的筋条厚度和网格密度需要根据缓冲吸能的要求调整,筋条过厚会导致整体刚度过大,受冲击时无法通过结构变形吸收能量,筋条过薄则会在冲击载荷下直接发生脆性断裂,失去缓冲作用。设计时还要考虑安装边界的适配,整个结构的两端通常会设计定位轴颈,和配套的安装座采用间隙配合,方便快速拆装更换,定位轴颈的长度要根据安装座的厚度确定,保证装配后不会出现轴向窜动,同时轴颈上要设计密封槽,适配流体场景下的密封需求,避免介质从安装间隙处泄漏。

  在做网格构型设计时,所有筋条的交汇点都要做圆角过渡,避免直角交汇造成的应力集中,尤其是在刺状结构和中心基体连接的根部,要做加大的圆角处理,这个位置是整个结构受力最大的区域,不管是承受流体冲击还是外部挤压载荷,根部的应力水平通常是其他位置的2-3倍,圆角过渡可以有效降低应力峰值,提升整体结构的疲劳寿命。另外,整个结构的镂空率要根据使用场景调整,用作支撑骨架时空心率可以控制在60%-70%,兼顾刚度和通流性能,用作缓冲填充时空心率可以提升到80%以上,获得更好的变形吸能空间。

  这类结构在实际生产中如果采用金属3D打印工艺制作,还要考虑建模时的支撑添加位置,径向伸出的刺状结构如果悬垂角度超过打印工艺的临界角,就需要添加易去除的支撑结构,避免打印过程中出现翘曲变形,网格筋条的最小厚度要符合打印工艺的成型精度要求,不能小于设备的最小成型线宽,防止出现筋条缺失、成型不完整的问题。如果是采用铸造工艺生产,还要考虑拔模斜度和壁厚均匀性,避免出现壁厚突变造成的铸造缩孔缺陷,筋条的连接位置要设计工艺补缩通道,保证金属液可以顺利填充到所有结构位置。

  从实际使用的角度看,这种放射状镂空结构相比传统的直孔支撑或者板式支撑,在相同重量下的比刚度要高出40%以上,同时拥有更大的接触表面积,不管是作为扰流元件、过滤支撑还是缓冲填充,都能获得比传统结构更好的使用效果。设计时还要考虑不同工况下的材料适配,在腐蚀流体场景下要选用耐蚀合金材料,在高温场景下要选用高温合金,同时根据材料的强度参数调整筋条厚度和刺的长度,保证在额定工况下的结构变形量在允许范围内,不会和周边配套部件发生干涉。
