殡葬用收纳盒式哀书壳体结构设计

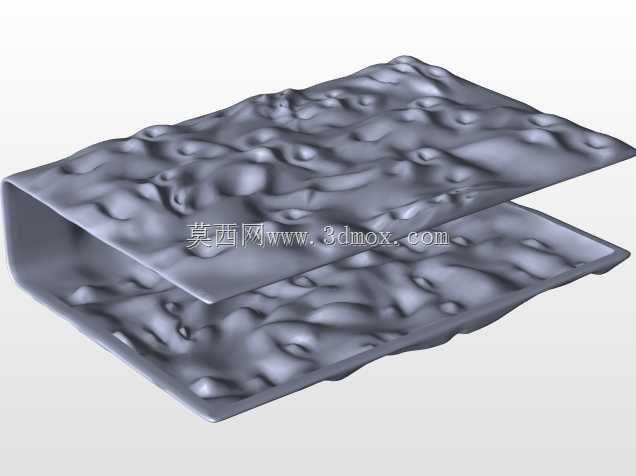

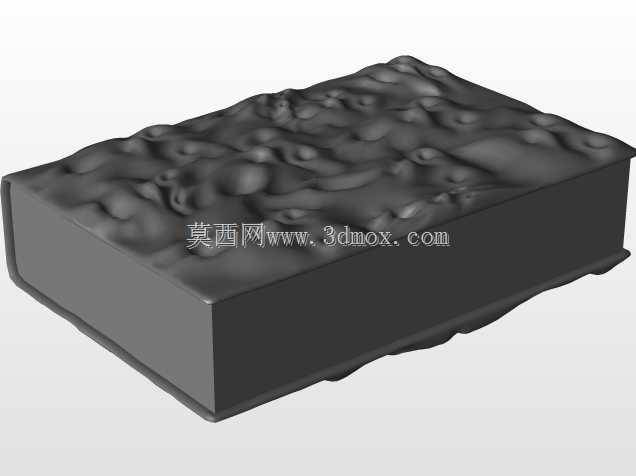

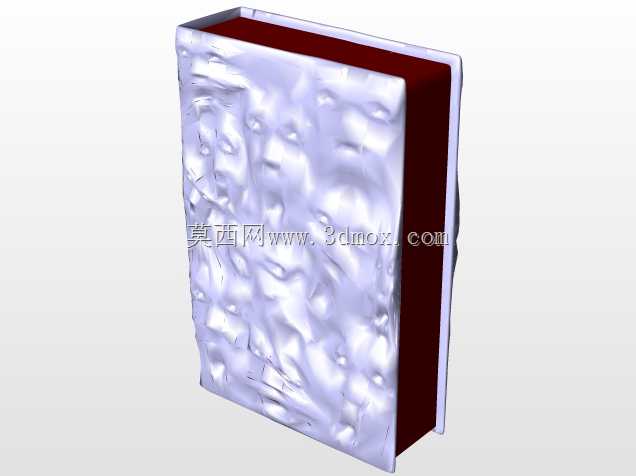

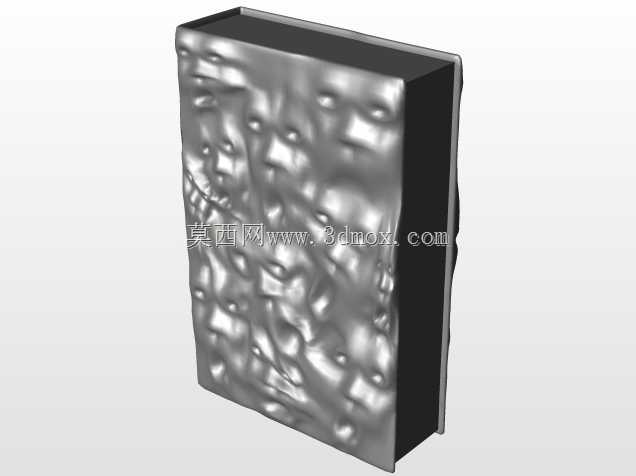

　　在殡葬用品的配套结构设计中，这类哀书收纳壳体的三维建模需要兼顾造型贴合度与结构实用性，不同于常规工业盒体的规整设计，该类产品的上盖曲面需要模拟织物褶皱的自然起伏形态，还原传统哀书包裹的视觉质感，同时下盒体采用直壁规整结构，保证内部收纳空间的利用率，避免曲面造型侵占内部存放区域。从实际应用场景来看，该类壳体主要用于殡葬仪式中纸质哀书、纪念文书的收纳存放，既可以作为仪式现场的陈设部件，也可作为随葬收纳容器使用，对结构的密封性、外观还原度有明确要求，上盖的曲面褶皱不能出现尖锐棱角，避免运输或摆放过程中出现剐蹭破损，下盒体的侧壁厚度需要均匀控制，保证注塑或3D打印成型时的收缩一致性，不会出现侧壁变形导致的盒盖扣合错位问题。

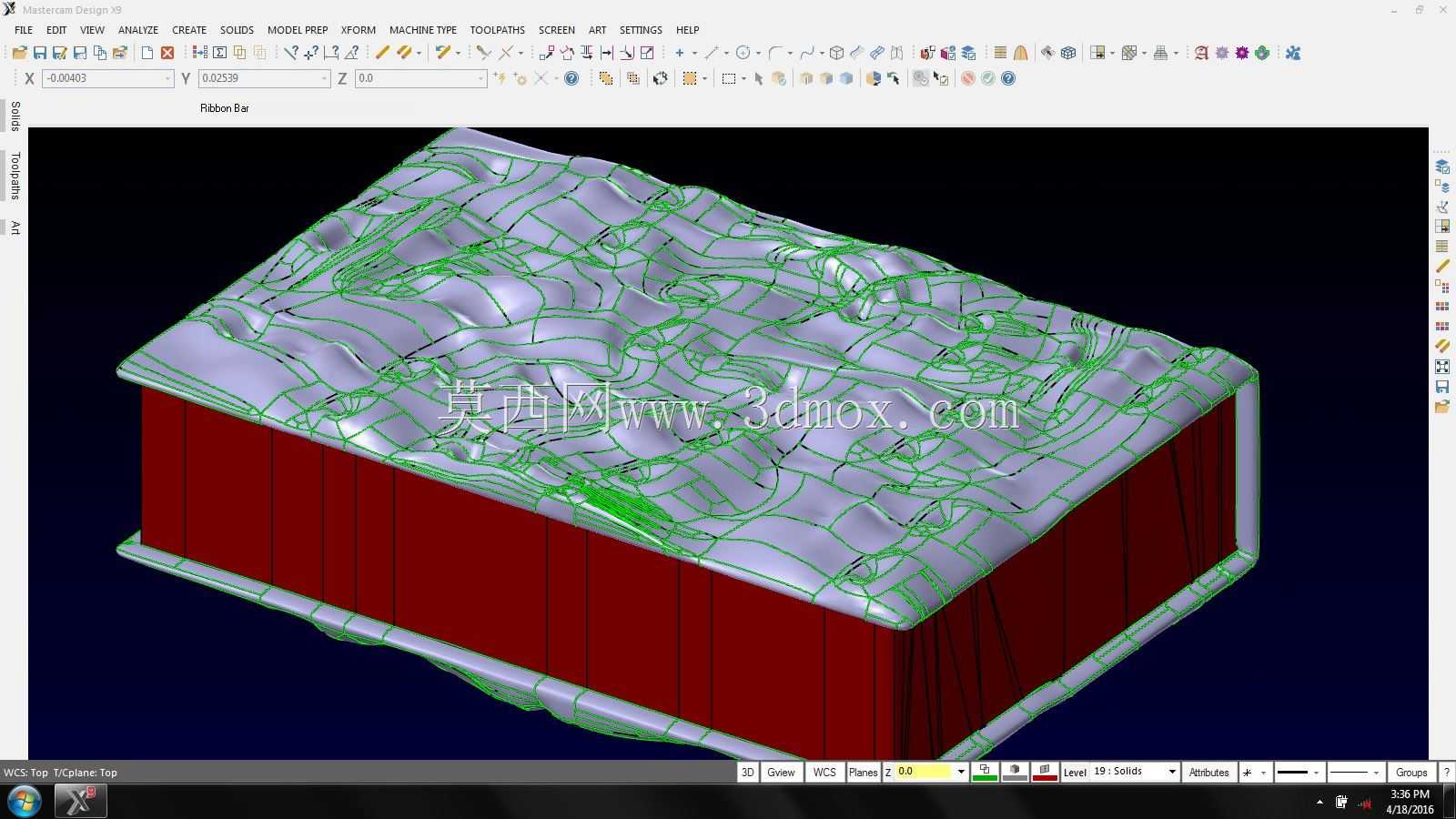

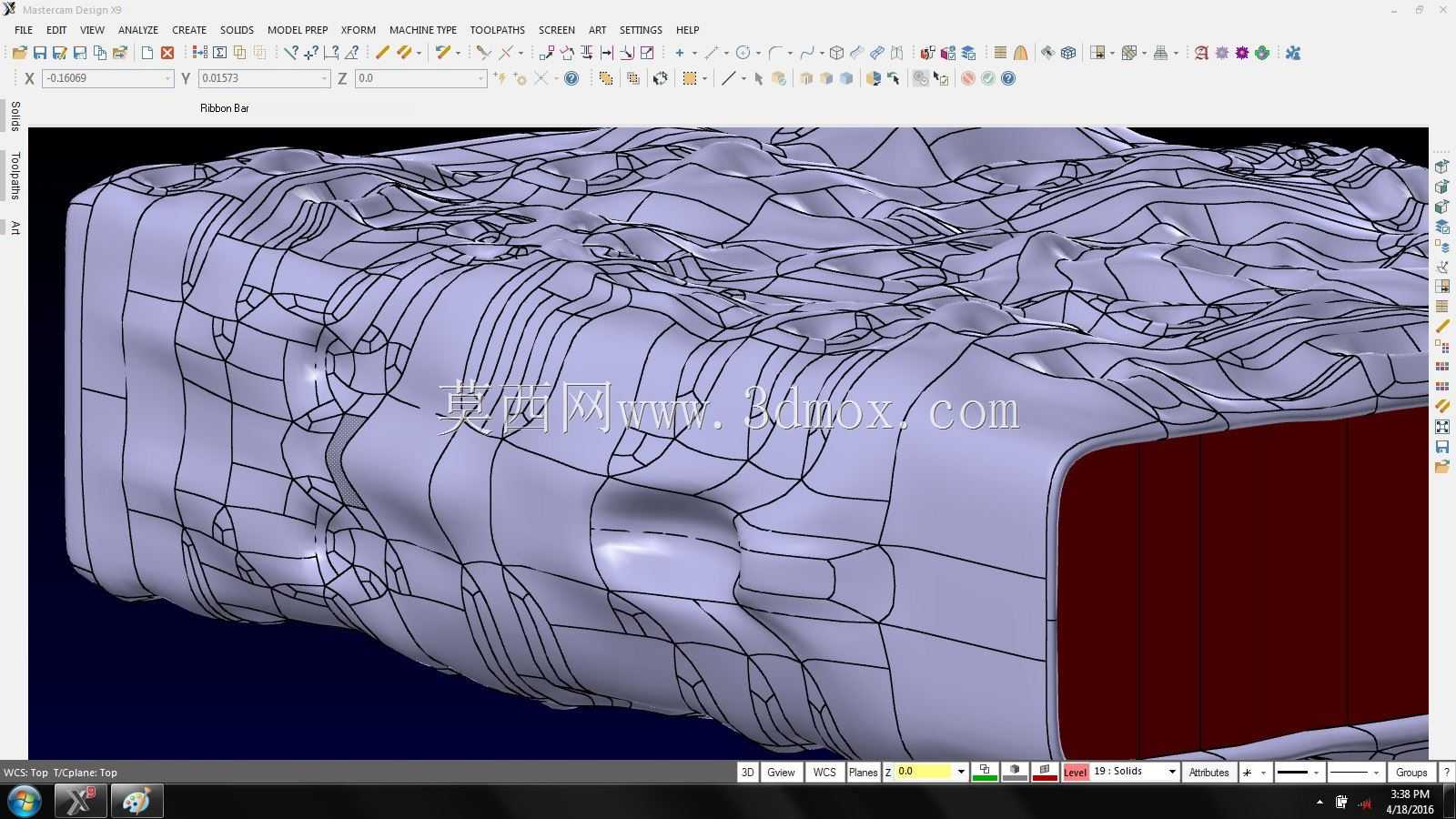

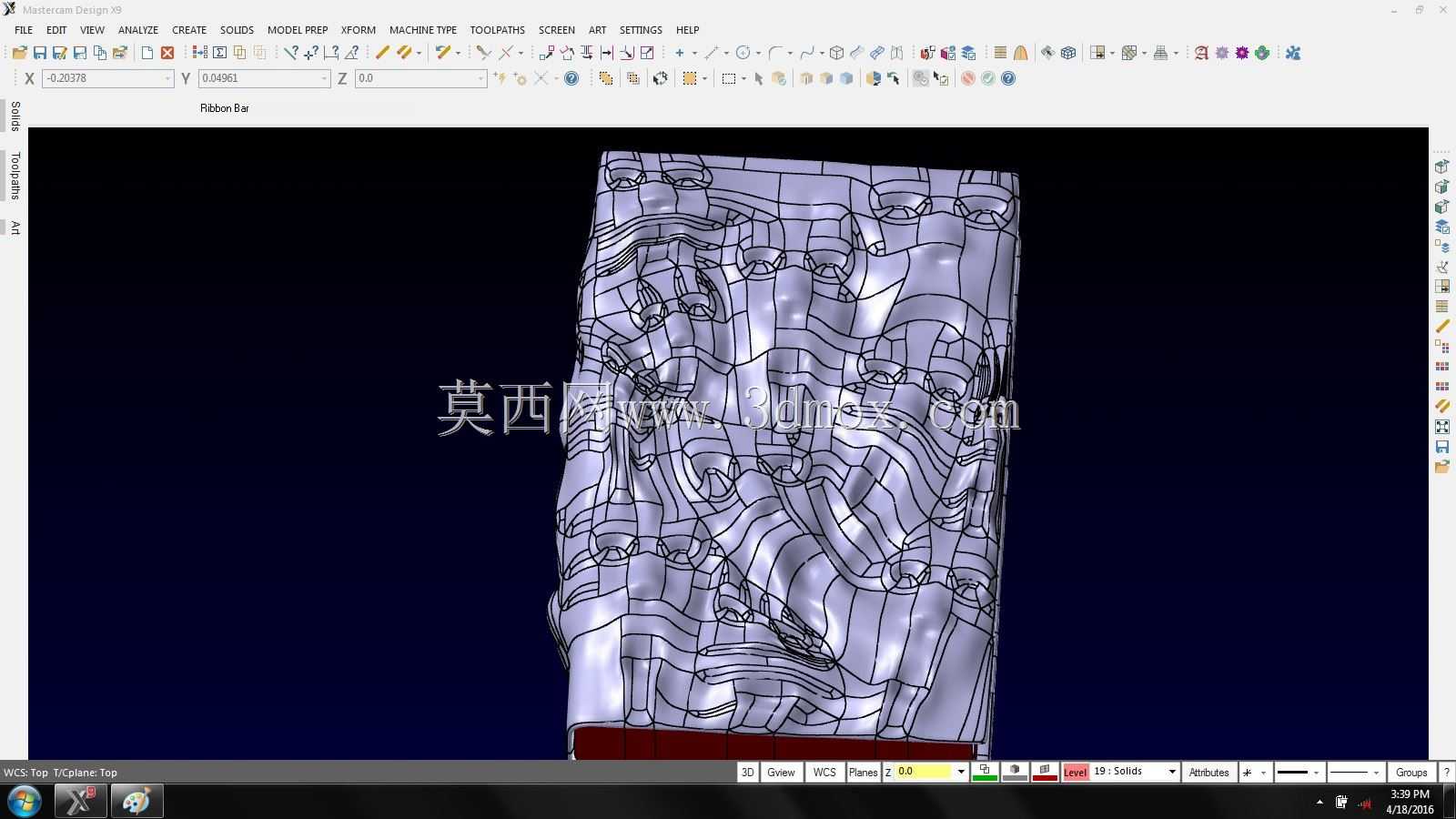

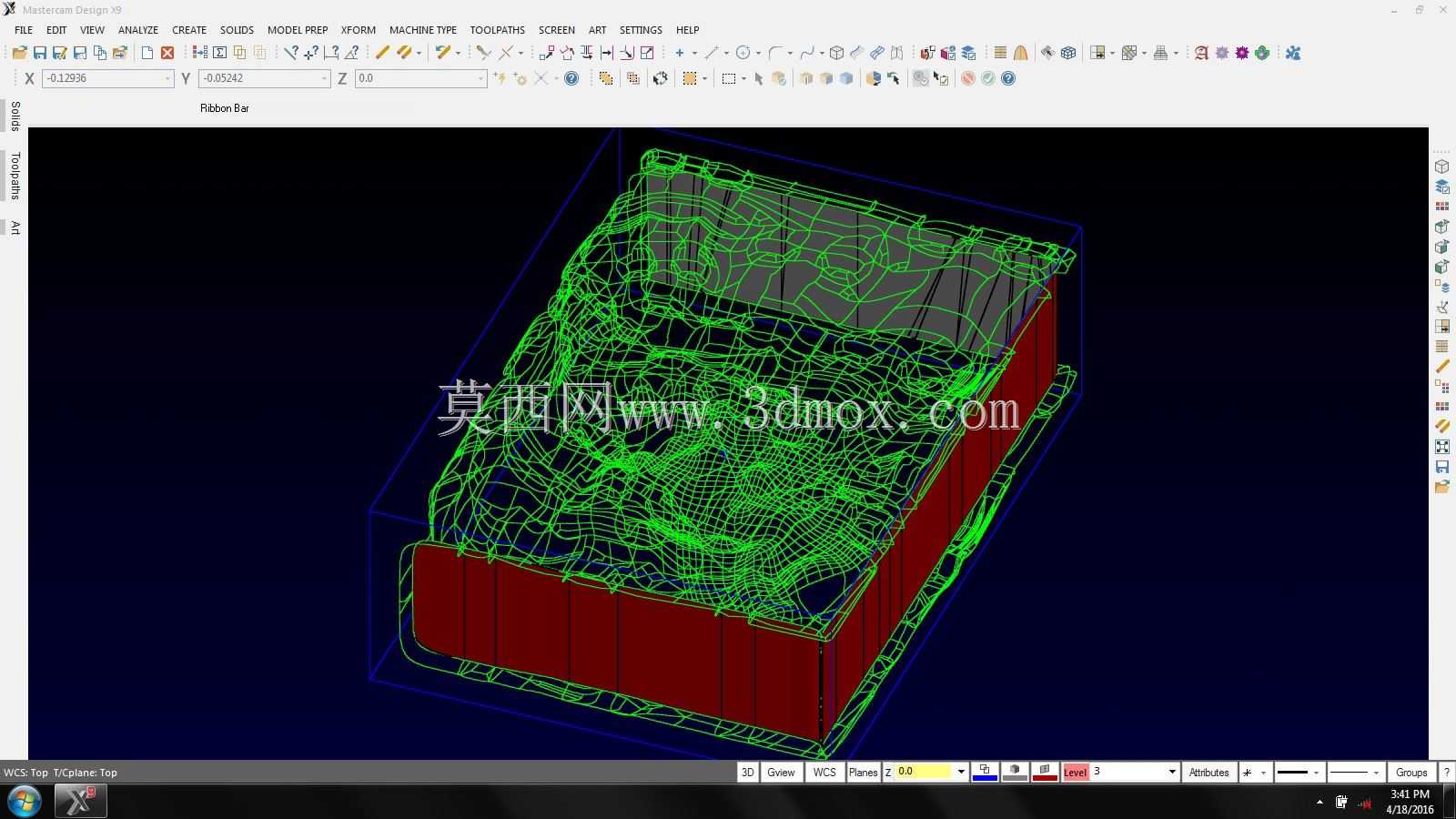

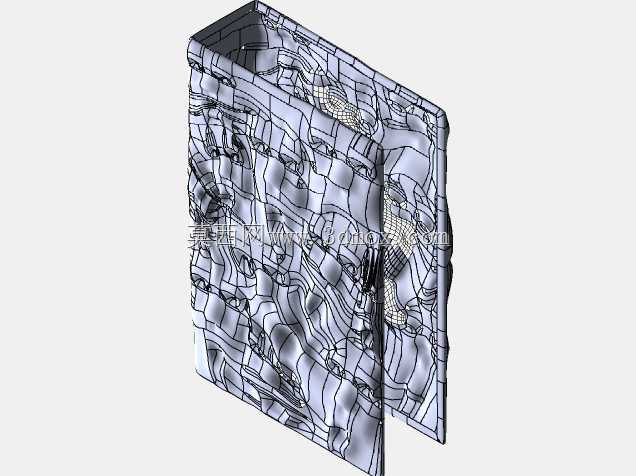

　　设计过程中首先处理曲面网格的重构问题，原始扫描得到的OBJ网格面存在大量碎面、重叠面，无法直接用于实体加工，需要先对网格面进行拓扑修复，删除冗余三角面，补全破孔区域，再通过曲面拟合的方式将离散网格转换为连续的NURBS曲面，保证曲面的G1连续，避免后续实体化后出现棱线突兀的问题。下盒体的直壁结构设计时，需要提前预留0.2至0.3毫米的扣合间隙，考虑到不同加工工艺的公差范围，盒口位置做微小的倒角处理，既可以提升扣合时的导向性，也能避免盒口边缘的应力集中，防止跌落时出现边角崩裂。安装边界方面，该壳体为独立收纳结构，不需要额外的外接安装位，整体外形的长宽高比例控制在3:2:1.2左右，符合常规文书的折叠尺寸，

　　内部存放空间的净尺寸比常规A4折叠后的文书尺寸大5毫米左右，预留出衬垫材料的安装空间，上盖的曲面最高点距离盒口的高度不超过20毫米，避免整体造型过于臃肿，影响摆放时的视觉协调性。从结构强度角度考虑，下盒体的底部做1.5毫米厚度的加强筋网格，筋条高度3毫米，间距15毫米，既可以减少材料用量，也能提升底部的抗变形能力，避免放置时因底面不平出现翘曲，上盖的曲面区域厚度均匀控制在1.8毫米，褶皱起伏的落差控制在8毫米以内，防止曲面落差过大导致成型时出现壁厚不均、局部缩痕的问题。在曲面转换实体的过程中，需要反复检查曲面的闭合性，对曲面之间的拼接缝隙做公差范围内的延伸缝合，确保实体化后没有非流形几何、破面等问题，满足后续数控加工、模具开模或者3D打印的几何要求，同时对所有外露边缘做R0.5的圆角处理，符合殡葬用品的安全使用要求，避免尖锐边缘划伤操作人员。
