多边形网格转NURBS曲面异形装饰构件

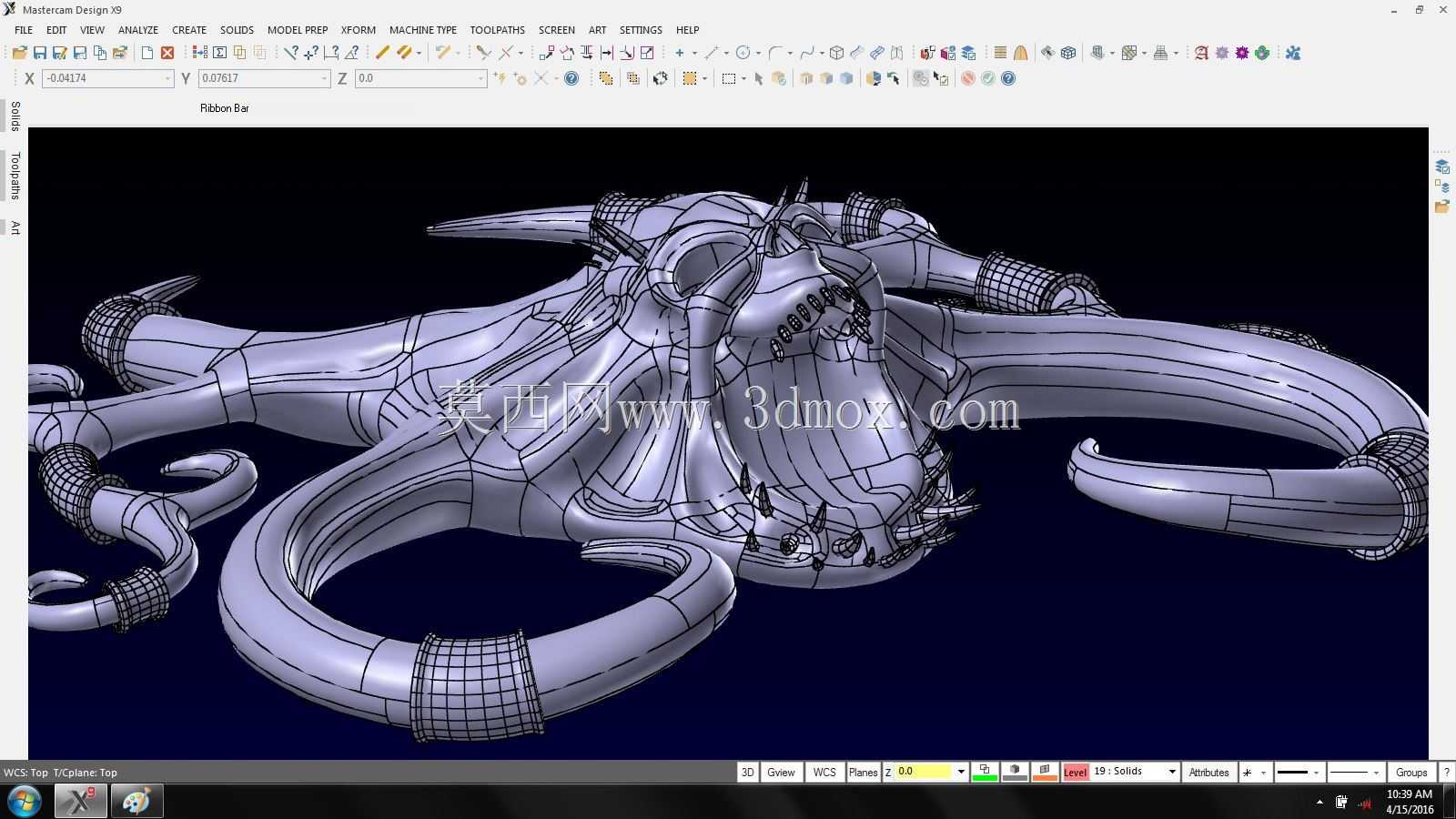

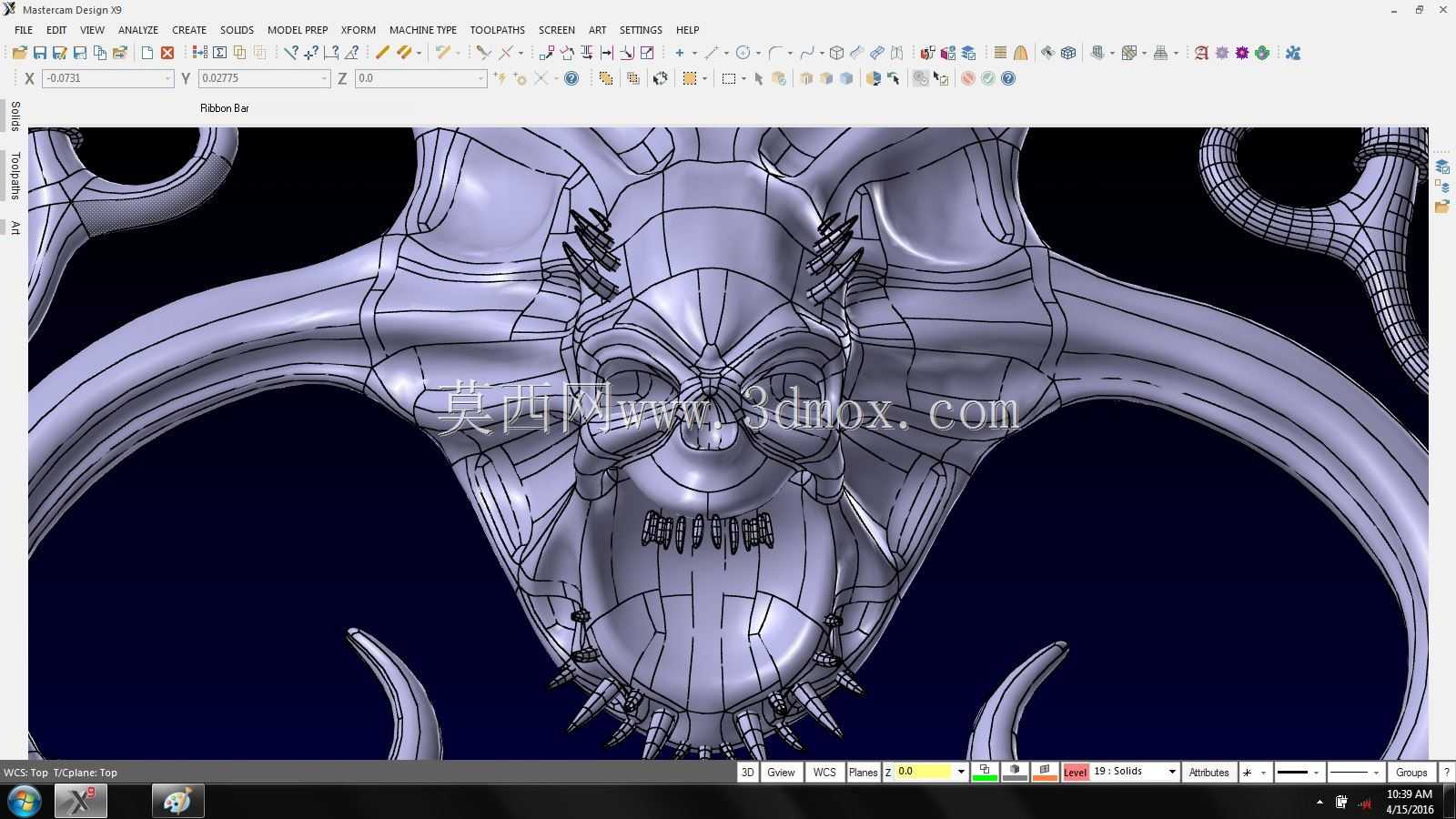

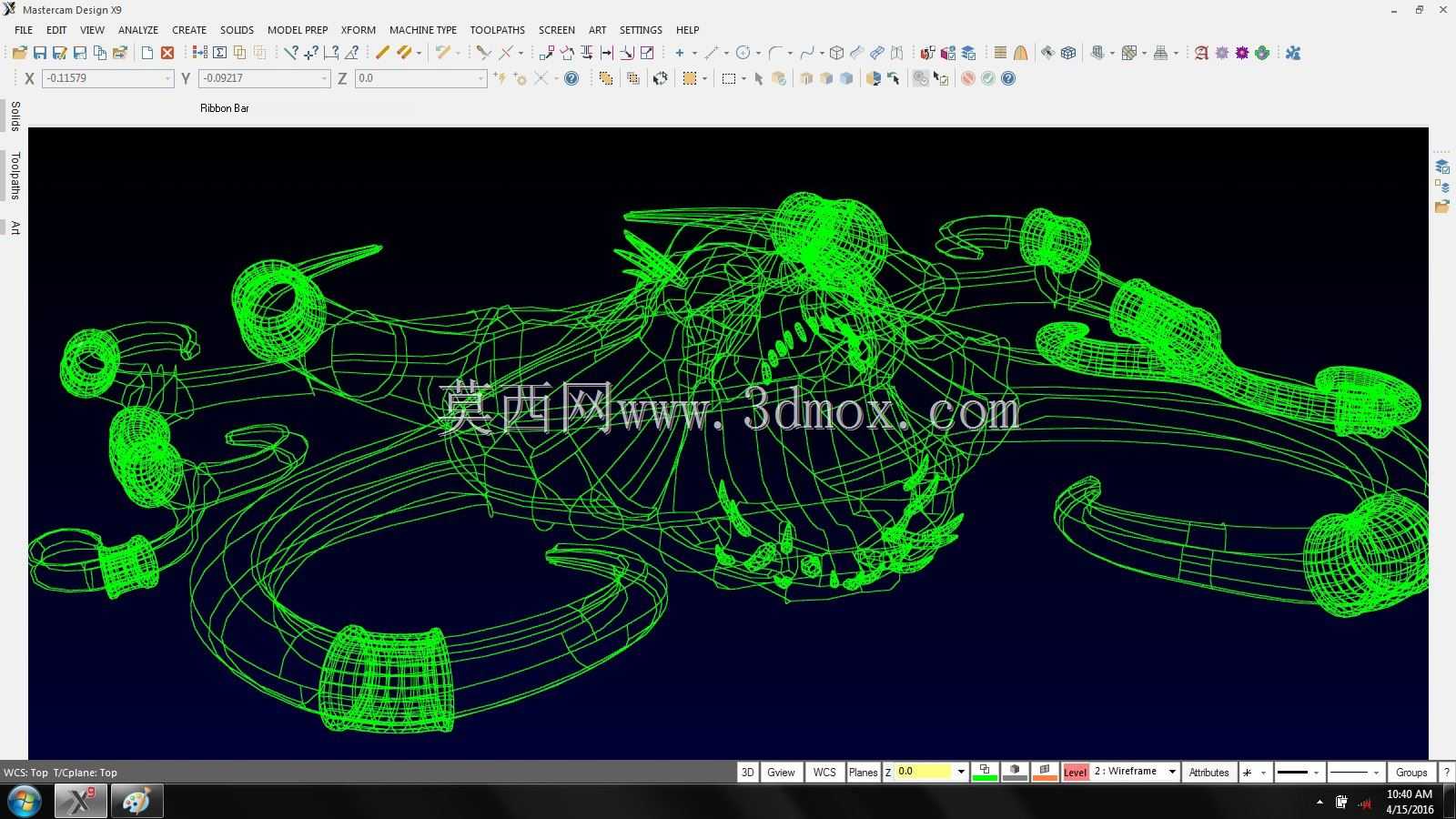

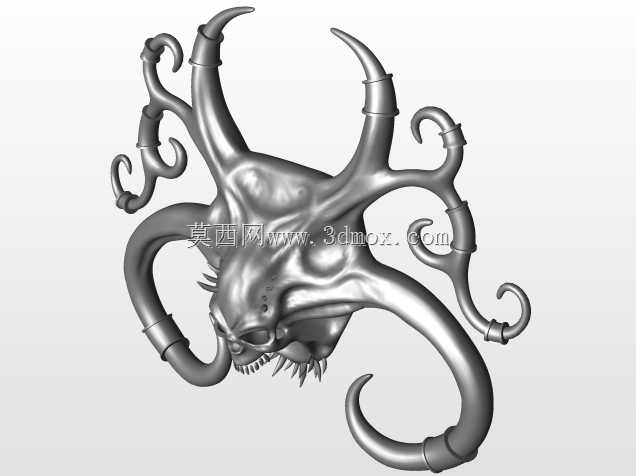

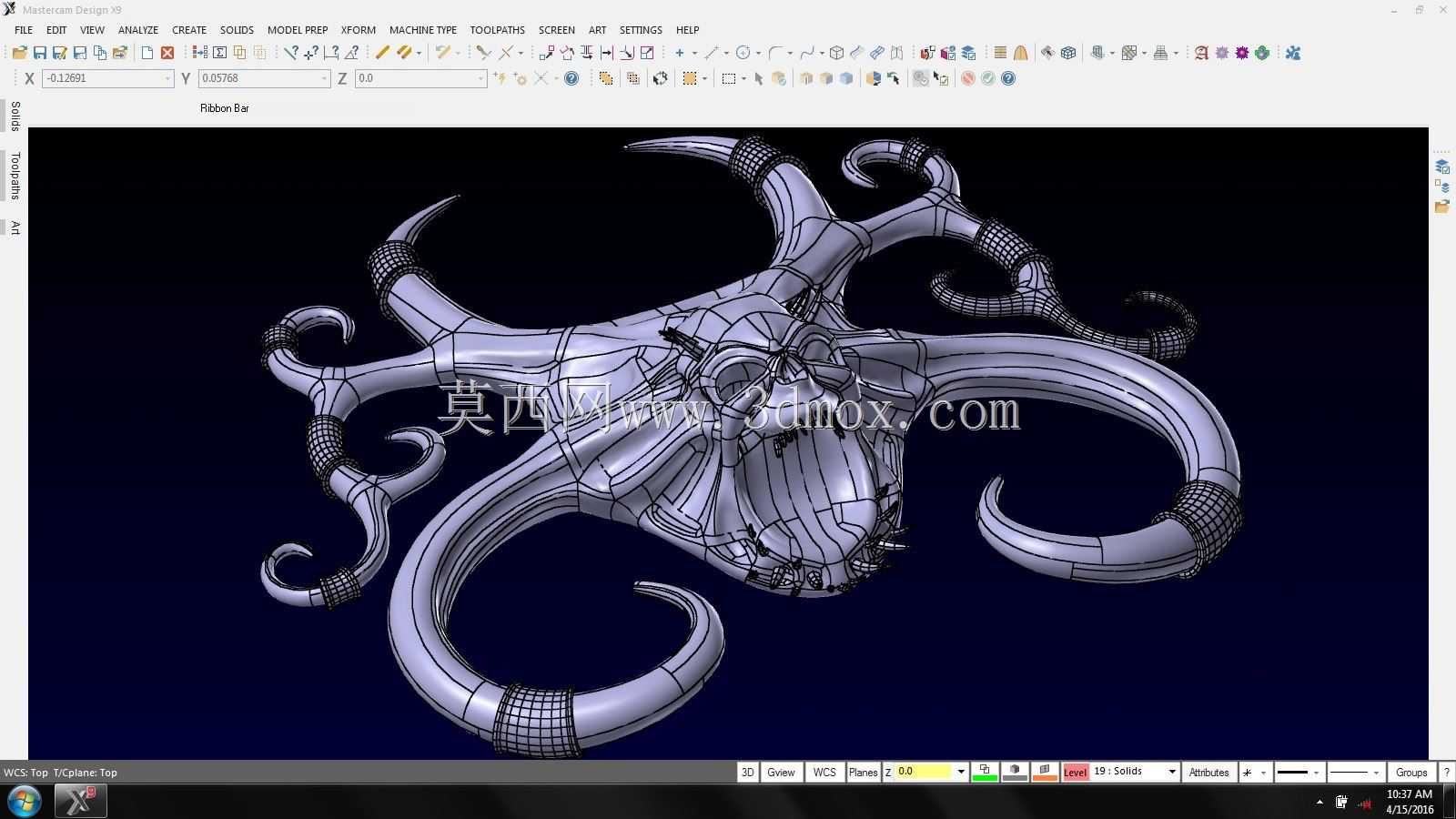

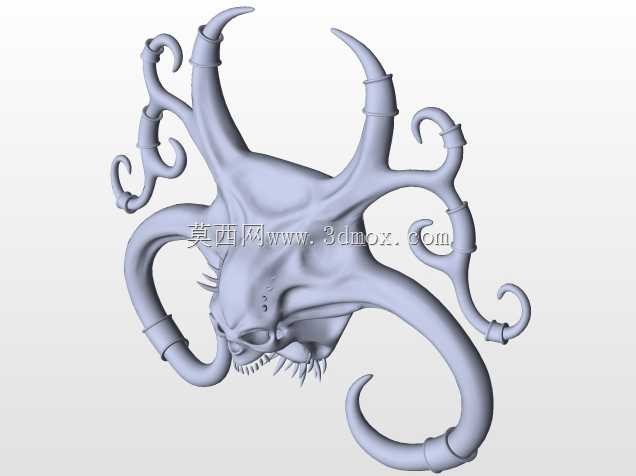

　　在文创产品外观开发、主题场景装饰构件加工、影视道具实体化制作的实际项目中，经常会遇到多边形网格模型无法直接对接数控加工、3D打印实体输出的问题，这类由OBJ格式导入的三角网格模型，本质是由海量离散三角面片拼接而成的近似曲面，不仅面片数量庞大导致设备运算负载过高，还存在曲面连续性差、无法提取精准加工轮廓、壁厚参数无法统一设置的缺陷，直接用于生产会出现加工路径跳刀、曲面表面有明显棱线、实体壁厚不均导致打印翘曲的问题。这套经过OBJ到NURBS转换处理的异形曲面构件，核心是通过拓扑重构的方式，将原本离散的三角网格拟合为具备G2连续特性的NURBS曲面，从根源上解决多边形模型无法直接用于工业生产的痛点。

　　从实际应用场景来看，这类异形曲面构件可直接对接主题乐园的装饰雕塑加工、潮玩手办的模具开发、定制化艺术装置的结构设计环节，相比原始网格模型，转换后的NURBS模型可以直接在主流三维设计软件中进行壁厚抽壳、安装卡扣结构添加、分型面提取等后续结构设计工作，不需要设计人员重新描线建模，能将异形艺术造型的结构开发周期缩短60%以上。在曲面重构的设计思路上，并没有采用整体一次性拟合的方式，而是先根据模型的造型特征将整体结构拆分为环形卷曲段、端部连接座、表面纹理凸起三个独立的特征区域，针对不同区域的曲率变化率设置对应的拟合公差，其中大曲率平滑过渡的环形卷曲段采用较大的曲面片跨度，保证曲面的顺滑度，减少后期曲面拼接的工作量；对于端部的连接座区域，因为后续需要加工安装孔位、配合定位面，所以拟合公差控制在0.02mm以内，保证安装基准面的平面度与孔位坐标的精准性；表面的纹理凸起区域则采用小跨度曲面片拟合，保留原始造型的细节特征，避免纹理在转换过程中出现失真变形。

　　从安装边界与尺寸适配的角度来看，模型整体的外轮廓包络尺寸可根据实际加工场景进行等比例缩放，缩放过程中因为NURBS曲面的参数化特性，不会出现多边形模型缩放后表面面片变形、法线翻转的问题。端部的连接座预留了标准化的安装平面，可根据实际安装需求在平面上加工M4-M8的螺纹安装孔，安装孔的中心距可随整体缩放比例自动适配，不需要重新调整孔位坐标。环形卷曲段的最小曲率半径控制在5mm以上，完全满足数控铣削加工的刀具最小加工半径要求，不会出现刀具无法进入的加工死角，也适配FDM、光固化等主流3D打印工艺的最小成型壁厚要求，抽壳后设置2mm的均匀壁厚即可满足普通装饰构件的结构强度需求，如果是用于承重场景的构件，可在曲面内部添加环形加强筋，加强筋的走向完全贴合曲面的曲率方向，不会出现加强筋与曲面之间出现间隙、拓扑不合并的问题。

　　在实际生产验证环节，转换后的NURBS模型导入加工编程软件后，可直接生成连续的曲面加工路径，不会出现原始网格模型编程时常见的路径断点、抬刀次数过多的问题，加工后的表面粗糙度可达到Ra1.6，不需要后续大量的手工打磨工序，仅需简单的表面抛光即可进行后续的喷涂、电镀等表面处理。针对不同的加工材料，比如ABS塑料、树脂、铝合金、石膏等，模型可直接调整曲面偏移量来预留加工余量，不需要重新进行曲面拟合，偏移后的曲面依然保持原有的连续性，不会出现曲面破面、重叠的问题。另外，这类转换后的NURBS模型还可直接用于有限元结构分析，相比原始网格模型，分析过程中网格划分的质量更高，应力集中区域的计算结果更精准，能帮助设计人员快速判断异形结构的薄弱位置，针对性调整局部壁厚或者添加加强结构，避免实体加工后出现结构断裂、变形的问题。
