OBJ网格转Nurbs曲面异形曲面构件

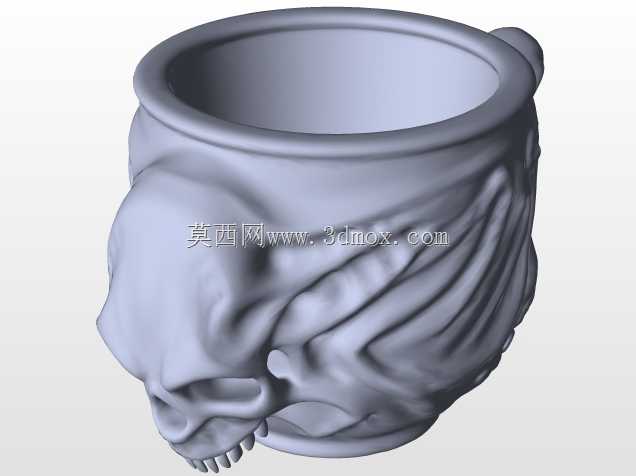

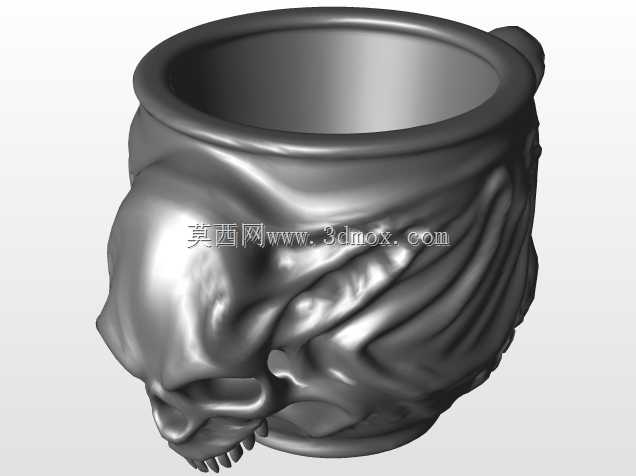

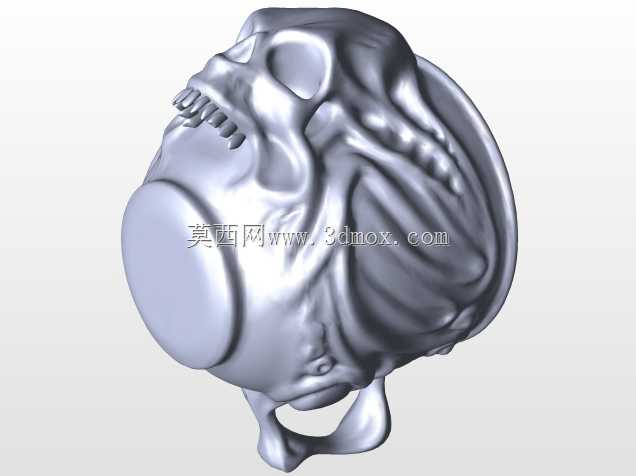

　　在逆向工程与产品正向开发衔接的场景中，多边形网格转Nurbs曲面的处理一直是结构设计环节的常见痛点，很多通过扫描、OBJ格式导入的网格模型仅由三角面片构成，无法直接用于参数化修改、模具开模、工程图导出或者有限元分析，这类网格模型的面是离散的，没有连续的曲率信息，在做壁厚调整、装配配合、曲面光顺处理时会出现大量破面、变形的问题，根本无法满足生产加工的精度要求。这次完成的曲面转换成果，核心是把离散的三角面片网格重构为连续的Nurbs曲面面片，再通过曲面缝合、实体增厚等操作生成可编辑的实体模型，整个过程没有保留原始网格的三角面特征，重构后的曲面具备G2连续的曲率过渡，不管是用于外观件的渲染验证，还是后续的结构修改、数控加工编程，

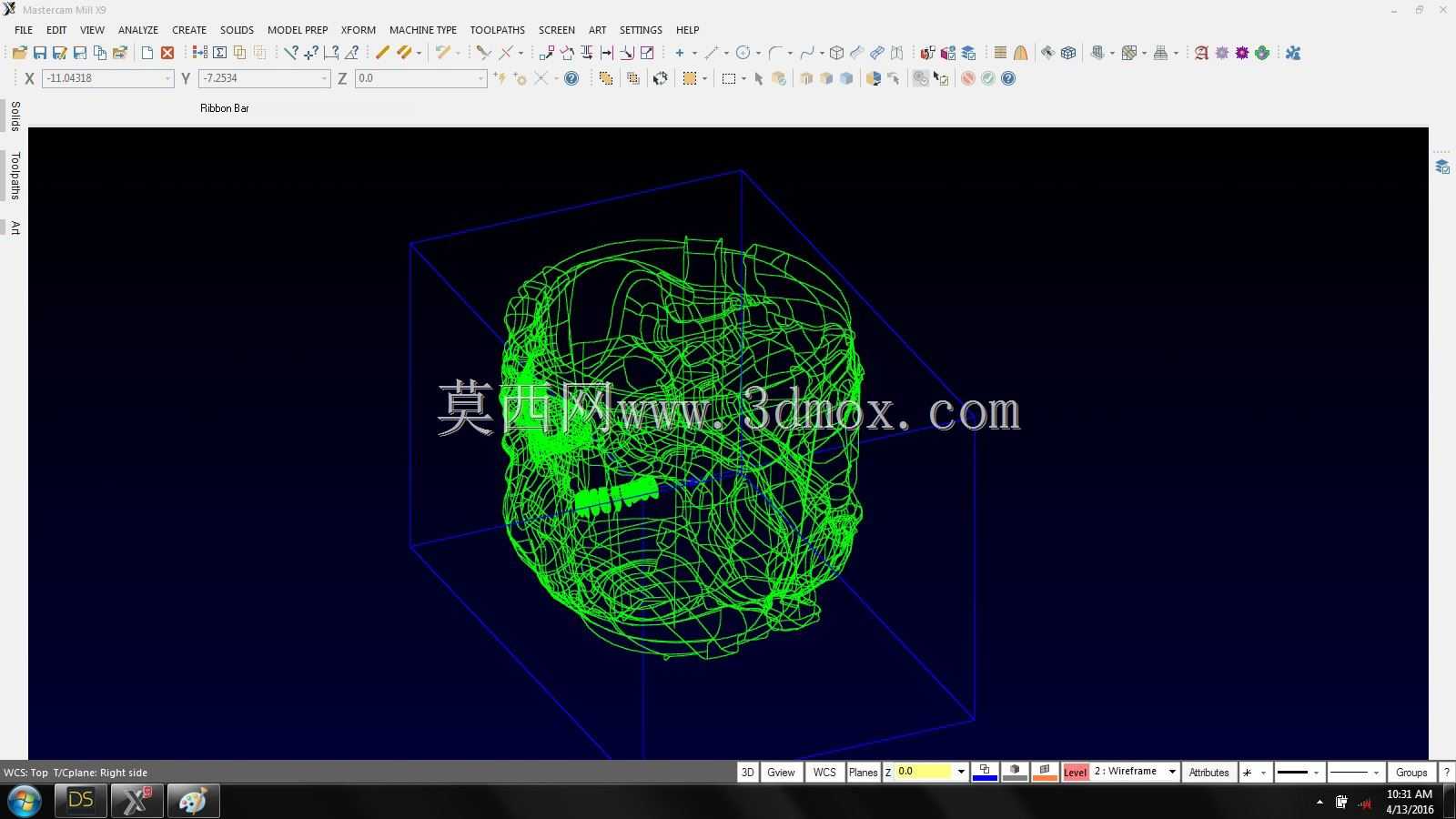

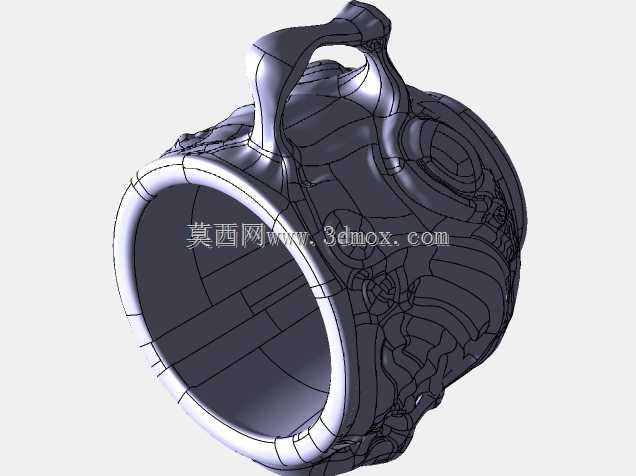

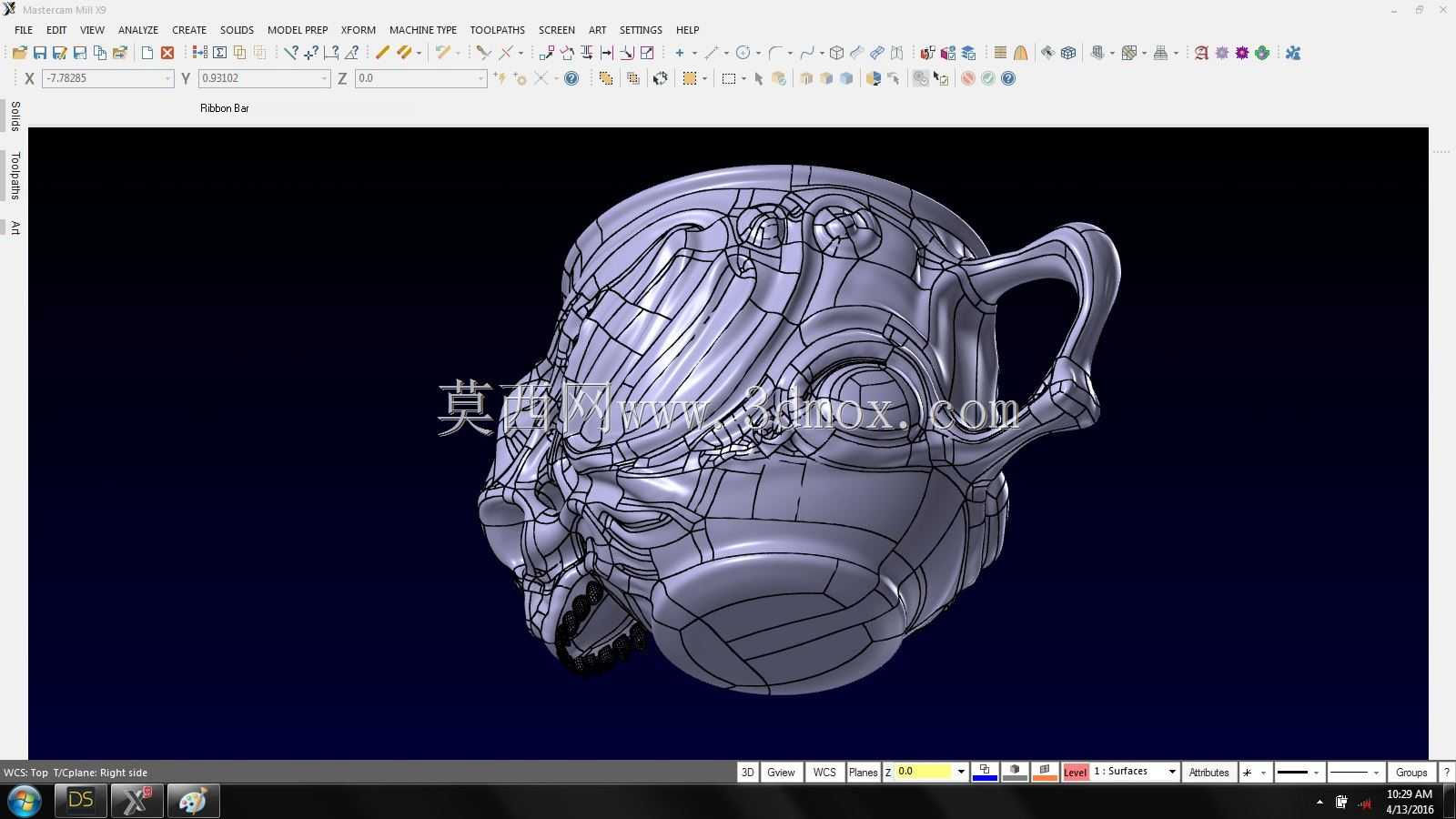

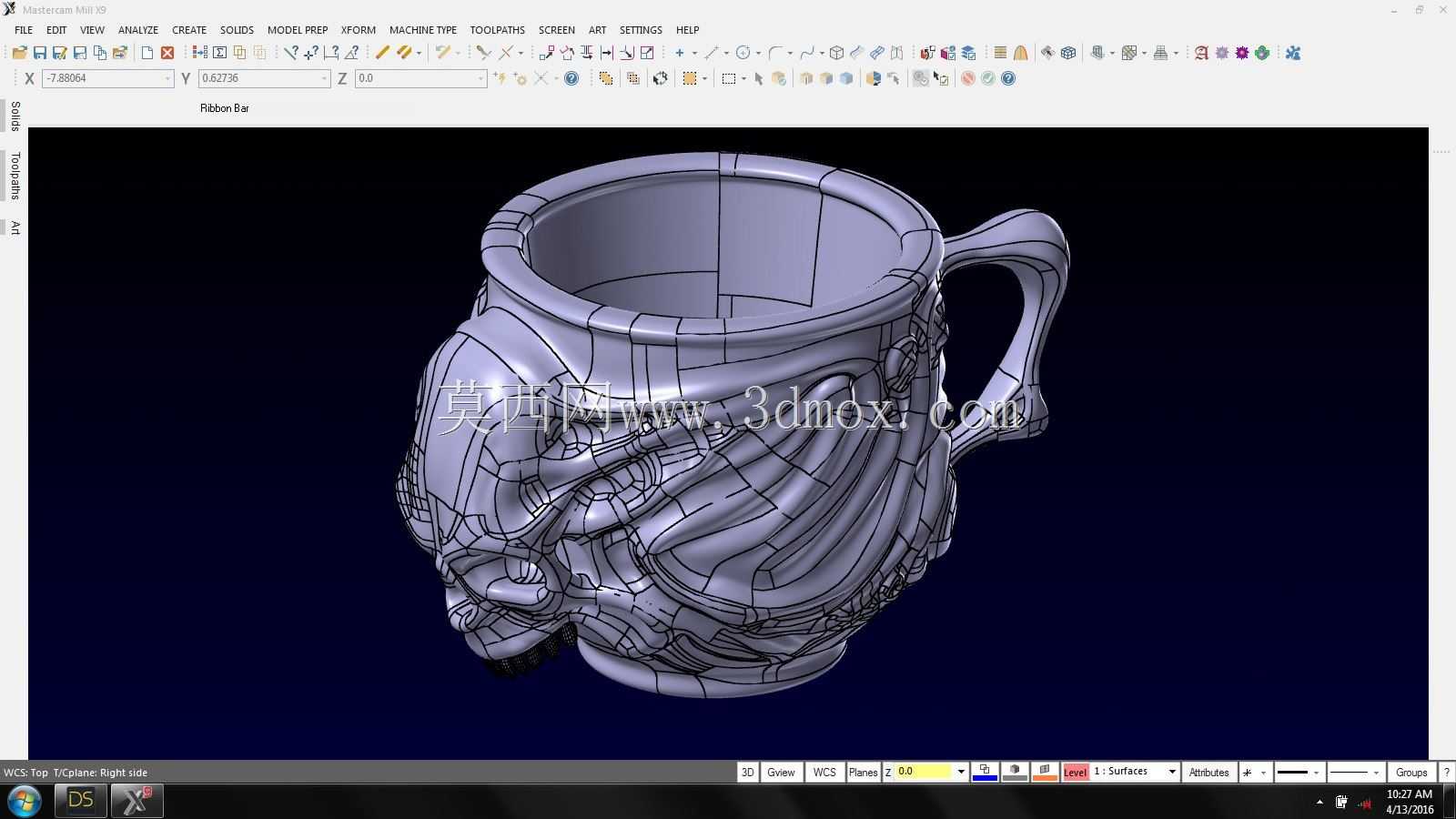

　　都能直接调用。从实际应用场景来看，这类转换成果可覆盖多个工业领域，比如文创产品的结构开发，很多异形外观的文创摆件、定制化容器最初都是通过多边形建模软件输出OBJ格式，要做结构落地就必须转成可编辑的Nurbs实体；还有逆向测绘的零部件，扫描得到的点云封装后是STL或OBJ网格，要做备件仿制、结构改进，也需要完成曲面重构才能进入参数化设计流程；甚至在工业设计的方案迭代阶段，设计师用多边形软件快速推敲的外观方案，转成Nurbs实体后结构工程师就能直接开展壁厚设计、安装位预留、配合公差设置等工作，不用从零开始重新建模，能大幅缩短方案落地的周期。从设计思路上来说，这次的曲面转换没有采用自动曲面生成的一键式处理，自动生成的曲面往往会产生大量碎面，后续编辑时选面、改面的效率极低，而且碎面之间的连续性很难保证，加工时容易出现刀路顿挫的问题。处理过程中先对原始网格做了网格修复，把重叠面、非流形边、自由边全部处理干净，再根据模型的曲率变化划分曲面分块区域，在曲率变化平缓的大面区域用较大的曲面面片拟合，保证曲面的光顺度，在棱角、转折、细节特征区域则加密曲面控制点，保留原始模型的细节特征，不会出现特征圆角被抹平、轮廓变形的问题。所有曲面面片生成后，逐片检查相邻曲面的连续性，确保相邻面之间的位置、切线、曲率都满足连续要求，再通过缝合操作把所有曲面拼成封闭的面组，最后做实体检查，确认没有零厚度、自相交、破面等实体错误，

　　最终得到的实体模型可以直接导入各类参数化设计软件开展后续工作。从模型的边界特性来看，重构后的实体完全保留了原始OBJ模型的外形轮廓尺寸，整体外边界和原始网格的偏差控制在0.02mm以内，完全满足常规工业产品的加工精度要求，不管是做3D打印的手板验证，还是做注塑模具的分型设计，都不需要再额外调整轮廓尺寸。模型的安装边界可以根据实际使用需求灵活调整，因为是可编辑的Nurbs实体，在需要设置安装位、配合止口、连接结构的位置，可以直接通过拉伸、切除、圆角等常规特征操作添加结构，不会像网格模型那样只能做布尔运算产生碎面。在实际生产环节，这类重构后的Nurbs模型还能直接导出为数控加工可用的格式，编程人员可以直接选取连续曲面生成刀路，

　　不用再做额外的曲面补面、修复工作，能减少数控编程阶段的前处理工作量。另外，重构后的曲面因为具备连续的曲率信息，在做有限元分析的时候，网格划分的质量会比原始三角网格高很多，不会出现因为网格质量差导致的分析不收敛、结果偏差大的问题，能给结构强度校核、受力变形分析提供可靠的模型基础。很多设计人员在处理多边形网格转Nurbs的时候，容易出现曲面光顺度和细节保留无法兼顾的问题，要么光顺过度丢失了原始设计的细节特征，要么保留细节导致曲面碎面太多无法编辑，这次的处理过程在两者之间做了平衡，大面保证足够的光顺度，细节特征区域精准拟合原始轮廓，不管是外观视觉效果还是结构编辑的便利性，都能满足实际工程的使用要求。对于日常需要处理逆向模型、跨格式模型转换的结构设计人员来说，这类经过完整重构的Nurbs实体，可以直接作为设计基础，省去大量曲面修复、重构的时间，把更多精力放在结构优化、功能实现的环节，而不是耗费在模型格式转换的基础工作上。
