超写实金属构件与拟人化金属形象渲染作品

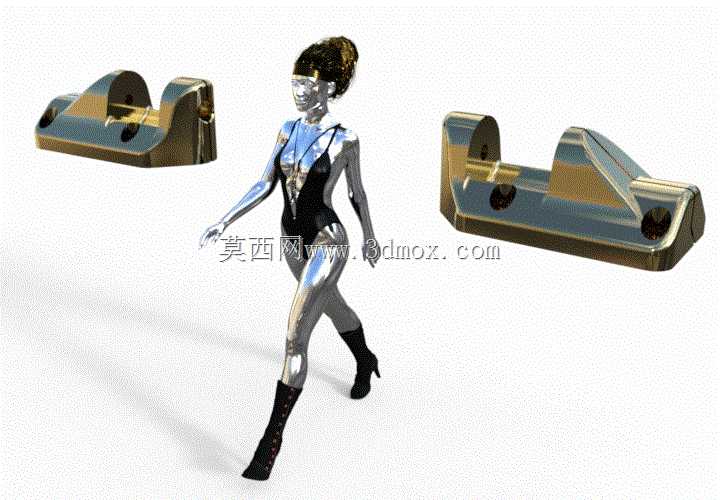

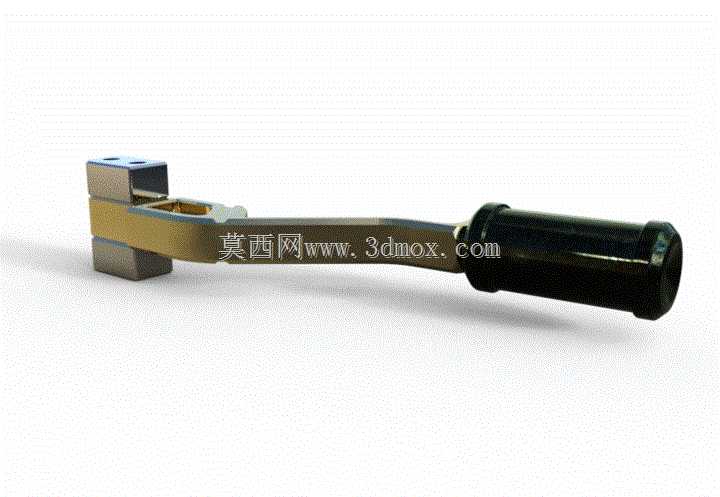

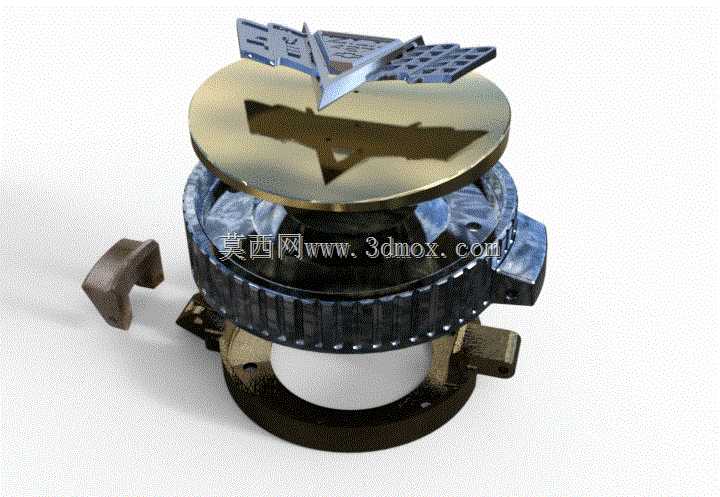

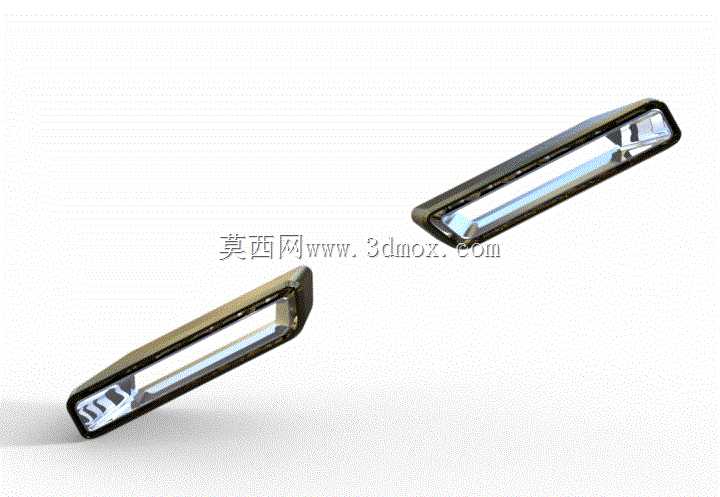

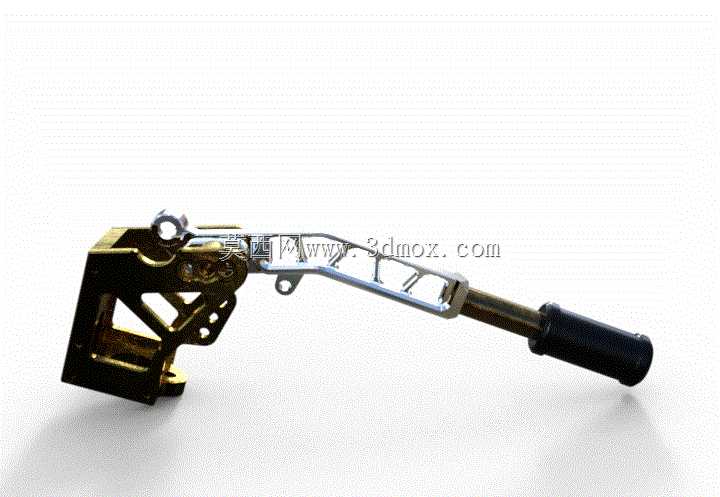

　　在机械结构设计的视觉呈现环节，渲染效果的真实度直接影响方案评审、客户沟通的效率，很多时候一线结构工程师需要拿出足以混淆实拍与建模的渲染成果，来验证表面处理工艺的视觉匹配度、装配场景的光影合理性，这套渲染内容里的金属支座类构件，是日常设备机架、工装夹具定位环节常用的连接部件，这类构件通常承担两个平行结构件之间的铰接支撑作用，主体采用一体化铣削成型后做镜面镀铬处理，表面粗糙度要求达到Ra0.8以下，才能呈现出图中高反射的金属质感。

　　从设计思路上看，这类支撑构件的两个同轴安装孔需要严格控制同轴度公差，通常要控制在0.02mm以内，避免铰接轴穿入后出现卡滞、偏磨的问题，构件底部的两个沉头孔是用于将支座固定在安装基准面上，沉头深度需要匹配对应内六角螺栓的头部高度，保证安装后螺栓头不突出构件表面，不会干涉相邻铰接部件的摆动行程。构件的外形过渡处全部采用圆角处理，一方面是消除铣削加工的应力集中点，提升构件的交变载荷承受能力，另一方面也是为了镀铬处理时避免尖角处出现镀层厚度不均、结瘤的问题，保证表面质感的一致性。

　　在实际应用场景中，这类镜面镀铬的金属支座多用于对外观质感有要求的展示类设备、高端实验装置的铰接部位，相比普通发黑处理的构件，镀铬层不仅有更好的金属质感，还具备更强的防锈抗腐蚀能力，在洁净车间、展示展厅的环境下长期使用也不会出现表面氧化发乌的问题。安装这类构件时需要注意，安装基准面的平面度需要控制在0.03mm以内，否则锁紧固定螺栓后会导致构件本体出现微变形，直接影响两个铰接孔的同轴度，后续铰接部件转动时会出现阻尼不均、磨损加快的问题。

　　图中搭配的拟人化金属形象，本质是用来做渲染质感的参照对比，通过人体形态的曲面反射、不同角度的光影变化，来验证金属材质的反射参数、环境贴图的匹配度是否足够真实——毕竟规则几何形态的构件很容易通过参数调整做出逼真效果，但复杂曲面的人体模型可以暴露材质参数、光影设置的问题，比如反射强度过高会让金属看起来像塑料镀铬件，反射模糊参数不对会让镜面效果发雾，环境光的角度偏差会让金属表面的高光显得生硬不自然。做这类超写实渲染的时候，通常会先调试简单几何体的材质参数，再导入复杂曲面的参照模型验证质感，最后再放入实际的机械构件做最终的光影调整，保证最终输出的渲染图里，金属构件的质感和真实机加工后镀铬的成品视觉效果完全一致，不用等到零件加工出来就能提前确认表面处理的视觉效果，减少工艺打样的反复成本。

　　从安装边界来看，这类支座构件的整体宽度通常在80mm左右，两个铰接孔的中心距根据承载需求不同有不同的规格，图中展示的款式中心距在60mm，适配直径12mm的铰接轴，单支座的静态承载能力可以达到800kg，足够满足大部分小型工装、展示设备的铰接支撑需求。构件侧面的斜向加强筋是在不增加整体壁厚的前提下提升构件的抗弯折能力，避免铰接部位承受径向载荷时出现构件变形断裂的问题，加强筋的厚度通常设置为主体壁厚的0.8倍，和主体连接处采用R3的圆角过渡，避免加工和热处理环节出现应力开裂的问题。

　　在三维建模环节，这类构件的建模需要注意安装孔的位置度公差标注，沉头孔的倒角角度要和标准螺栓的头部角度匹配，通常采用90度沉头角，所有加工面的拔模角度要控制在1度以内，避免后续 CNC 加工时出现过切或者残留刀纹的问题。渲染阶段的材质参数设置上，镀铬材质的漫反射颜色要设置为深灰色，反射通道添加轻微的模糊反射，反射强度控制在0.95左右，同时搭配HDR环境贴图来模拟真实车间的环境光影，才能让金属表面的反射层次足够丰富，不会出现单调的死白高光。很多工程师做渲染时容易忽略环境遮挡的参数设置，导致构件和地面接触的位置阴影过于生硬，看起来像悬浮在背景上，适当调整环境遮挡的半径和强度，能让构件的接地感更真实，进一步提升渲染图的写实程度，让观看者无法区分是渲染图还是实际零件的实拍照片。
