异形曲面连接结构实体转换建模方案

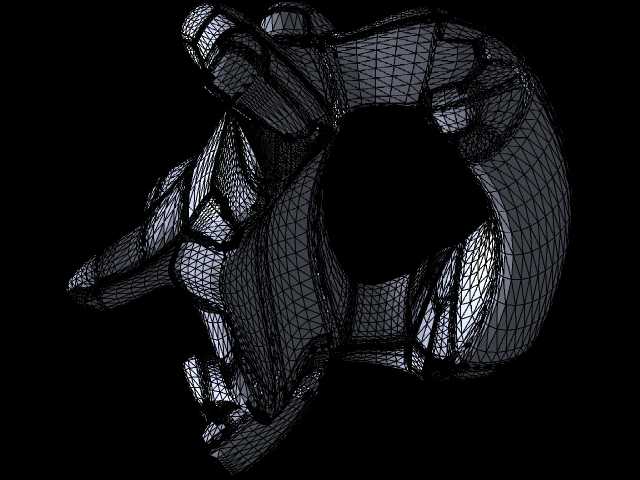

　　在非标自动化设备的定制化构件开发、骨科植入物原型验证、文创产品结构打样这类场景里，经常会遇到由三角面片构成的离散网格结构需要转成可编辑实体的需求，这类网格结构大多来自三维扫描、拓扑优化生成或者创意造型的多边形建模输出，本身没有参数化特征，也无法直接用于工程图出图、装配干涉检查或者后续的CAM加工路径生成。很多一线结构工程师在处理这类模型时，最常碰到的问题就是网格面存在破孔、重叠面片、法向混乱的缺陷，直接导入参数化建模软件后只能作为参考图形，无法进行拉伸、切除、倒角这类常规特征操作，更没法添加配合约束完成整机装配。做这类转换工作的时候，首先要明确构件本身的实际使用边界，就拿这次处理的异形曲面连接结构来说，它的外轮廓是多凸起的不规则曲面，中部带有环形贯通的安装腔，各个凸起的位置是用来和周边配套构件做卡接或者定位配合的，所以在转换过程中不能随意改变各个配合面的相对位置，也不能为了简化建模把曲面的曲率做过度光顺，不然会导致后续装配出现间隙或者过盈的问题。实际操作的时候，首先要对导入的网格模型做几何诊断，先把所有法向翻转的面片统一方向，把小于0.02mm的重叠面片做合并处理，对于网格上存在的小破孔，如果是在非配合的自由曲面上，可以直接用软件自带的网格修复工具做填充，如果是在安装配合的基准面上，就需要提取破孔周边的网格边线，通过放样曲面的方式重新构建曲面，保证修复后的面和周边网格的曲率连续。

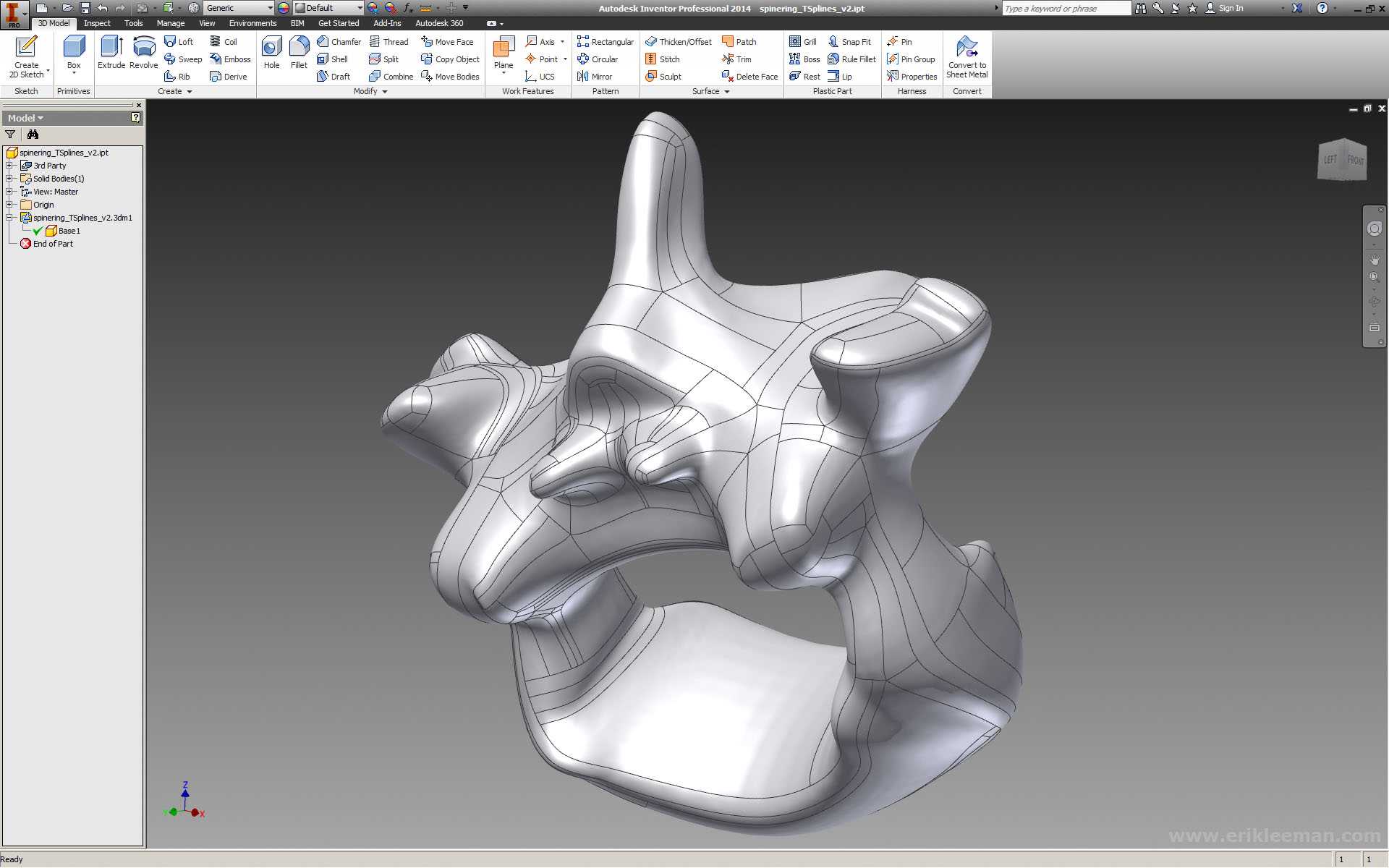

　　很多工程师容易犯的错误是直接用自动转换功能一键生成实体，这样出来的模型往往会存在很多碎面，后续做特征编辑的时候很容易出现建模失败的问题，尤其是当网格本身的三角面片数量过多、表面存在锯齿状缺陷的时候，自动生成的实体会有很多不必要的小凸起，给后续的工程图尺寸标注带来很大麻烦。正确的处理思路应该是先区分模型上的功能面和非功能面，对于中部环形安装腔的内壁、各个凸起的定位端面这些有配合要求的功能面，要通过提取网格上的特征线，重新构建规则的拉伸或者旋转曲面，保证这些面的形位公差满足装配要求；对于没有配合要求的外观自由曲面，可以在保证整体轮廓偏差不超过0.1mm的前提下，做适当的曲面简化，减少整个实体的特征数量，降低后续装配时的电脑性能负载。

　　在确定安装边界的时候，要先找到模型的设计基准，这个异形结构的基准就是中部环形腔的轴线，所有凸起结构的位置尺寸都是以这个轴线为基准标注的，所以在构建曲面的时候，要先把这个基准轴提取出来，后续所有的特征绘制都要以这个基准为参考，避免转换后的模型出现整体位置偏移。另外还要注意，很多从扫描得到的网格模型会存在收缩变形，尤其是如果扫描的是实物样件，样件本身的制造误差会被带到网格里，这时候在转实体的过程中，要对关键的安装尺寸做修正，比如环形腔的内径、各个凸起定位面到基准轴的距离，都要按照设计要求的公称尺寸做调整，不能完全照着网格的轮廓去描面，不然做出来的实体和原设计尺寸会有偏差。完成曲面构建之后，要把所有的曲面做缝合操作，缝合之前要检查每两个相邻曲面之间的间隙，把大于0.01mm的间隙做调整，保证缝合之后能够形成完全封闭的曲面组，这样才能生成没有破缺的实体。生成实体之后，还要做几何检查，查看有没有存在零厚度的几何、有没有重叠的实体区域，这些问题如果不处理，后续导入有限元分析软件做力学仿真的时候，会出现网格划分失败的问题，导入加工编程软件的时候也会出现路径计算错误。对于这类异形曲面构件，转成实体之后还要添加必要的工艺特征，比如各个棱边的倒角、安装面的拔模斜度，这些特征是网格模型里没有的，需要工程师根据实际的加工工艺要求去添加，比如如果这个构件是用注塑工艺生产的，就要沿着脱模方向添加1到1.5度的拔模斜度，如果是用五轴铣削加工的，

　　就要把内凹的直角改成圆角，避免加工的时候出现刀具干涉。很多人觉得网格转实体只是一个软件操作的小技巧，实际上这个过程是对工程师结构理解能力、工艺知识储备的考验，只有先搞清楚构件在整个设备里的安装位置、和周边零件的配合关系、实际生产时采用的加工工艺，才能在转换过程中抓住核心的尺寸要求，不会被网格本身的缺陷带偏，最终得到的实体模型才能真正用于后续的设计、加工、装配全流程，而不是一个只能看外观的空壳模型。在日常的设计工作中，这类转换工作经常会碰到，比如做设备改造的时候，只有旧零件的扫描数据没有原图纸，就需要通过这种方式把扫描的网格转成可编辑的实体，再在这个基础上做结构改进；做逆向设计的时候，也需要先把扫描的点云封装成网格，再转成参数化的实体模型，方便后续的设计迭代。处理这类模型的时候不要追求速度，要一步步先做网格修复，再区分功能面做曲面重构，最后做实体检查和工艺特征补充，每一步都做到位，才能避免后续工作中出现不必要的返工。
