植入装置顶部壳体结构三维设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:447233
  • 植入装置顶部壳体结构三维设计
  • 植入装置顶部壳体结构三维设计

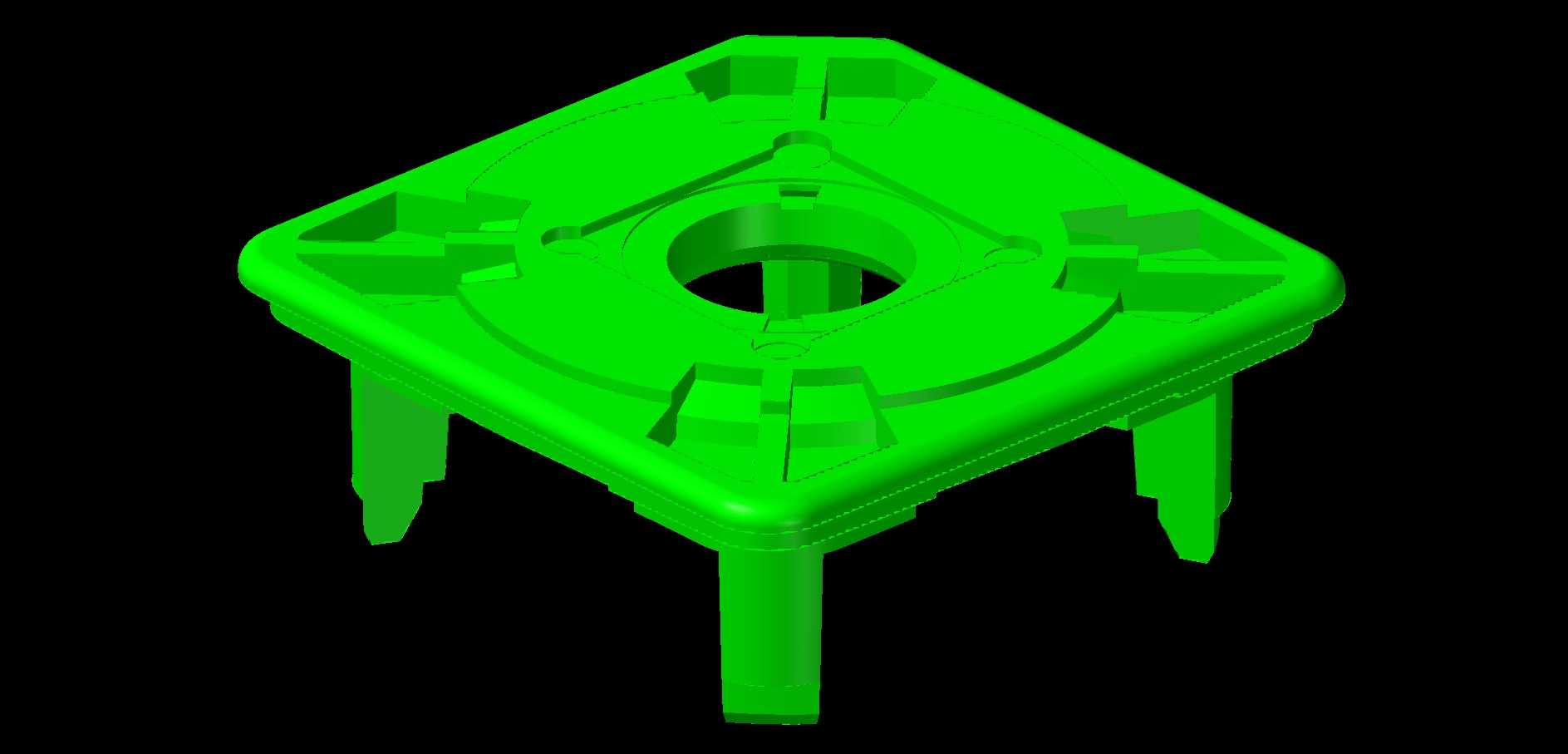

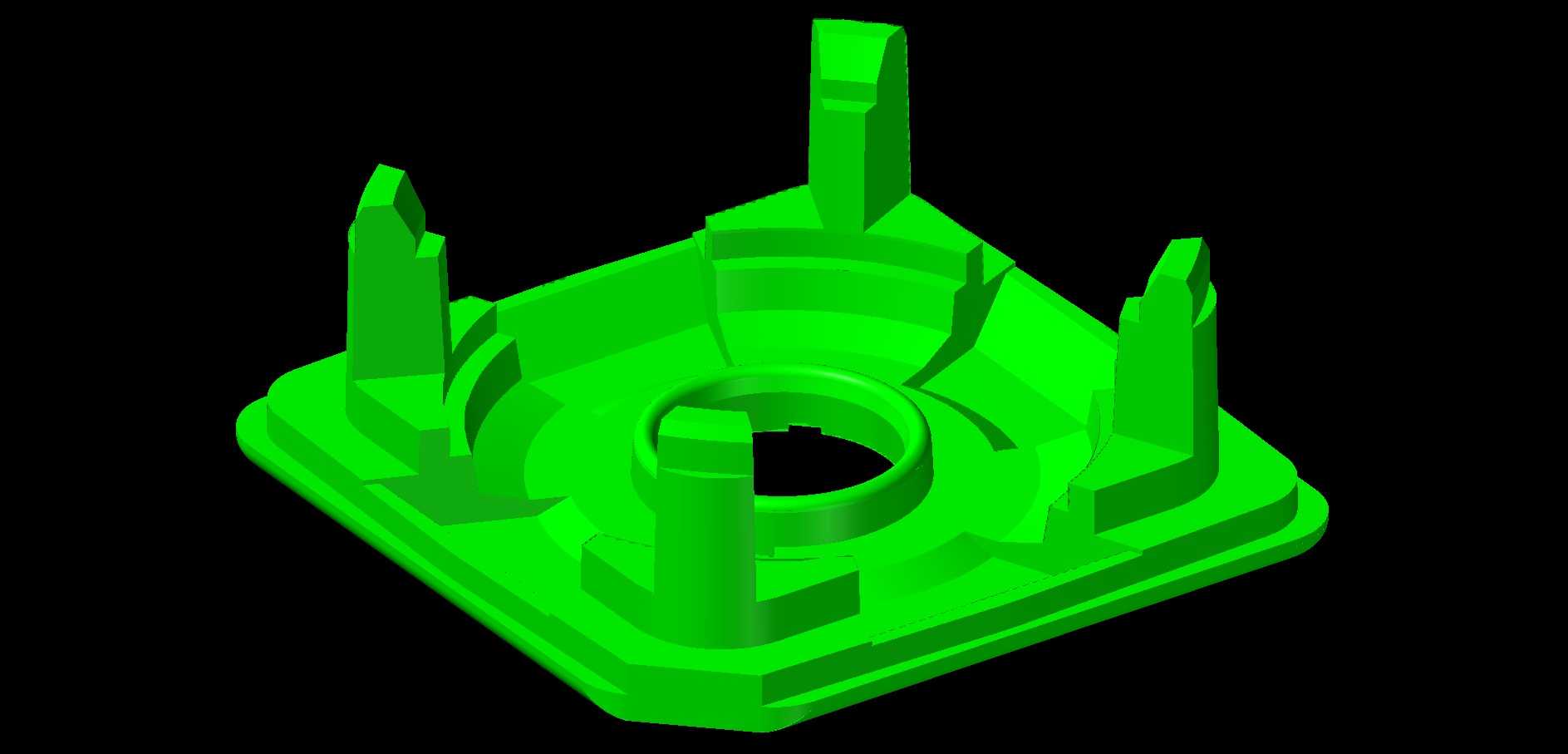

  这款植入装置顶部壳体,是整套植入式设备与外部对接端的核心承载结构,日常在临床植入类器械的装配场景中,承担着内部核心元器件封装、对接端定位、外部操作力传导的多重作用。从结构布局来看,整体采用方形带圆角的基座形态,中心预留圆形贯通安装位,用于穿过设备核心的传导组件,中心孔周边做了多层环形台阶设计,不同台阶的高度差经过反复校核,既可以适配内部密封胶圈的安装槽位,也能为内部叠装的电路板、传感元件预留精准的装配间隙,避免装配后出现元器件挤压、密封失效的问题。四个角位向上延伸的立柱式卡扣结构,是整个壳体设计的核心受力点,每根立柱的侧面都做了渐变式的加厚处理,靠近基座的位置壁厚比顶端厚1.2mm,既可以保证卡扣在对接装配时的抗形变能力,

  也能减少塑胶成型过程中的缩痕问题,立柱顶端做了导向斜角,装配时可以自动导正对位,不需要额外的治具辅助就能快速完成上下壳体的扣合。基座底面做了一圈浅凹槽的密封筋设计,和下壳体装配时,密封筋会嵌入下壳对应的密封槽内,挤压配套的硅胶密封圈形成完整的密封腔体,能够满足植入类设备要求的体液阻隔防护等级,避免外部液体渗入内部损坏电子元件。从安装边界来看,整个壳体的外轮廓尺寸控制在适配植入操作的范围内,四个侧边都做了0.5mm的脱模斜度,既方便注塑生产时的脱模作业,也能在植入推送过程中减少和周围组织的剐蹭。壳体的壁厚整体控制在均匀的1.5mm区间,局部受力位置做了加厚但没有出现壁厚突变的情况,避免注塑成型后出现应力集中导致的部件开裂,

  所有棱边都做了R0.3的圆角过渡,没有尖锐的棱角,既符合植入类器械的安全设计要求,也能减少应力集中点的结构失效风险。在实际的装配流程中,这个顶部壳体是最先和内部核心组件完成组装的部件,中心孔位的同轴度公差控制在0.02mm以内,保证穿过的传导组件不会出现偏心卡顿的问题,四个角的卡扣和下壳对应卡槽的配合间隙控制在0.05mm,扣合后不会出现松动晃量,同时也能满足后期非破坏性拆解维护的需求。设计过程中针对立柱的受力情况做了反复的仿真验证,模拟装配时的按压力、使用过程中的侧向拉扯力,确保每根立柱的形变量都在材料允许的弹性范围内,不会出现永久变形或者断裂的问题。基座表面没有多余的凸台或者凹槽,尽可能减少不必要的结构特征,

  既可以降低注塑生产的模具复杂度,也能减少壳体表面的附着物残留,满足临床使用前的消毒清洁要求。中心环形区域的内侧做了三个均匀分布的定位凸点,用于固定内部的密封隔片,凸点的高度经过精确计算,装配时隔片被压到指定位置后不会出现偏移,保证隔片两侧的腔体完全隔离。整个壳体的结构设计没有采用多余的紧固件,全部依靠卡扣和定位筋完成装配,既减少了整体的部件数量,也避免了金属紧固件带来的异物风险,适配植入类设备的材料兼容性要求。
