弧形多接口医用流体通道结构设计

　　这款弧形排布的多接口流体通道结构，主要面向医用流体输送场景设计，常见于体外诊断设备、体液采样分析装置、微创术用流体灌注系统这类需要对多路流体进行同步分配、汇流的医疗设备配套结构中。在实际临床配套场景里，这类通道结构需要同时承接多组试剂、冲洗液或者体液样本的输送路径，既要保证不同管路内的流体不会出现交叉污染，也要适配设备内部弧形的安装空间，避免和设备内的其他检测模块、驱动组件产生结构干涉。

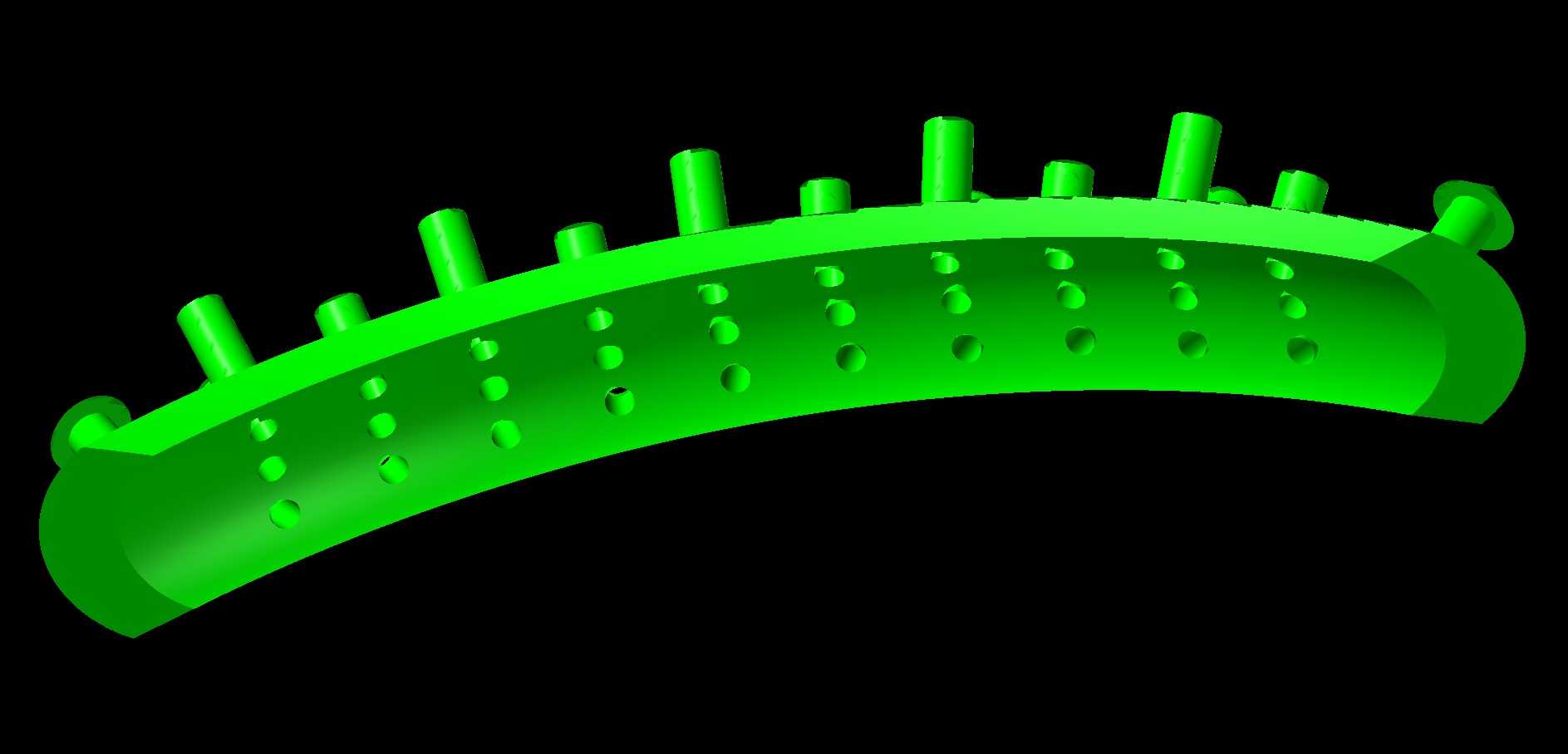

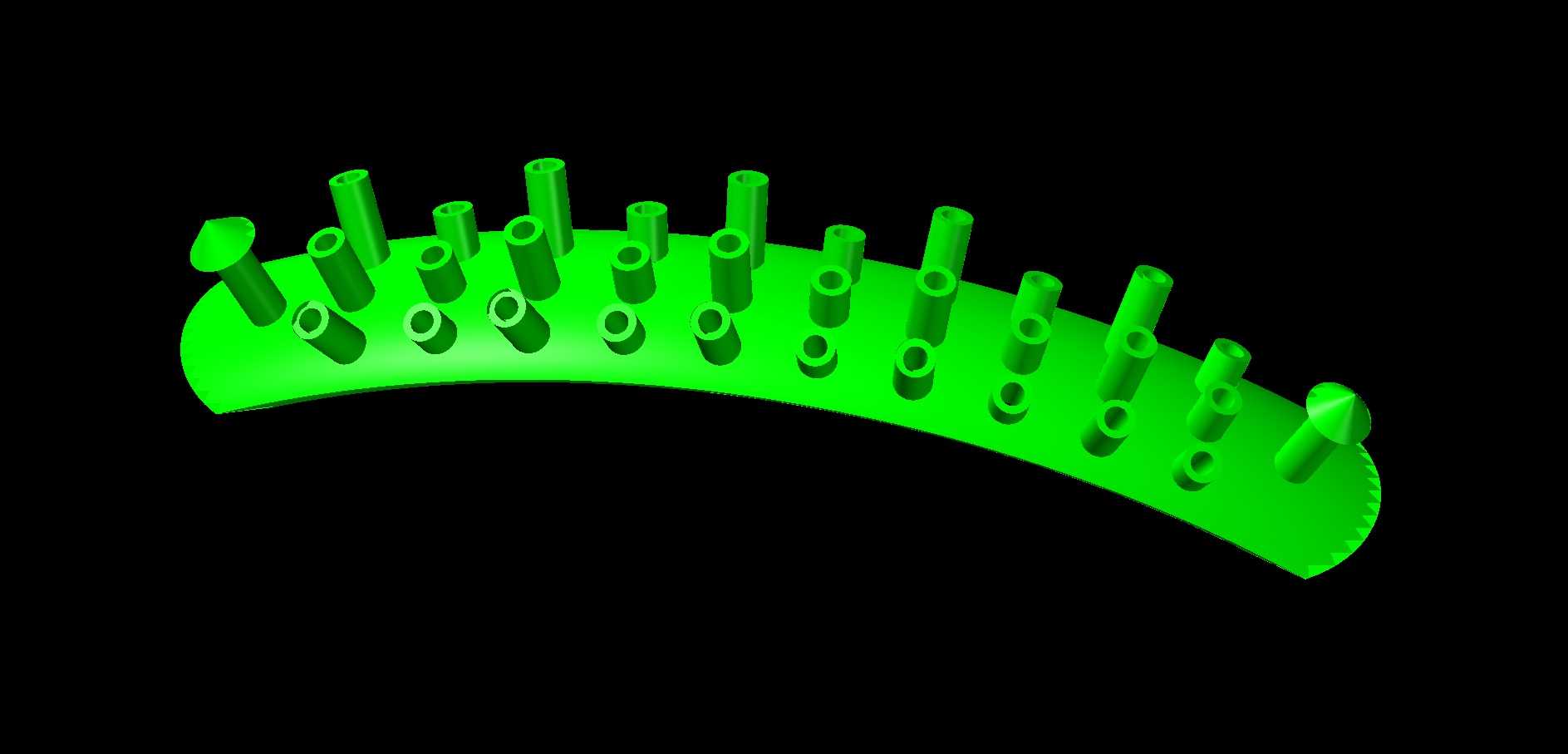

　　从功能特性来看，整个通道主体采用平滑弧形过渡的一体式流道设计，主体弧面的曲率是按照配套医疗设备的内部安装舱室弧度做的匹配设计，弧长方向上均匀排布了多组不同高度的柱状接口，其中直径偏大、高度偏高的接口作为主流体的进出主通路，直径偏小、高度稍低的接口作为分支流体的接入、引出通路，接口的内径尺寸是按照医用流体常用的软管通径做的匹配，接口外壁做了微小的倒扣环结构，装配时直接将医用级硅胶软管套入接口即可依靠倒扣实现密封固定，不需要额外加装管箍或者粘接剂，既降低装配工序的复杂度，也避免粘接剂析出污染输送的流体。通道主体的壁厚做了均匀化处理，所有流道的转角位置都采用圆角过渡，没有直角死角，避免流体在通道内部残留形成积液，对于医用场景来说，这种无死角的流道设计既可以降低冲洗消毒的难度，也能避免残留积液滋生细菌影响检测或者治疗的安全性。

　　设计过程中首先要确定的是安装边界尺寸，整个弧形结构的弦长、弧面曲率半径都要严格匹配设备内部的安装槽位，安装时通道主体的弧面背部贴合设备内部的弧形定位基座，两端的定位柱插入基座上的定位孔完成径向定位，不需要额外设计复杂的固定结构，依靠基座的卡槽和两端定位柱即可完成整个通道的固定，避免工作过程中受流体压力冲击出现移位。接口的排布高度做了差异化设计，不同高度的接口对应不同层面的管路走线，避免多根软管装配后出现互相挤压、弯折的情况，保证每根管路的流体通流截面不受挤压变形影响。流道的内部孔径是按照不同通路的流体流量要求做的匹配，主通路的通流面积是分支通路的3倍以上，保证主流体输送时不会出现节流压降，分支通路的孔径统一，保证每一路分支的流体流量一致性，对于需要定量输送试剂的诊断设备来说，这种一致性可以有效降低流体定量的误差，提升检测结果的准确度。

　　在结构细节处理上，整个通道的外表面做了光滑圆弧处理，没有尖锐棱角，避免装配过程中划伤操作人员或者划破配套的软管，所有接口的端面都做了倒角导向，方便软管快速套入装配，提升产线的装配效率。流道内部的表面粗糙度要求达到Ra0.8以下，降低流体在通道内流动的阻力，也减少流体中的蛋白、细胞类物质附着在流道壁上的概率，对于一次性使用的医用场景来说，这种设计可以保证流体输送的精度，也能降低废弃后处理的难度。另外整个结构的材质选型适配医用级高分子材料的注塑成型工艺，所有结构的拔模角度都做了统一设计，没有倒扣的内部结构，可以直接采用简易两板模完成注塑生产，降低零部件的制造成本，适配医用耗材大批量生产的成本控制要求。

　　实际装配验证阶段需要重点关注接口的插拔力和密封性，在配套软管的额定工作压力下，接口位置不能出现渗漏，同时插拔力要控制在人工装配可以轻松操作的范围内，不能出现软管插不到位或者拔出困难的情况。流道的流通测试需要验证所有通路的通畅性，不能出现注塑飞边堵塞流道的情况，同时要做交叉污染验证，保证不同通路之间的流体不会出现串流，避免不同试剂或者样本混合导致的检测结果失真。对于重复使用场景下的配套结构，还需要验证流道在多次冲洗、消毒后的结构稳定性，不能出现材质溶胀、接口变形导致的密封失效问题。
