医用插入导向连接构件三维结构设计

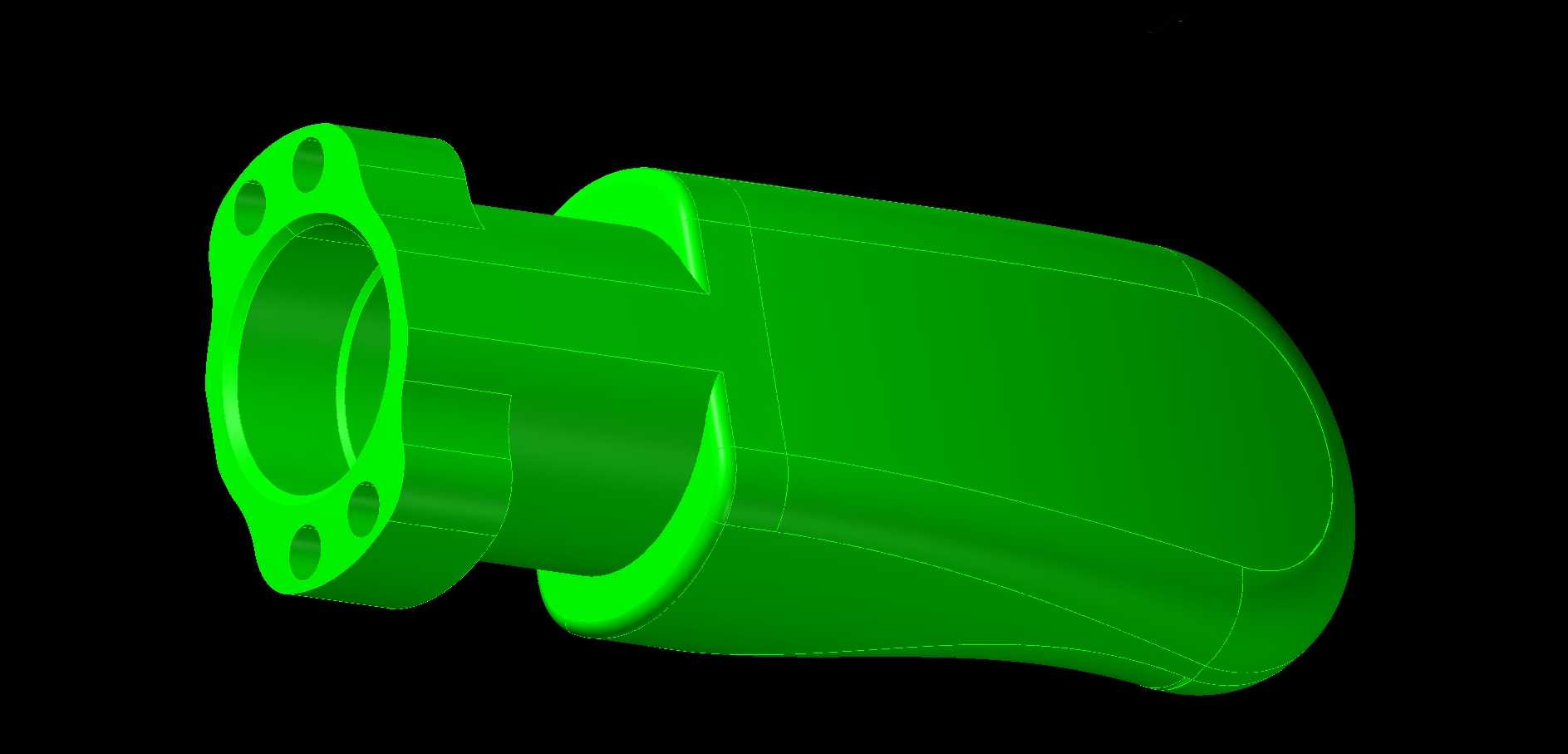

　　该构件主要应用于医用诊疗设备的管路接入端，作为介入操作的导向承载结构使用，在临床操作场景中，需要为介入器械提供稳定的行进导向通道，同时承担外接管路与设备主体之间的密封连接作用，避免操作过程中出现管路偏移、介质泄漏等问题，保障诊疗操作的精准性与安全性。从结构功能来看，构件整体采用中空贯通设计，内部腔体全程做顺滑过渡处理，没有突兀的台阶或锐角结构，能够最大程度降低介入器械穿行时的摩擦阻力，也避免对器械外壁或穿行的医用耗材造成剐蹭损伤；一端设置带均布安装孔的法兰连接结构，法兰端面加工有贴合密封面，安装时可通过螺栓穿过均布孔位将构件固定在设备端的对应安装基座上，密封面配合密封垫圈即可实现可靠的静密封，防止腔体内部输送的介质出现外溢。

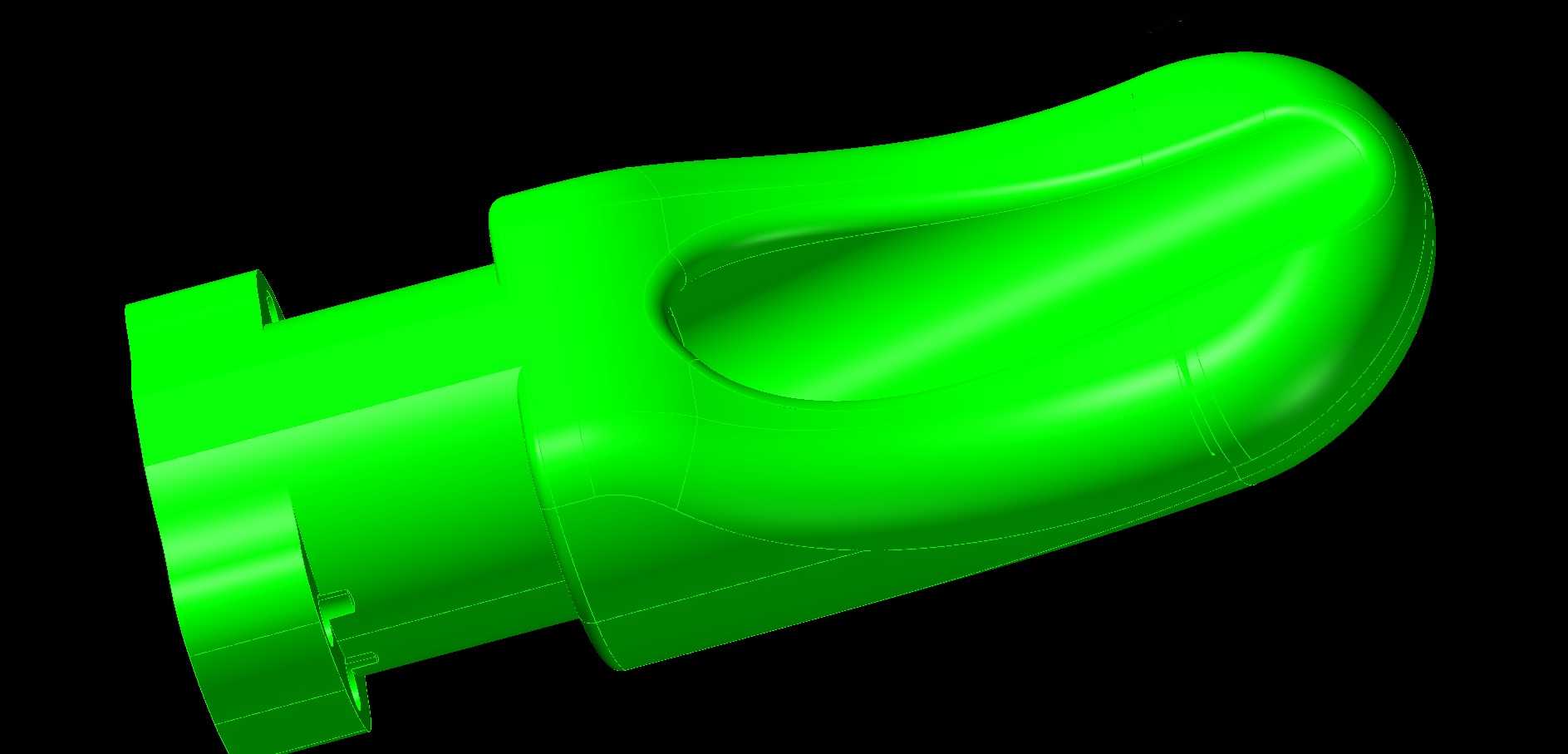

　　构件的主体腔体段采用渐变曲面造型，并非规则的等径圆柱结构，这种曲面轮廓是根据设备内部的安装空间走向、以及介入操作的导向角度需求设计的，能够在有限的设备内部空间里，为介入器械提供符合操作角度的导向路径，同时曲面的壁厚采用均匀化设计，整体壁厚保持一致，既可以满足结构强度要求，避免安装或使用过程中出现受力变形，也能尽可能控制构件自身重量，降低设备端的承载负荷。在安装边界设计上，法兰端的安装孔采用圆周均布排布，孔位的中心距、孔径尺寸都匹配通用的医用设备安装接口标准，不需要额外加工转接件就可以直接完成装配；构件的外轮廓曲面做了圆角过渡处理，没有尖锐的外凸棱边，一方面可以避免安装过程中划伤操作人员或周边的管线，

　　另一方面也能减少构件占用的无效空间，方便在紧凑的设备内部布局周边的其他零部件。设计过程中优先考虑了医用场景的清洁需求，所有外表面与内腔体的转角位置都采用大圆角过渡，不存在清洁死角，能够满足医用设备的消毒清洁要求，避免污物残留造成的交叉污染风险；同时法兰端与主体段的衔接位置做了加厚处理，因为该位置是安装受力的集中区域，加厚结构可以提升连接位置的结构刚度，避免螺栓紧固时出现应力集中导致的构件开裂问题。从实际使用的角度出发，该构件的导向腔体同轴度公差控制在较高精度范围，能够保证介入器械穿行时的对中性，不会因为腔体偏斜导致器械出现行进卡滞或导向偏差；构件的整体长度、法兰端外径、主体段的最大外轮廓尺寸都经过适配性校核，

　　既能够满足导向行程的长度要求，也不会因为尺寸过大与设备内部的其他结构产生干涉。在结构建模阶段，针对曲面段的造型做了多次曲率调整，确保曲面的顺滑度，避免出现曲面褶皱或曲率突变的问题，一方面是为了降低加工制造的难度，无论是采用机加工还是注塑成型工艺，顺滑的曲面都能提升加工良品率，另一方面也能保证内腔体的导向面顺滑无凸起，保障介入操作的顺畅性。法兰端的密封面设计了浅槽结构，可以嵌入适配的密封圈，安装后密封圈被压紧在密封槽内，不会因为设备运行过程中的轻微振动出现密封圈移位的问题，保障长期使用的密封可靠性。
