医疗设备用微型旁路支撑支架结构

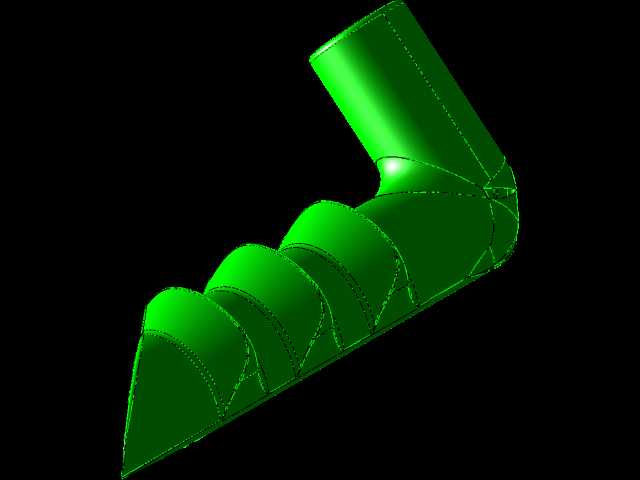

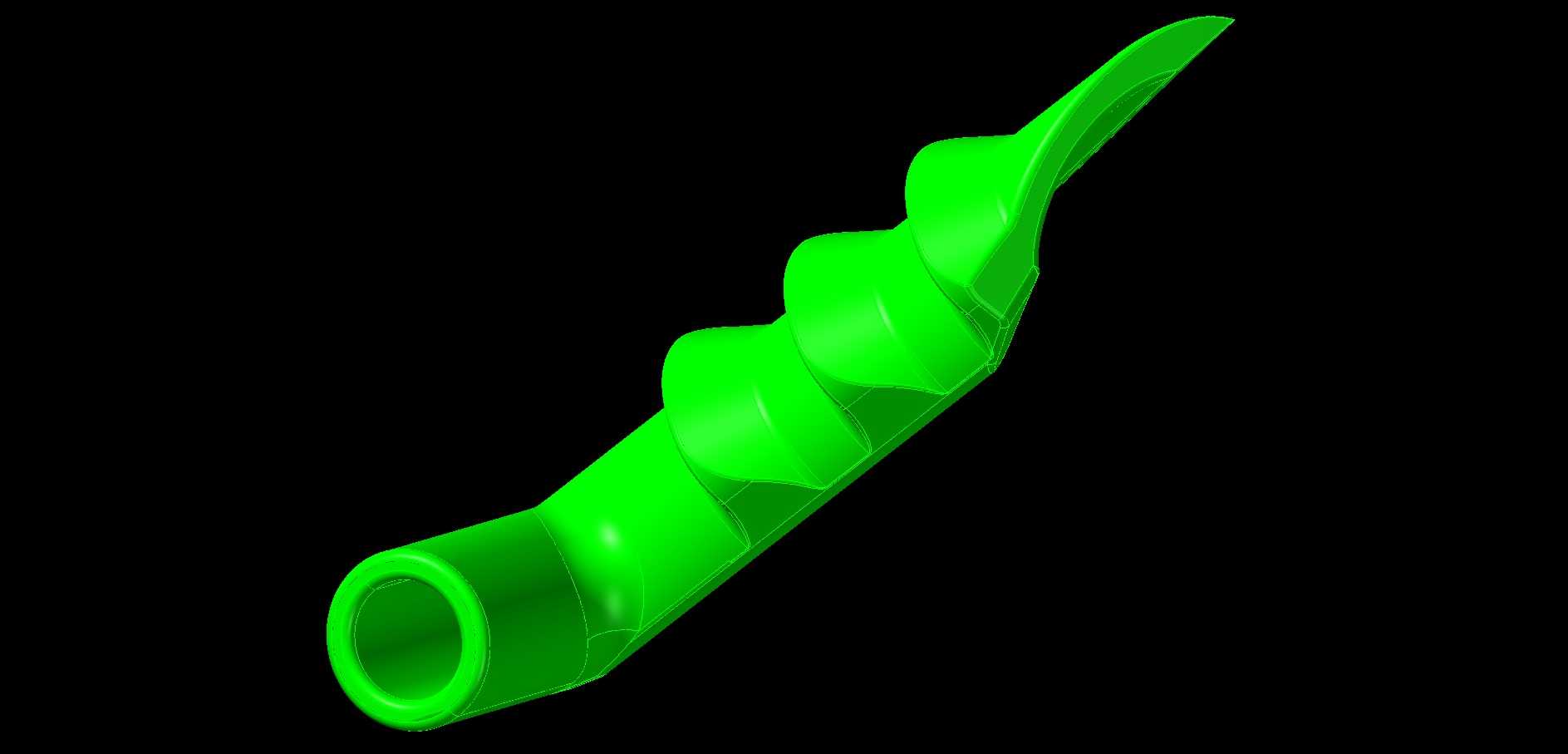

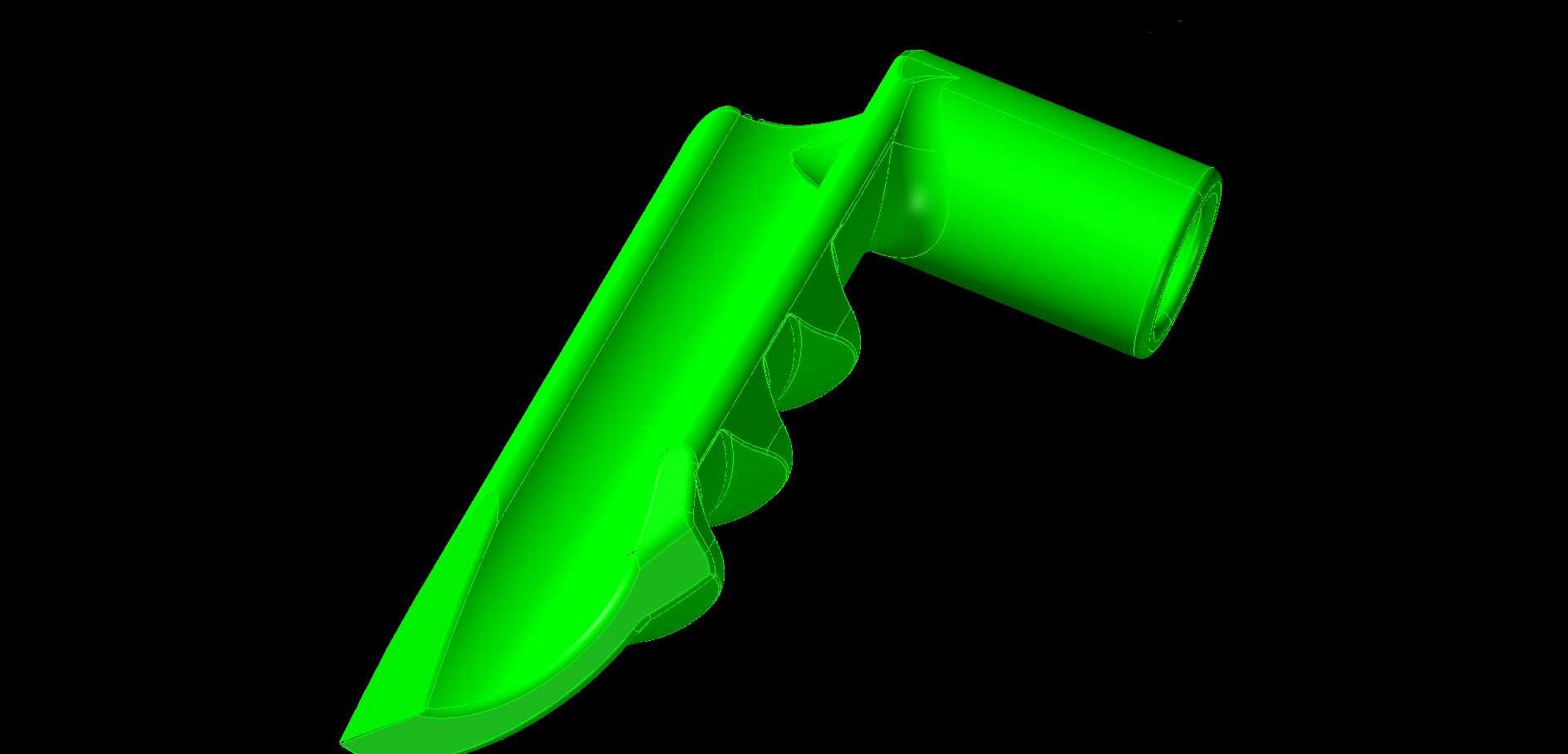

　　这款微型旁路支架主要应用于医疗设备的流体通路旁路搭建场景，常见于小型体外诊断设备、便携式给药装置的管路分支节点，承担通路转接、管路支撑与流向引导的作用，在设备内部狭小的装配空间内完成管路的固定与走向规划，避免柔性管路在设备运行过程中出现弯折堵流、移位脱落的问题。从结构设计来看，支架整体采用一体化成型思路，一端为带内孔的圆柱套筒结构，内孔尺寸适配常用的微型医疗管路外径，套筒内壁做了微小的倒角过渡，方便管路插入装配，同时减少管路插接时的端面磨损，套筒外壁设置有一圈浅凹槽，可配合扎带或管卡完成管路的二次固定，防止管路受流体压力冲击出现脱出。支架的主体支撑段采用渐变厚度的翼型结构，从套筒端向安装端逐步收窄厚度，既保证了套筒端的结构强度，

　　避免管路插接时套筒出现开裂变形，又能尽可能降低支架自身重量，减少对设备内部安装基面的负载。支撑段的侧面设置有三道连续的弧形加强筋，筋条高度沿支撑段长度方向逐步降低，在不增加整体壁厚的前提下提升了支撑段的抗弯折性能，即使在设备运输过程中受到振动冲击，支撑段也不会出现永久变形，保证管路位置的精度。支架的安装端为平直的贴合面，贴合面上预留有两个微型安装孔，孔位间距匹配医疗设备内部常用的安装凸台尺寸，安装时可通过微型自攻螺丝或者医用级粘接剂完成固定，贴合面做了平面度处理，保证固定后支架不会出现歪斜，确保套筒的轴线方向与设计管路走向完全一致。从安装边界来看，支架整体占用的装配空间极小，圆柱套筒的外径控制在极小尺寸范围内，

　　支撑段的最大宽度也适配微型医疗设备的内部间隙，安装后不会与周边的传感器、电路板、其他管路组件产生干涉，在进行设备内部布局设计时，不需要为该支架预留过大的避让空间，能够有效提升设备内部的空间利用率。设计过程中充分考虑了医疗设备的清洁要求，支架所有的棱边都做了圆角过渡，没有尖锐的死角，不会积存灰尘或者消毒残留液体，表面光滑度满足医疗设备的清洁规范，可适配常见的医用消毒方式，不会出现腐蚀或者表面剥落的问题。在流体通路工作过程中，支架的套筒段能够对管路端部形成刚性支撑，避免管路与设备其他硬质部件接触产生磨损，同时支撑段的结构能够抵消管路内流体脉动产生的微小振动，降低管路振动带来的噪音传递，提升设备运行的稳定性。

　　针对微型医疗设备的轻量化设计需求，支架在结构优化时去除了所有非必要的材料堆积，在保证结构强度满足使用要求的前提下，尽可能缩减了整体壁厚，既降低了材料消耗，也进一步缩小了支架的整体外形尺寸，适配更多紧凑型医疗设备的装配需求。在实际装配过程中，该支架不需要复杂的安装工装，操作人员可徒手完成管路插接与支架固定，装配工序简单，能够有效提升设备的组装效率，降低装配过程中的不良率。支架的结构设计也充分考虑了模具成型的工艺性，所有结构都设置了合理的脱模斜度，没有倒扣或者难以成型的复杂结构，适合采用医用级塑料通过注塑工艺批量生产，生产过程中尺寸稳定性好，成型后的零件不需要过多的后处理工序即可满足装配精度要求。
