垂直提升用外螺纹吊环连接紧固件

　　在车间重型工件转运、小型设备整机吊装、模具模架垂直起吊这类作业场景里，这类带外螺纹的环形吊件是最常用的受力连接件，区别于焊接式吊耳需要提前在工件表面施焊、后续还要做焊缝探伤的繁琐流程，螺纹连接的形式可以直接拧入工件预制的螺纹孔内，安装拆卸效率更高，也不会在工件表面留下焊疤需要后续打磨处理，适合需要频繁拆装吊点的工位使用。

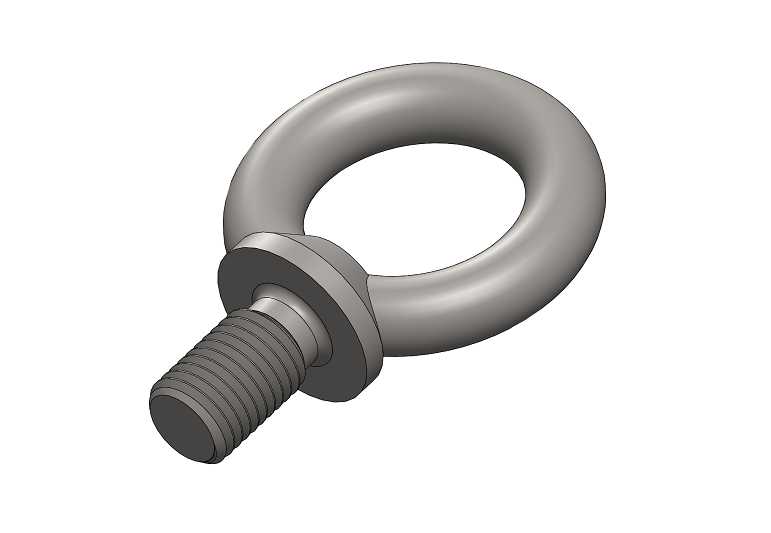

　　从结构设计逻辑来看，环形吊环部分采用整圆闭环结构，截面为均匀的圆形截面，这种截面设计在承受垂直方向拉力时，应力分布会比异形截面更均匀，不会出现局部应力集中导致的吊环断裂风险；吊环下方的法兰台肩是关键的受力承载面，当螺栓完全拧入工件螺纹孔后，台肩端面会完全贴合工件表面，一方面可以限制螺栓的拧入深度，避免螺纹拧入过深顶坏工件内部结构，另一方面可以分散吊环传递的拉力，避免螺纹根部直接承受全部载荷，降低螺纹滑牙、断裂的概率。下方的外螺纹段采用标准普通公制螺纹设计，牙型角60度，螺纹收尾处有合理的退刀结构，不会出现螺纹加工不到位导致无法拧到底的问题，螺纹长度经过匹配设计，拧入工件后能保证足够的螺纹啮合扣数，满足额定起重量下的螺纹连接强度要求，不会因为啮合扣数不足导致螺纹脱开。

　　实际选型使用时，首先要确认工件上预制的螺纹孔规格与吊环螺栓的螺纹规格完全匹配，螺纹孔的有效深度要大于螺栓螺纹段的长度，保证台肩能完全贴合工件表面，禁止在台肩与工件之间加垫片调整高度，否则会导致台肩受力不均，起吊时出现偏载。安装时要将螺纹完全拧到底，确保台肩与工件表面无间隙，若工件表面为非加工面，需要提前将吊点位置的平面铣平，保证台肩贴合面积不低于设计值，避免局部压溃。这类吊环仅适用于垂直方向的提升作业，禁止侧向斜拉，斜拉时吊环会承受附加的弯曲应力，远超出其设计承载范围，极易出现断裂风险；如果作业场景存在多根吊索同时起吊的情况，要提前计算每根吊索的受力角度，确保单个吊环承受的载荷不超过其额定载荷，吊索与吊环的接触位置要避免尖锐棱角，防止吊环表面被割伤产生裂纹，日常使用前要检查吊环表面是否有裂纹、螺纹是否有变形、台肩是否有磕碰损伤，出现任何缺陷都要立即更换，禁止带缺陷使用。

　　建模过程中，环形部分采用回转特征生成，保证圆环的圆度与截面尺寸一致性，法兰台肩与螺纹段采用同轴回转特征，确保各部分的同轴度公差符合设计要求，螺纹部分采用真实螺纹牙型建模，方便后续做装配干涉检查与有限元受力分析，建模时要注意吊环与螺杆过渡位置的圆角处理，这个位置是应力集中高发区，足够的过渡圆角可以大幅降低应力集中系数，提升零件的整体承载能力。安装边界方面，要预留足够的吊环上方空间，保证吊索、卸扣能顺利穿入吊环内，不会与工件表面发生干涉，吊环周围不能有突出的结构件，避免起吊过程中吊索与突出结构摩擦磨损。
