带导流长柄家用盛水舀水瓢结构设计

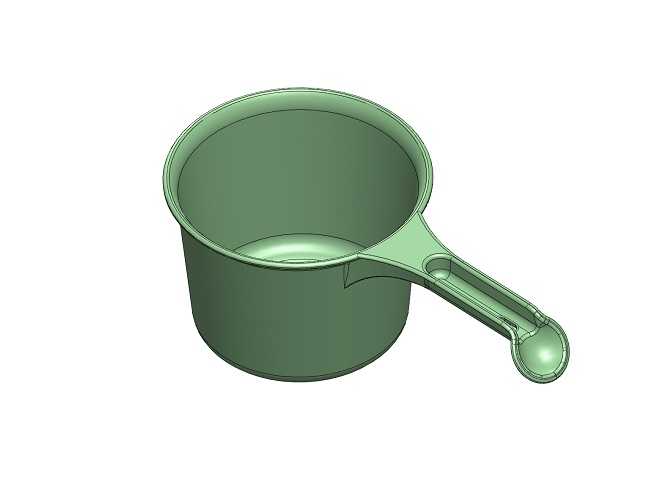

　　日常卫浴场景里，这类带长柄的盛水瓢是高频使用的手持取水器具，在无固定淋浴设施的洗浴场景、居家清洁取水、零散盛水转运的场景中承担核心功能，相比固定式出水装置，它的灵活度更高，能适配不同高度的盛水容器、不同角度的取水需求，哪怕是狭窄的储水桶内也能顺利完成舀取动作。从结构设计逻辑来看，主体盛水腔采用直筒圆腔构型，腔壁做了均匀的壁厚过渡，从口部到底部的壁厚差控制在合理区间，既保证注塑成型时的熔体流动顺畅，避免出现缺胶、缩痕的成型缺陷，也能让整体结构的抗形变能力均匀分布，日常使用中哪怕受到轻微挤压、磕碰，也不会出现应力集中导致的开裂问题。盛水腔的口部做了外翻的卷边结构，这个结构一方面提升了口部的刚性，避免长期使用后口部出现变形翘边，

　　另一方面在倒水的时候，卷边能引导水流形成规整的水幕，不会出现水流顺着外壁流淌的挂水问题，减少使用过程中多余的水渍滴落。连接盛水腔的长柄采用一体化延伸设计，柄身和腔体的连接位置做了大圆弧过渡的加强筋结构，避免柄部和腔体连接位置出现应力集中，哪怕舀满水的时候单手持柄，连接位置也不会出现断裂风险。柄身的截面采用带凹槽的流线型构型，凹槽顺着柄身长度方向布置，一方面能提升柄身的抗弯强度，减少满水状态下柄身的形变量，另一方面手持的时候能贴合手指的握持弧度，提升握持的摩擦力，哪怕手上沾有肥皂水、水渍，也不会出现打滑脱手的问题。柄身末端设置了球形的导流端头，这个端头的弧度和盛水腔的倒水弧度做了匹配，当需要小流量倒水的时候，

　　倾斜瓢体让水流顺着柄身流到末端球形头，就能精准控制水流的落点，比如给窄口容器加水、冲洗局部位置的时候，不会出现水流四散的问题，这个设计也兼顾了悬挂收纳的功能，端头的球形凸起能卡在挂杆、挂钩位置，不用的时候可以直接悬挂在墙面，减少台面的占用空间，也能让瓢内残留的积水自然沥干，避免长期积水滋生霉菌。从尺寸边界来看，盛水腔的直径控制在单手持握可稳定控制的范围，整体高度适配常规家用储水桶的取水深度，不会出现瓢身过长无法放入桶内、或者过短舀不到底部存水的问题，柄身长度延伸后，整体的重心落在握持位置的前方合理区间，满水状态下的持握力矩控制在普通人手腕可轻松承受的范围，长时间持握也不会出现明显的酸胀感。腔体底部做了微小的内凹设计，

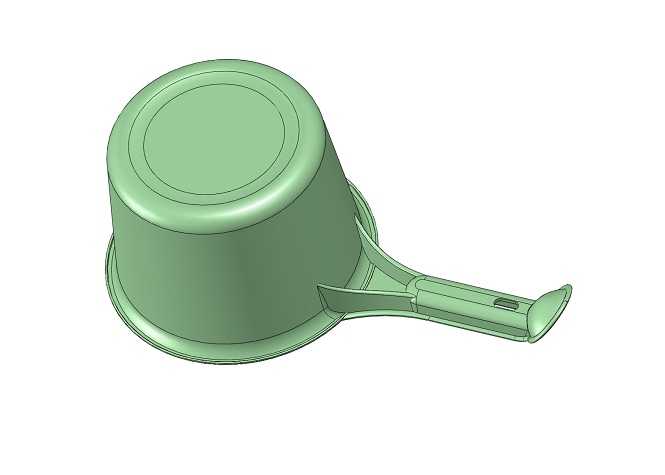

　　放置在平面上的时候，底部的环形接触边能保证放置的稳定性，不会因为台面轻微不平整就出现侧翻，同时内凹结构也能减少底部和台面的接触面积，避免底部长期和积水接触形成水垢残留。整体结构没有多余的复杂构型，所有的转角位置都做了圆弧过渡，没有尖锐的棱角，日常使用中不会划伤皮肤，也方便清洁，没有容易藏污纳垢的死角，冲洗的时候水流就能带走所有位置的残留污渍。在材料适配性上，这个结构的脱模角度做了合理设置，所有垂直于脱模方向的面都预留了足够的脱模斜度，注塑生产的时候可以顺利脱模，不需要复杂的侧抽芯结构，能有效降低生产的模具成本，适合批量注塑生产，适配日常使用的耐温、耐冲击的常用塑料材质，满足卫浴场景下接触热水、清洁用品的使用需求。
