RIMMEL彩妆笔类产品及外包装结构设计

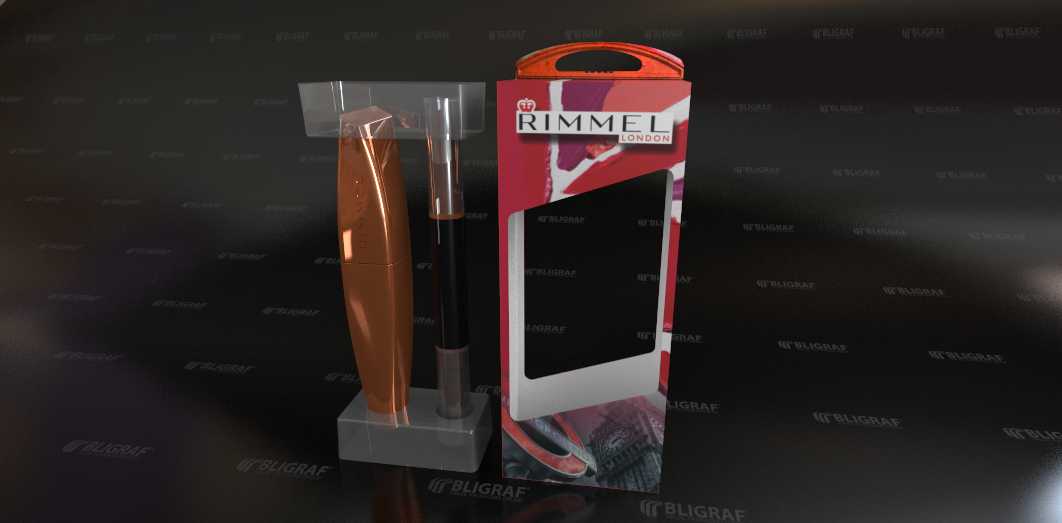

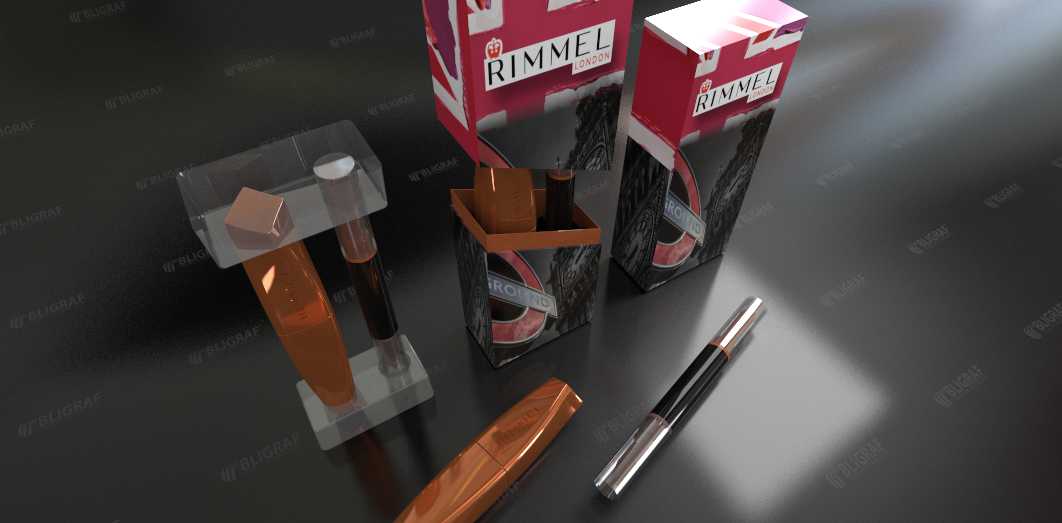

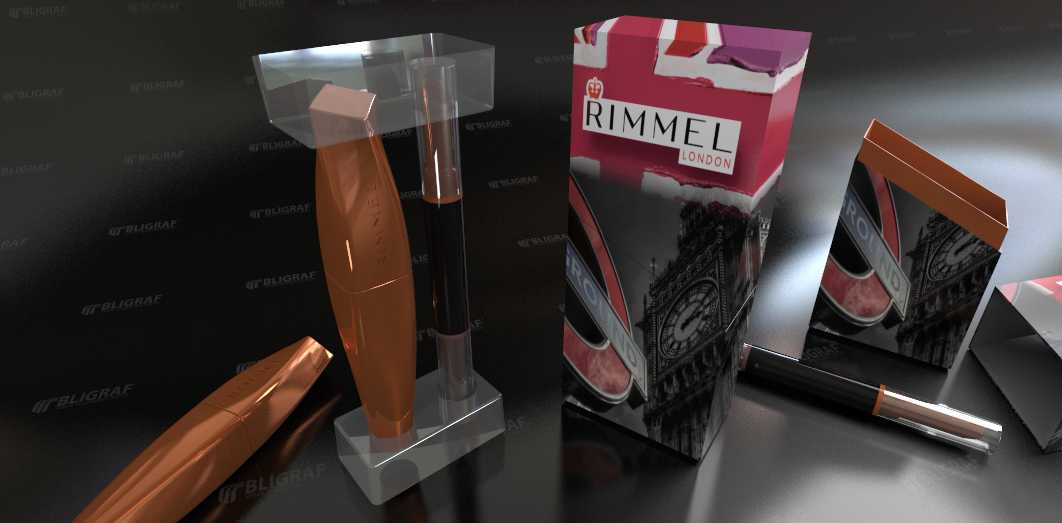

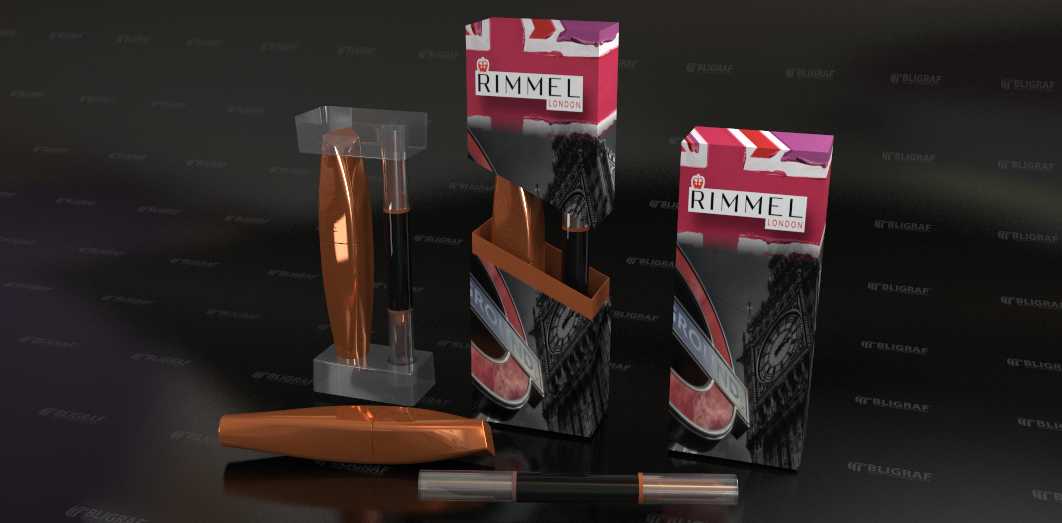

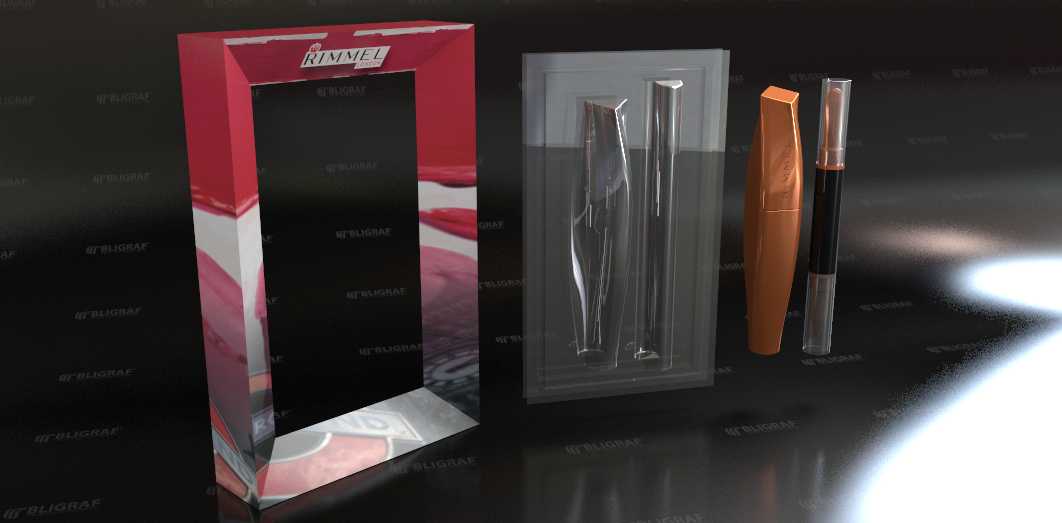

　　这套三维结构针对美妆线笔类彩妆产品做了全链路的结构还原，覆盖了笔身本体、配套外包装纸盒、终端陈列用透明亚克力展示架三个核心组成部分，适配线下专柜陈列、电商产品渲染、包装结构打样验证等多个实际应用场景。从终端使用场景倒推结构设计逻辑，线下美妆专柜的陈列需要兼顾产品辨识度与拿取便捷性，因此配套的透明展示架采用了分体式承托结构，底部为矩形实心亚克力底座，上方设置两个独立的柱状透明套筒，套筒内径与笔身最大外径保留0.2mm的装配间隙，既可以保证笔身竖直放置时不会出现晃动倾倒，也能让消费者单手即可完成取放动作，不会因为卡接过紧影响试妆体验。展示架的整体高度控制在150mm以内，底座长宽尺寸为60mm40mm，适配专柜层板的常规陈列间距，

　　不会遮挡后方同系列其他产品的展示视线，透明亚克力的材质选择也能最大程度凸显笔身的金属质感与外壳配色，减少陈列道具本身对产品视觉的干扰。笔身本体采用流线型纺锤结构设计，整体最大直径位置设置在笔身中部靠上1/3处，直径为18mm，向两端逐步收窄，笔头位置直径收至8mm，笔尾位置直径收至10mm，整体长度为125mm，这个尺寸区间完全贴合亚洲女性手掌抓握的人机工程学参数，握笔位置的曲面弧度经过反复调整，保证化妆时手部施力均匀，长时间握持描画也不会产生硌手的不适感。笔身外壳采用金属质感的曲面壳体，壁厚控制在1.2mm，内部预留了笔芯容腔、旋转出料机构的安装空间，容腔直径为6mm，可适配常规直径的胶状笔芯，

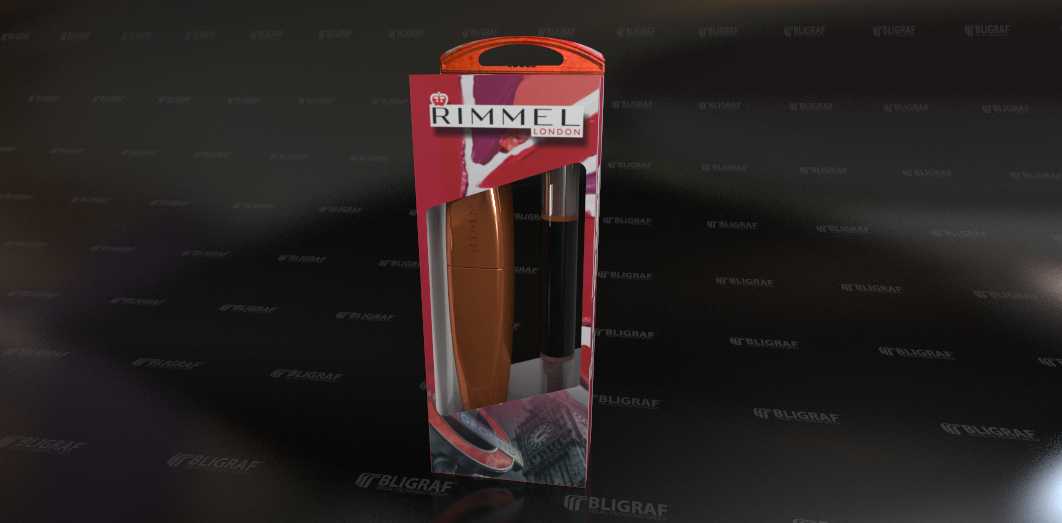

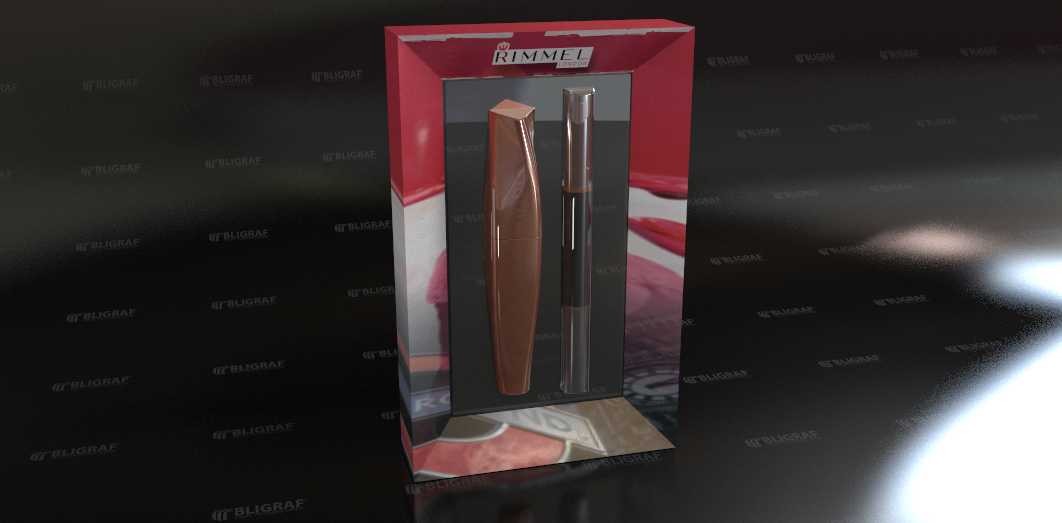

　　笔身的开合位置设置在笔身上段1/4处，采用卡扣式连接结构，卡扣配合量为0.15mm，既可以保证日常携带时不会因为晃动出现笔盖脱落的问题，也能让用户开盖时不需要施加过大的力度。外包装纸盒采用常规折叠纸盒结构，整体长宽高尺寸为130mm50mm*30mm，刚好可以容纳单支笔身产品，内部预留1mm的缓冲间隙，避免运输过程中笔身与纸盒内壁碰撞产生表面刮花。纸盒的结构采用常规插舌式锁底与锁盖，不需要额外粘贴胶带即可完成成型，适合自动化包装线的批量折盒作业，纸盒外表面的曲面印刷区域在建模时做了UV映射的分面处理，保证图案在折叠成型后不会出现错位，尤其是盒面的品牌标识区域，特意做了0.3mm的凸起结构预留，可适配后期烫金、

　　击凸等印后工艺的加工要求，还原品牌包装的质感。在建模过程中，所有曲面都做了G2连续处理，笔身的流线曲面没有出现生硬的折角，避免后期注塑生产时出现应力集中的问题，所有配合位置都预留了合理的公差带，透明展示架的套筒与底座采用插接结构，插接深度为5mm，装配后不需要额外粘接即可保持结构稳定，适合小批量陈列道具的快速组装。这套结构同时兼顾了生产端的工艺可行性与终端的使用体验，不管是用于包装结构的开模前验证，还是用于终端陈列方案的效果模拟，都能提供精准的结构参考，所有部件的安装边界都做了明确的尺寸约束，不存在干涉问题，可直接导出用于工程图输出或者3D打印打样。
