便携式手提弹簧秤三维结构设计

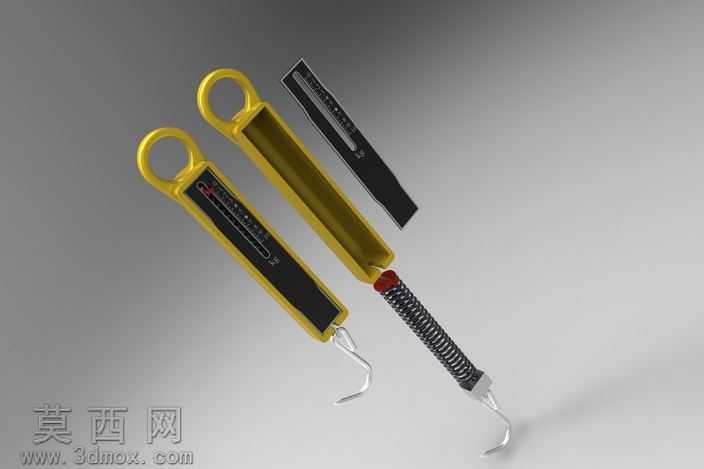

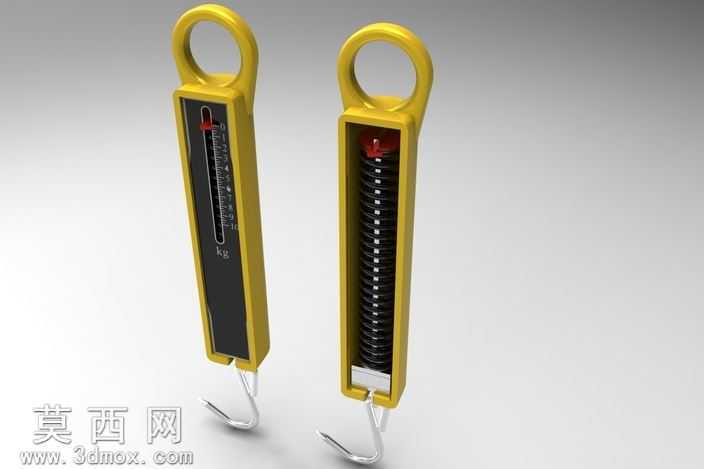

本作品为便携式手提弹簧秤的三维建模设计，采用SolidWorks完成全参数化建模，整体结构还原度高，细节表现完整。建模过程中首先对弹簧秤的整体功能逻辑进行梳理，明确其依靠弹簧弹性形变实现重量测量的核心原理，将整体结构拆分为外壳主体、内置弹簧、刻度显示面板、顶部挂环、底部称重挂钩五个核心模块分别建模。外壳部分采用圆角长方体造型，顶部一体成型环形挂环，既保证悬挂受力的结构强度，又兼顾手持携带的便携性，建模时通过抽壳命令完成中空腔体设计，预留弹簧安装位与刻度面板安装槽，边缘做全圆角处理避免锐边，符合手持工具的人机工程要求。内置弹簧采用螺旋扫描命令生成，严格匹配标准弹簧参数，节距、丝径、中径均按照实际测力量程计算设定，保证形变行程与刻度量程对应，弹簧上下端分别设置定位卡扣结构，与外壳内部的限位槽精准配合，避免弹簧受力时出现偏移卡顿。刻度面板采用嵌入式安装设计，表面蚀刻清晰的千克单位刻度与指针滑槽，指针与弹簧底部的联动座连接，可随弹簧伸缩沿滑槽滑动，直观指示当前称重数值，建模时对刻度线、数值标识均做贴图渲染处理，还原真实量具的显示效果。底部挂钩采用弯折金属结构，与弹簧底部的连接座做铰接配合，可小角度摆动适配不同悬挂角度的称重物体，挂钩末端做防脱弯折设计，避免称重过程中物体滑落。渲染阶段为外壳赋予亮黄色工程塑料材质，添加细微磨砂质感提升真实感，弹簧与挂钩、指针赋予抛光金属材质，刻度面板采用半哑光黑色塑料搭配白色刻度标识，整体光影采用柔和的工作室布光，清晰展现内部结构与外部细节，各部件装配关系明确，可直接用于结构验证、教学演示或产品开模参考。
