台锯用长工件进给导向定位装置

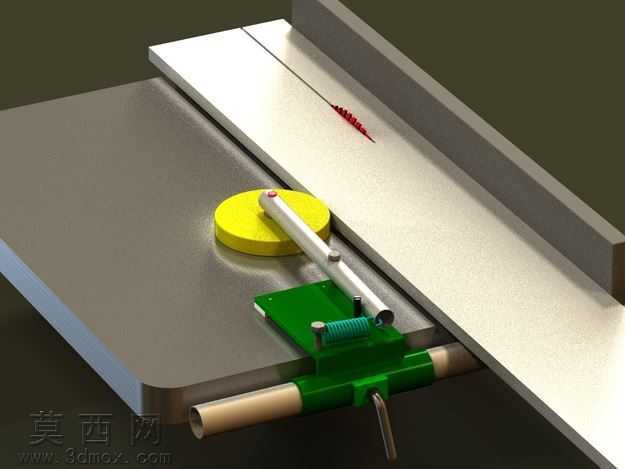

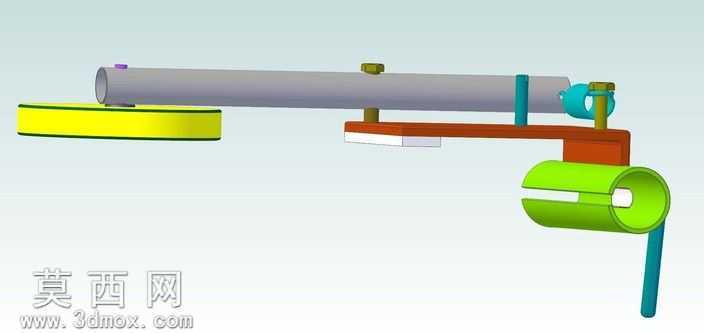

该三维模型为台锯配套使用的长工件手动进给导向定位装置，整体采用三维建模软件完成全参数化结构设计，通过真实物理渲染还原实际使用场景的视觉效果。模型结构主要包含滑动基座、弹性压持组件、导向靠板、调节手柄四个核心部分：滑动基座采用双圆柱导轨配合滑套结构，可沿台锯延伸工作台的导轨方向实现顺畅的横向位移，适配不同宽度工件的加工定位需求；弹性压持组件内置复位弹簧与压持臂，压持臂末端设置柔性防滑压头，可在工件进给过程中持续施加向下的压持力，避免长工件在锯切过程中出现翘边、偏移问题，保证锯切路径的直线度；导向靠板采用平直金属板材设计，与台锯靠山平行对齐，为长工件提供稳定的侧向定位基准；调节手柄采用偏心锁紧结构，可快速固定装置的工作位置，操作便捷高效。材质渲染方面，模型针对不同部件的实际材质做了精细化区分：基座与导轨采用金属哑光质感，还原钢材的磨砂表面特性；压持组件的操作部分采用工程塑料亮面材质，搭配醒目的绿色涂装提升操作辨识度；压头采用橡胶类软质材质的半哑光效果，弹簧部件做了金属镀锌的亮面处理，整体渲染光影自然，结构细节清晰可辨。设计思路围绕台锯长工件加工的实际痛点展开，针对长工件手动进给时易偏移、翘曲、操作安全风险高的问题，通过弹性压持与侧向导向结合的结构，实现工件的稳定定位，既保证锯切精度，又提升操作安全性，装置整体结构紧凑，安装适配性强，可直接适配常规规格的台锯工作台，无需对原有设备做复杂改造，具备较高的实用价值。
