带杯碟马克杯吸塑包装套装结构设计

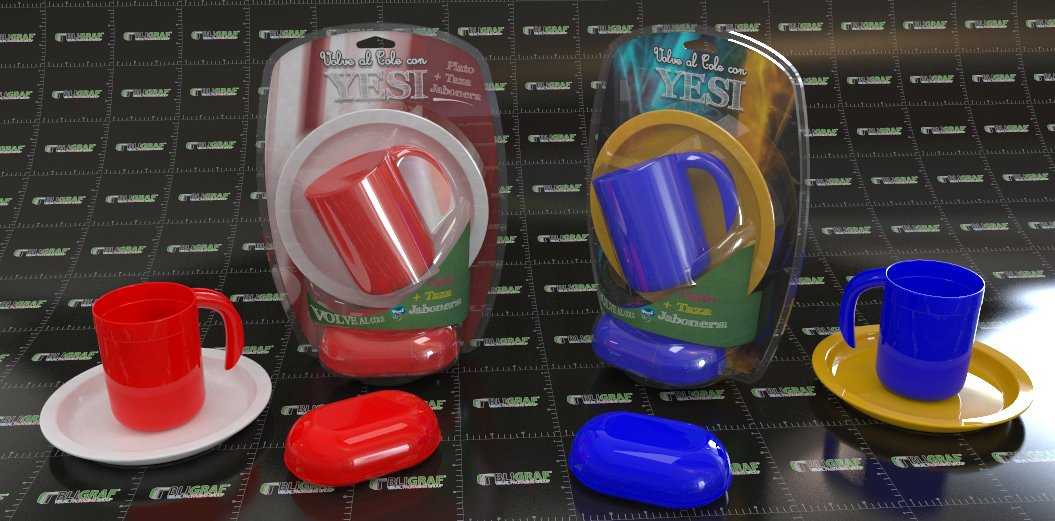

　　这套包装结构针对带碟马克杯这类日用陶瓷、塑料饮具的终端零售场景设计，适配商超货架陈列、电商快递运输、品牌促销套装等多场景使用需求，核心解决饮具类产品在流通环节的磕碰防护、陈列展示、套装组合固定三类核心工程问题。从结构设计逻辑来看，整体采用插卡式吸塑泡壳搭配纸卡的经典包装形式，泡壳根据内部盛装的马克杯、杯碟、配套小物件的外形做精准的型腔仿形设计，每个独立型腔都预留了0.3-0.5mm的装配间隙，既方便生产环节的人工或自动化装填，又能在运输过程中限制产品的窜动位移，避免杯体与碟面、配件之间发生摩擦刮花或碰撞碎裂。泡壳边缘做了翻边压合结构，与背面印刷纸卡通过热压或卡扣方式实现封合，封合边宽度控制在4mm，既保证封合强度满足跌落测试要求，又不会过度占用包装整体尺寸，提升材料利用率。

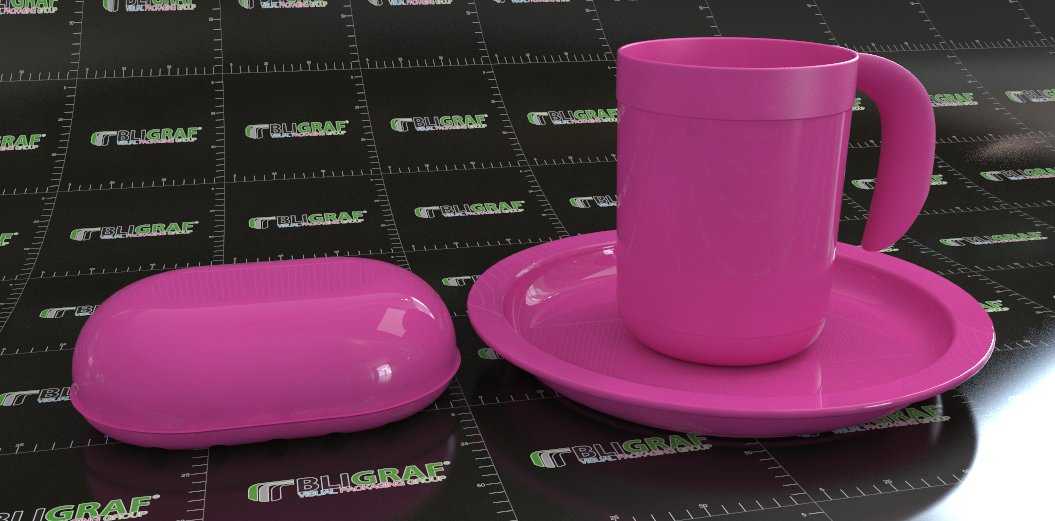

　　针对陈列展示需求，泡壳顶部预留了标准的飞机挂孔结构，挂孔中心距离包装顶部边缘12mm，挂孔直径适配商超通用的挂杆直径，可直接挂装在货架挂条上，同时泡壳正面采用高透PET材质，透光率达到90%以上，消费者无需拆开包装就能直观看到内部马克杯与杯碟的配色、质感，降低选购决策成本。包装内部的型腔布局做了重心优化设计，将重量较大的马克杯放置在型腔中下部位置，杯碟斜向依托在马克杯侧方，配套的小型配件放置在泡壳底部独立型腔，让整个包装的重心落在竖直中心线上，挂装陈列时不会出现倾斜偏转，平放在货架上时也能保持平稳放置，不会侧翻。

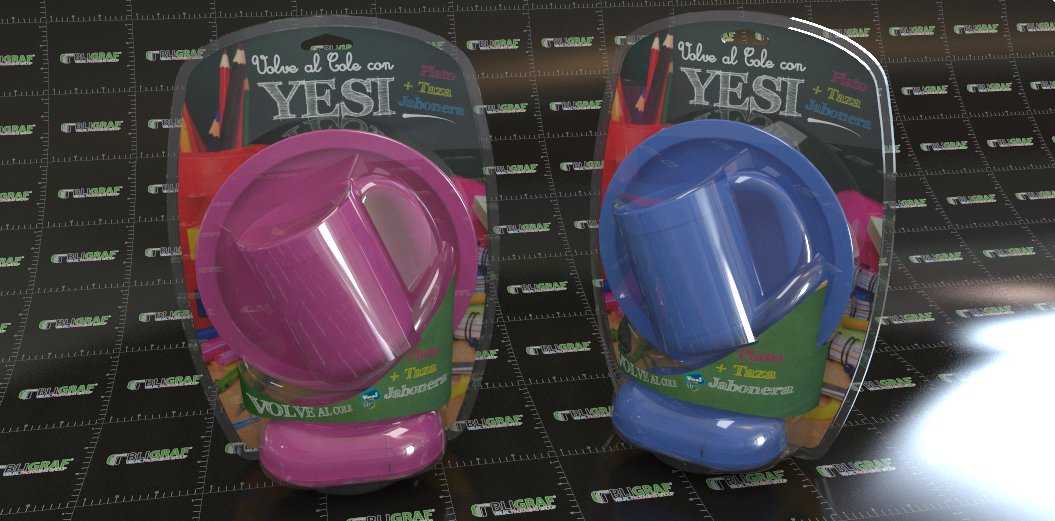

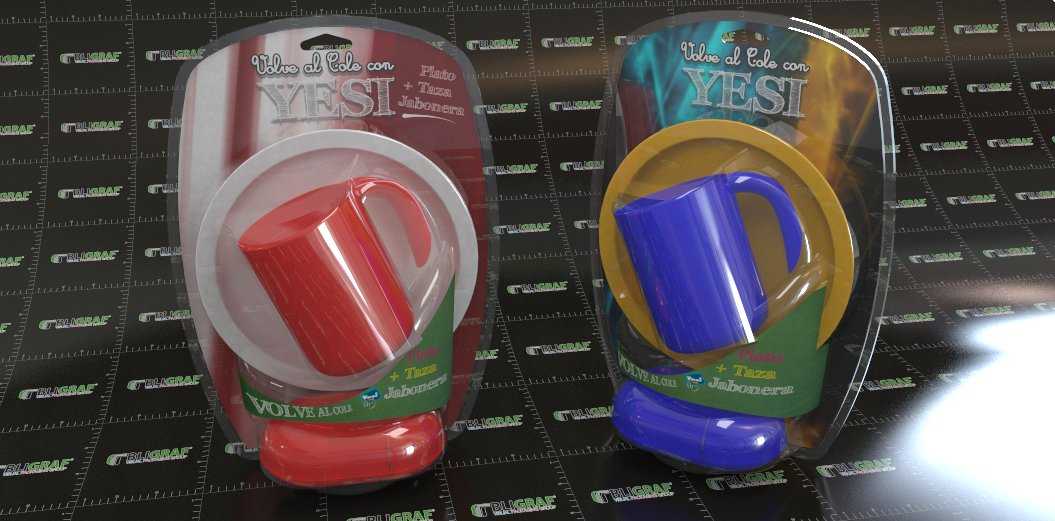

　　从尺寸边界来看，单套包装的整体外轮廓尺寸控制在220mm×110mm×65mm范围内，适配常规的快递纸箱分格尺寸，也符合商超货架的层间高度要求，多套包装堆叠时，泡壳表面设计的微小加强筋结构可以分散上层压力，避免堆码时泡壳被压塌变形，损伤内部产品。针对不同配色的产品套装，泡壳型腔采用通用化设计，仅需要更换背面的印刷纸卡就能实现红、蓝等不同配色产品的包装适配，不需要重新开制吸塑模具，大幅降低多SKU产品的包装生产成本。在防护性能设计上，泡壳在马克杯把手位置做了局部加厚的缓冲结构，厚度比其他区域厚0.2mm，因为把手位置是马克杯最容易发生磕碰断裂的部位，加厚的泡壳结构可以在受到侧面冲击时吸收部分冲击能量，配合纸卡背面的缓冲垫层，能有效降低跌落时的产品破损率。另外泡壳的开合位置做了易撕缺口设计，消费者购买后不需要借助额外工具，就能沿着缺口顺利拆开包装，同时避免拆封时划伤手或者损坏内部的杯具产品。整套结构在设计时还考虑了自动化包装线的适配性，泡壳的外形做了定位凸点设计，可以在自动化装填设备的输送线上实现精准定位，配合机械臂完成产品装填、纸卡压合、热封等工序，提升批量生产的包装效率。
