便携式户外手提运动饮水瓶结构设计

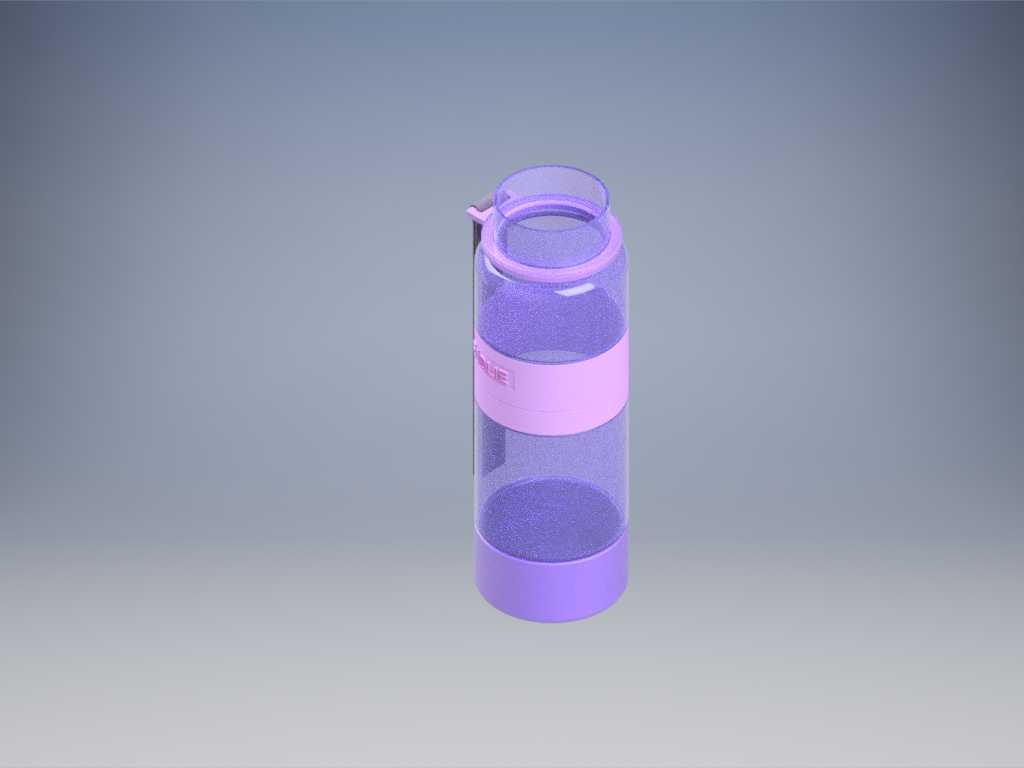

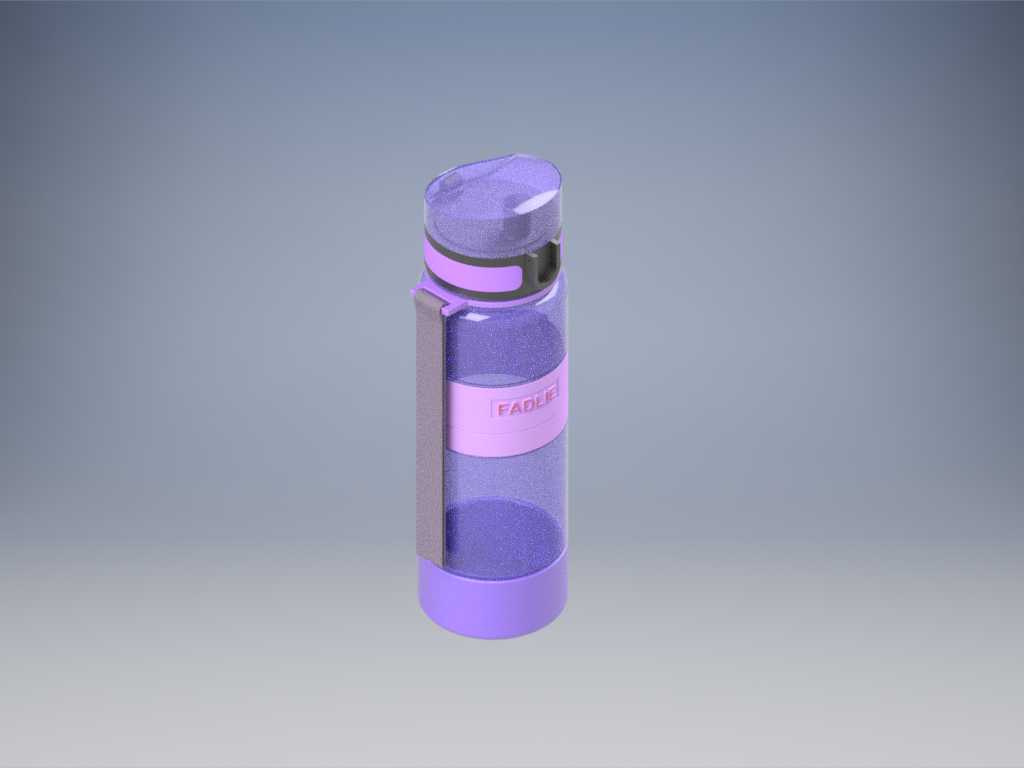

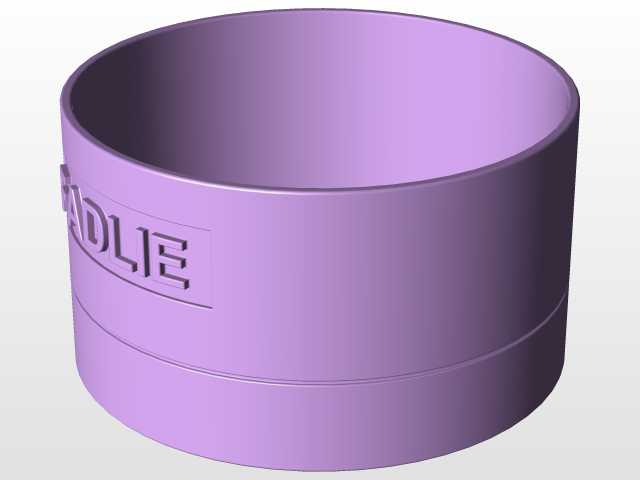

　　这款手提式饮水容器的三维结构设计，核心围绕户外出行、日常通勤、运动健身场景下的便携饮水需求展开，在结构布局上充分考虑了单手握持、手提携带、防漏密封的实际使用痛点。从整体结构来看，瓶身采用直筒型主体搭配渐变收窄的底部设计，底部做了加厚环形支撑结构，放置在平面上时能够保证足够的支撑稳定性，避免日常放置时出现侧翻倾倒的问题，底部加厚区域也预留了耐磨结构的设计余量，可适配后续包胶、防滑垫加装等二次工艺需求。瓶身中部设置了环绕式的标识安装区域，该区域做了微凹的沉台设计，粘贴标识或者做丝印工艺时能够避免日常摩擦导致的标识磨损，同时沉台边缘做了R0.8的圆角过渡，不会在握持时产生硌手的棱角。

　　手提结构采用侧置固定式绑带设计，绑带与瓶身的连接位置设置在瓶身上部三分之一处，该位置是手提时整瓶重心的平衡点位，单手提携时瓶身能够自然保持竖直状态，不会出现倾斜漏液的问题；绑带宽度设置为18mm，接触手部的面积足够，装满水的状态下手提也不会出现勒手的不适感，绑带与瓶身的连接采用嵌入式卡扣结构，卡扣隐藏在瓶身的凸台内部，外观上没有突出的连接结构，既保证了连接强度，也避免了突出结构勾挂背包内其他物品的问题。

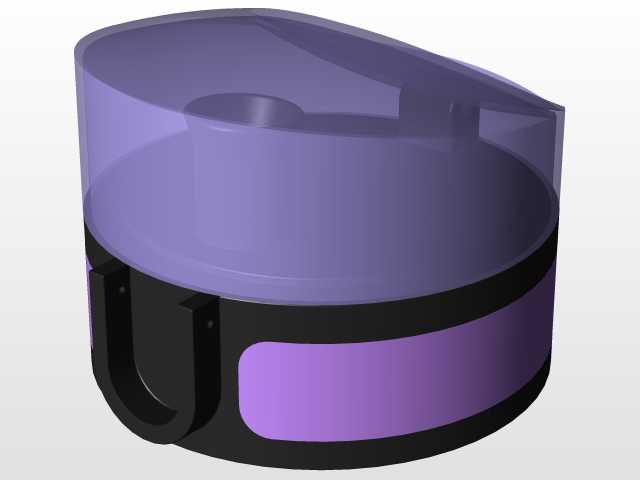

　　瓶口部分采用旋合式密封结构，搭配翻盖式防尘上盖，上盖与瓶身之间设置了弹性卡扣，单手按压即可开启上盖，不需要双手操作，运动过程中单手就可以完成饮水动作；上盖内部设置了硅胶密封垫圈，闭合状态下能够实现IPX7级的密封效果，即使瓶身倒置放在背包内，也不会出现漏水渗液的问题。瓶身主体采用半透明材质设计，侧壁预留了容量刻度的成型位置，使用者可以直观看到瓶内剩余的水量，及时补充饮水。

　　从安装边界尺寸来看，整瓶总高度控制在220mm，瓶身最大直径为72mm，能够适配绝大多数车载杯架、背包侧袋的尺寸要求，不需要额外调整携带空间；瓶口内径设置为38mm，既能够方便投放冰块、泡制饮品，也能够适配常规的瓶刷进行内部清洁，不会出现瓶口过窄难以清理内部污渍的问题。瓶身的所有棱角位置都做了不小于R0.5的圆角处理，一方面是注塑成型时能够保证塑料熔体的流动顺畅，减少成型缺陷，另一方面日常使用接触时也不会产生尖锐的刮擦风险。

　　在结构强度设计上，瓶身侧壁做了1.2mm的均匀壁厚，搭配环形的加强筋结构，装满1L容量的液体时，瓶身不会出现明显的形变，即使从1.2m的高度自由坠落到硬质地面，也不会出现瓶身开裂、密封失效的问题。上盖的翻盖转轴采用一体化的塑料活页结构，经过万次开合测试也不会出现断裂失效的问题，转轴位置设置了限位结构，翻盖开启角度固定在120度，饮水时上盖不会碰到使用者的面部，使用体验更加顺畅。

　　这款容器的设计没有冗余的装饰结构，所有外观结构都服务于实际使用功能，比如瓶身的紫色分段式外观，并不是单纯的装饰设计，上下的深色区域是握持时的主要接触位置，采用磨砂质感的材质能够提升握持摩擦力，即使手部沾水或者出汗也不会出现打滑的问题；中部的半透明区域则是为了观察液位，不同区域的材质选择和外观处理都对应了实际的功能需求，没有为了外观牺牲使用便利性。在实际量产适配性上，整个瓶身的结构都符合注塑成型的工艺要求，没有倒扣、薄壁等难以成型的结构，分模线设置在瓶身的对称中心位置，后续做飞边处理、表面喷涂时都能够方便操作，量产的良率能够得到有效控制。
