创意吸盘式平板支撑固定座结构设计

　　日常桌面数码设备使用场景中，平板设备的固定支撑一直是容易被忽略但直接影响使用体验的结构环节，这款吸盘式平板固定支撑座，核心针对桌面平放、小角度倾斜观影、轻量触控操作等常见使用需求做结构优化，区别于传统夹爪式、折叠卡扣式支架的结构逻辑，采用一体化软质包覆的吸盘底座加延伸支撑臂的结构形式，从接触受力的底层逻辑解决传统支架容易滑脱、硌伤设备边框、放置不稳的常见问题。

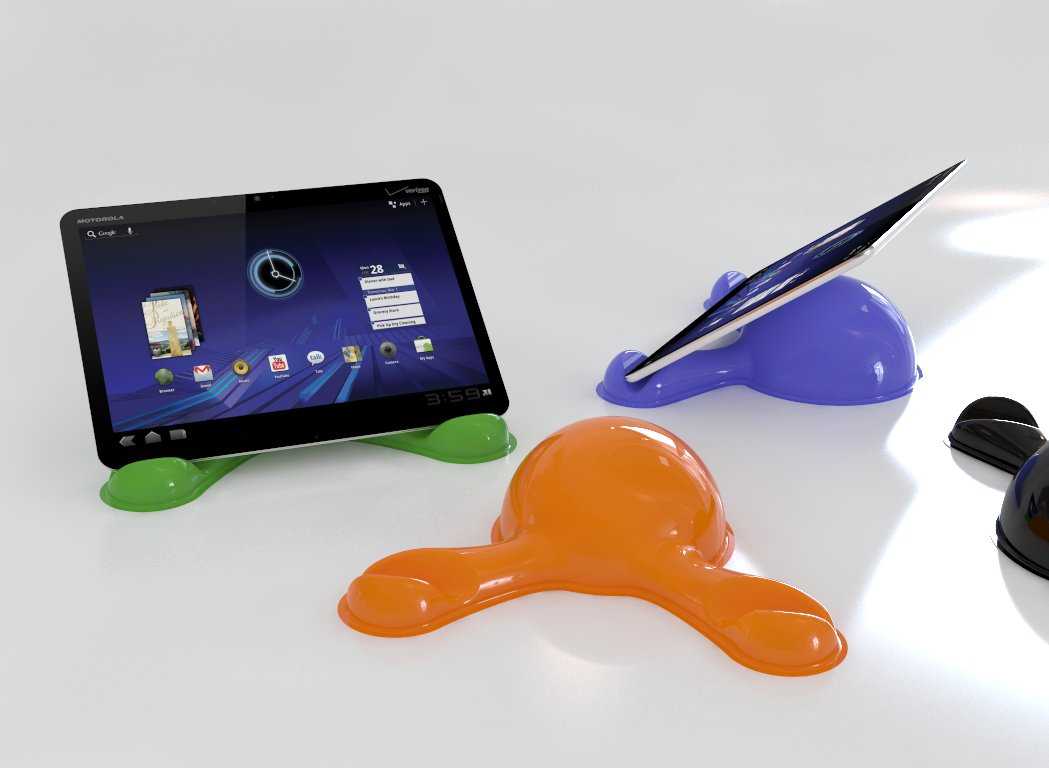

　　从实际使用的受力逻辑来看，这款支撑座的核心受力部件为底部的大直径负压吸盘，接触面采用软质高贴合度的TPU材质包覆，接触平面做了微弧过渡处理，能够在光滑玻璃桌面、烤漆桌面、哑光瓷砖桌面等常见办公家居平面上形成稳定的负压吸附力，不需要额外的夹持结构或者配重块就能实现底座的完全固定，避免传统支架在触控操作平板时出现的底座移位、侧翻问题。支撑臂部分采用和底座一体化的流线型延伸结构，臂身做了等强度的弧度加厚处理，从吸盘底座位置向支撑端平滑过渡，既保证了支撑臂的结构刚性，不会因为平板的重量出现长期使用的形变下垂，又通过圆润的流线外形避免了尖锐棱角可能造成的磕碰划伤。支撑端的托举位置做了内凹的限位弧度，能够刚好贴合平板设备的下边框位置，接触位置同样做了软质材质包覆，不会刮花平板的金属或者塑料边框，托举的倾斜角度经过反复验证，固定在120度左右的人体工学视角，长时间观看屏幕不会出现颈部疲劳，同时这个角度下平板的重心刚好落在支撑臂的受力轴线上，不会出现重心偏移导致的前倾翻倒问题。

　　设计过程中首先考虑的是不同使用场景的适配性，区别于需要调节关节的多段式支架，这款固定座采用定角度支撑的结构形式，没有活动铰接部件，从根源上避免了铰接部件长期使用出现的松动、阻尼失效问题，整体结构可以通过一体注塑成型完成生产，不需要额外的装配工序，生产组装的成本更低，结构可靠性也更高。外形尺寸上，底座吸盘的直径控制在110mm左右，这个尺寸既能够保证足够的负压吸附面积，提供足够的固定力，又不会占用过多的桌面空间，支撑臂的总延伸长度控制在130mm，托举位置的宽度为85mm，能够适配7到12英寸范围内的绝大多数平板设备，甚至可以临时支撑大尺寸的手机设备，安装边界上只需要放置位置有直径120mm以上的光滑平整平面即可，不需要额外的安装空间，也不需要打孔、粘贴胶层等破坏性安装操作，随时可以移动位置，不会在桌面残留胶痕或者吸盘印记。

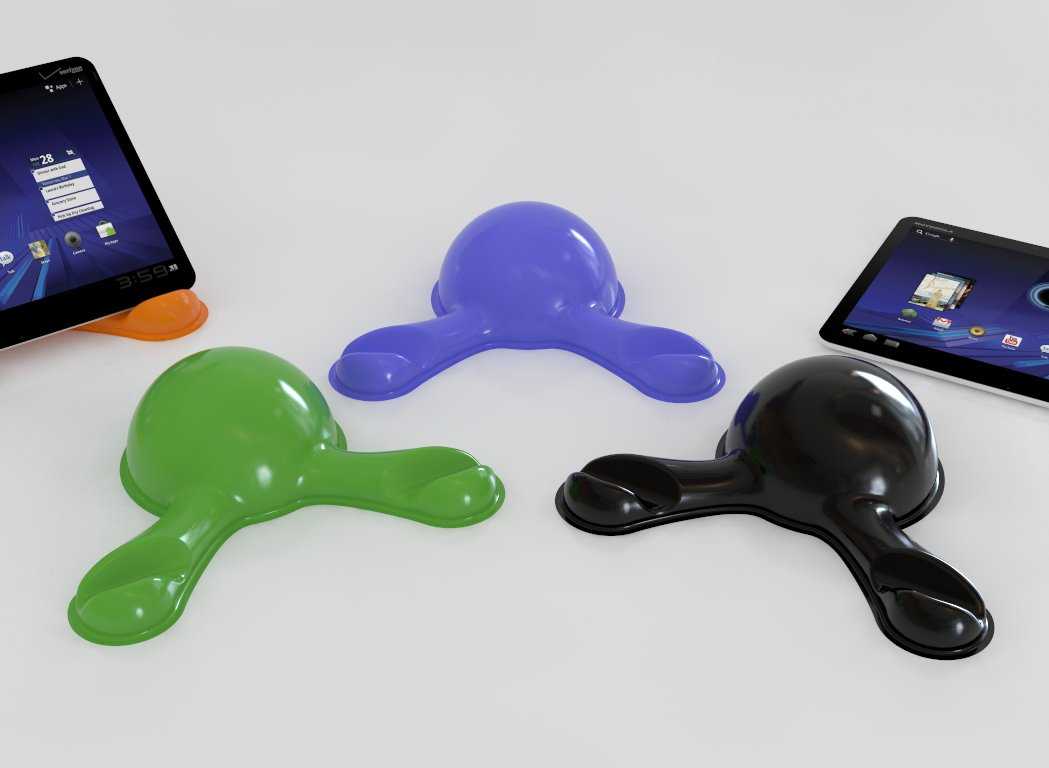

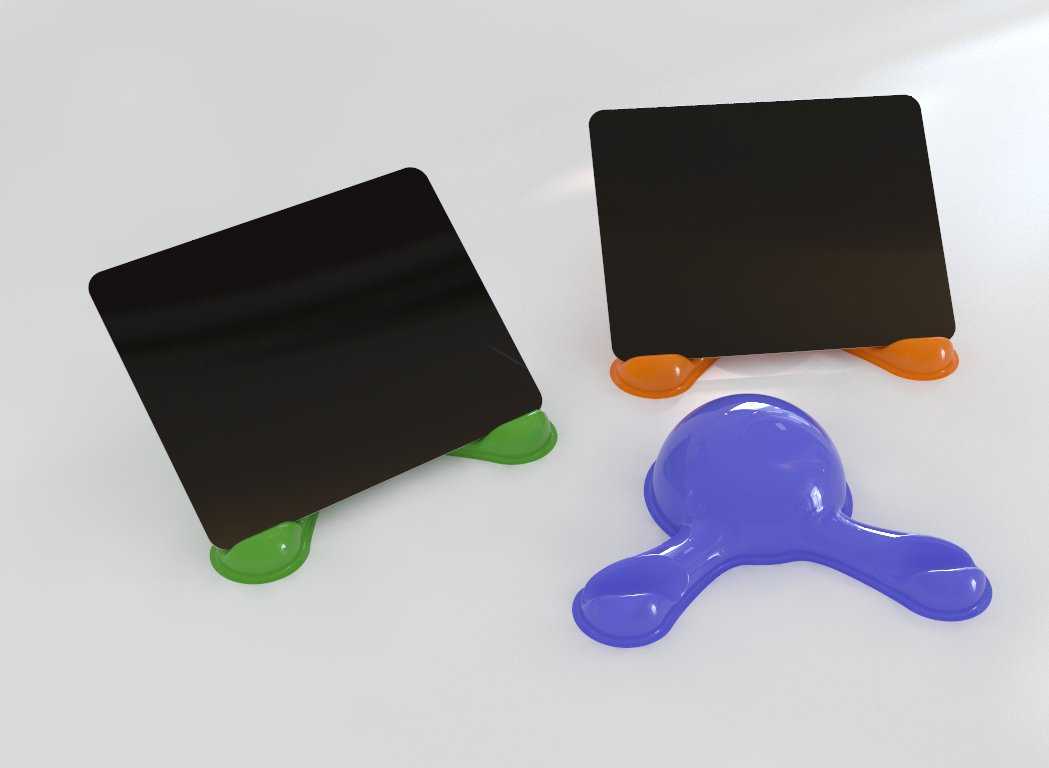

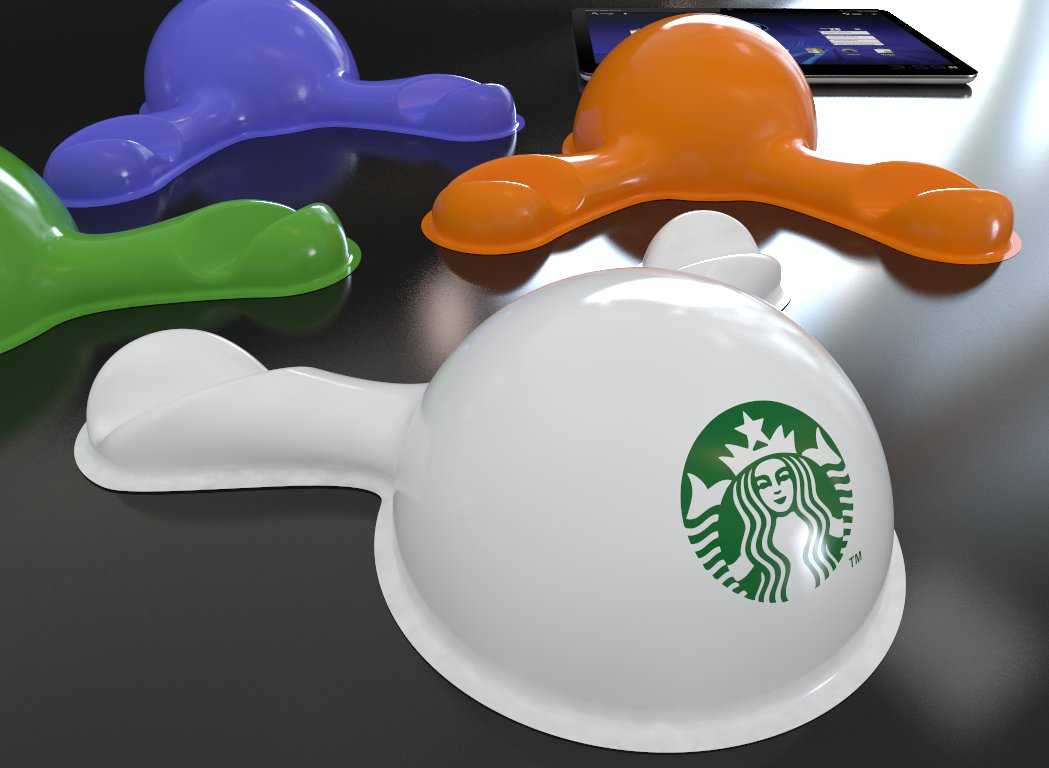

　　结构细节上，吸盘的边缘做了薄边翘边处理，需要拆卸移动的时候只需要掀起翘边就能解除负压，轻松取下底座，不需要硬撬造成桌面或者底座的损伤。支撑臂的上表面做了微弧的下沉处理，托举平板的时候，平板的背面会和支撑臂的上表面形成两个接触点，加上底部托举位置的接触点，形成三点稳定支撑的受力结构，哪怕在平板屏幕上进行点按、滑动等触控操作，受力也会通过三个接触点均匀传递到底座的吸盘上，不会出现局部应力集中导致的支撑失效。整体外表面全部做了圆滑的R角过渡，没有任何尖锐的棱角，哪怕是日常使用中不小心磕碰也不会造成肢体划伤，不同配色的版本可以适配不同的桌面装修风格，软质包覆的外表面也不容易残留指纹和污渍，日常清洁只需要用湿抹布擦拭即可。

　　从实际使用的场景覆盖来看，这款支撑座不仅可以用在家庭桌面观影、网课学习的场景，也可以放在办公桌面上作为副屏平板的固定支撑，用来显示即时通讯信息、工作待办清单等内容，甚至可以放在厨房的光滑瓷砖台面上，用来支撑平板查看菜谱，吸盘的固定力能够抵抗厨房操作时的轻微台面震动，不会因为台面震动出现移位。和传统的支架相比，没有多余的调节结构，不会出现调节关节夹手、松动打滑的问题，一体化的结构也不容易积灰，缝隙位置少，日常维护的成本极低，哪怕是长期高频使用，结构也不会出现松散失效的问题。建模过程中对各个位置的壁厚做了均匀化处理，主体壁厚控制在2.5mm，受力集中的臂身和底座连接位置做了局部加厚到4mm，同时做了圆弧过渡避免应力集中，注塑生产的时候不会出现缩痕、翘曲等成型缺陷，软质包覆层和主体硬胶的结合位置做了倒扣卡槽结构，保证包覆层不会在使用过程中出现脱胶、起边的问题，整体结构的装配公差控制在0.1mm以内，各个位置的配合间隙均匀，不会出现明显的合模线错位问题。
