塑料成型无源手机耳旁声波扩音结构

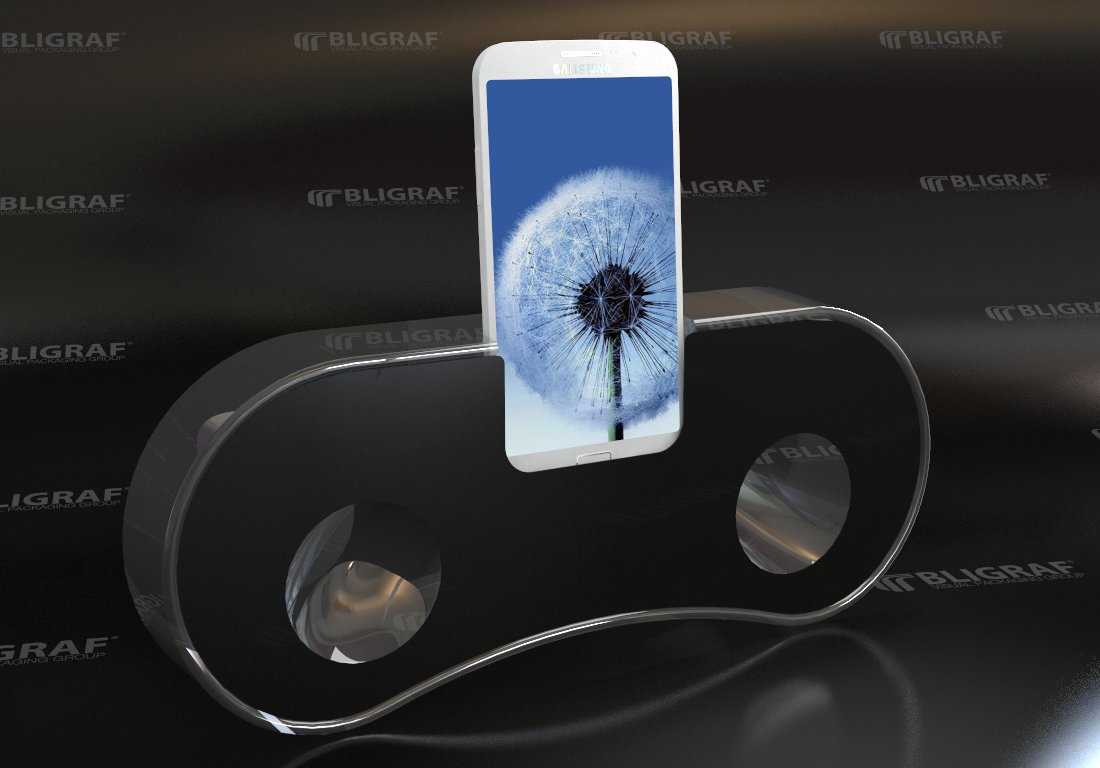

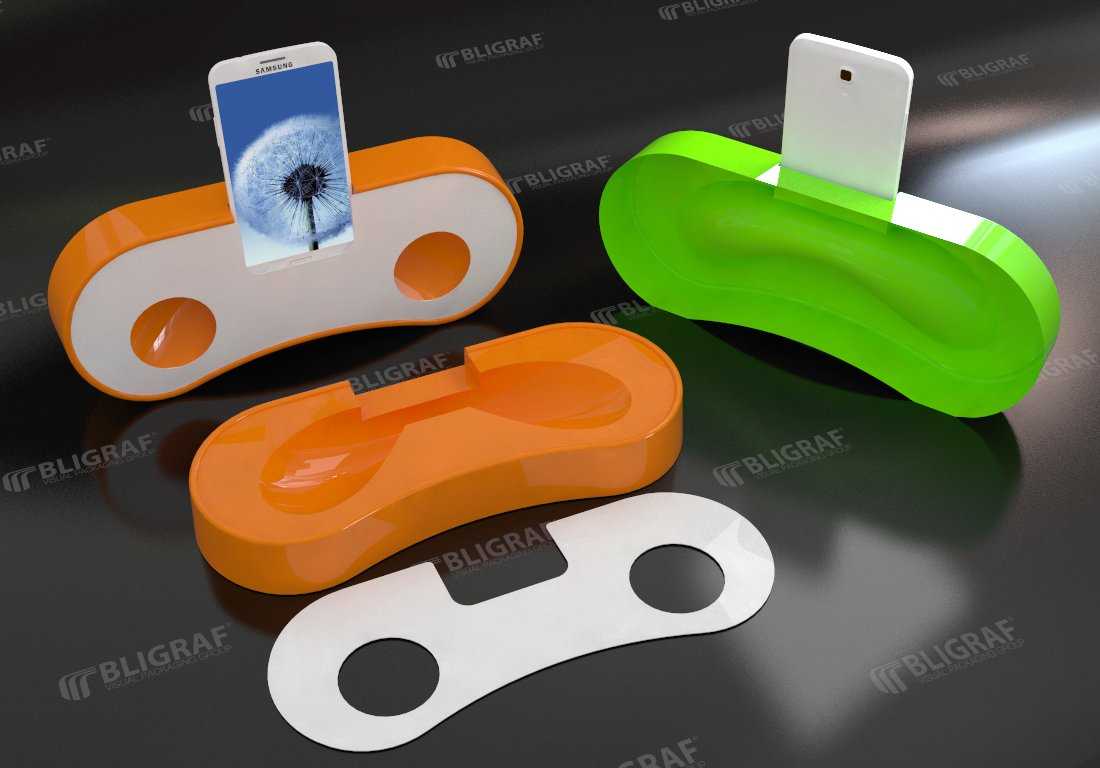

　　这款无源扩音结构的设计初衷，是解决日常桌面场景下手机外放音量不足、声场发散的痛点，无需额外供电，完全依靠物理声学路径的优化实现声波增益，适配绝大多数直板智能手机的横置摆放需求，在居家休闲、办公工位临时外放、小型桌面影音播放场景下都能适用，相比有源小音箱，它没有供电需求、没有电路故障风险，一体注塑成型的结构也不存在装配松动的问题，日常使用仅需简单擦拭清洁即可。从结构设计逻辑来看，整体采用对称式的双声道反射腔体布局，中间预留的手机放置槽位做了微倾斜的角度处理，当手机横置放入槽位时，机身底部的外放扬声器出声孔刚好对准腔体的入射口，不会出现出声孔被遮挡导致的闷音问题。腔体的内壁曲面经过多次声学反射路径模拟，没有出现直角转折的声短路区域，

　　声波在腔体内经过多次反射汇聚后，从两端的圆形出声口向外传递，实测在正前方1米范围内，声压级相比手机直接外放有明显提升，同时保留了中频段声音的清晰度，不会出现过度增益低音导致的人声浑浊问题。在塑料成型工艺的适配设计上，整体结构做了均匀的壁厚处理，壁厚控制在2mm左右，避免注塑过程中出现缩痕、翘曲的缺陷，外边缘全部做了R3的圆角过渡，既提升了手持移动时的触感，也能减少注塑成型时的应力集中问题。腔体内部的反射曲面没有做倒扣结构，采用前后模直接出模的设计，不需要额外设计滑块抽芯结构，能有效降低模具加工成本，提升批量生产时的成型效率，成型后仅需简单修剪浇口即可投入使用，不需要后续的二次装配工序。从安装与摆放的边界尺寸来看，

　　整体结构的横向长度控制在180mm左右，纵向宽度70mm，整体高度35mm，放置在桌面时的占用面积远小于常规有源桌面音箱，中间的手机放置槽宽度适配7mm到10mm厚度的手机，即使带常规保护壳的手机也能顺利放入，槽位内部贴有软性防滑垫的预留安装位，可粘贴薄硅胶垫避免手机外壳被刮擦，同时提升放置时的摩擦力，防止手机意外滑落。两端的出声口直径设计为30mm，出声方向略微朝向使用者的耳部高度，当结构放置在常规75cm高度的桌面时，出声口的轴线刚好对准坐姿状态下人耳的高度区间，进一步提升声音传递的效率。在实际使用场景中，这款结构除了桌面影音播放的用途，也可以作为临时的手机支架使用，倾斜的槽位角度刚好适配日常观看视频的视角，

　　不需要额外搭配手机支架，兼顾了声学扩音与支撑固定的双重功能。结构的底部设计有四个圆形的防滑脚垫安装位，可粘贴橡胶脚垫提升与桌面的摩擦力，即使在光滑的玻璃桌面也不会出现滑动移位的问题。设计过程中针对不同材质的声学反射特性做了对比验证，ABS材质的硬度适中，表面光滑度足够，对声波的反射效率优于PP材质，同时成本可控，是批量生产的优选材料，腔体内部不需要做额外的吸音处理，依靠光滑的注塑表面即可满足反射需求，避免了吸音材料带来的额外成本与装配工序。
