车载悬挂式凝胶香氛包装结构设计

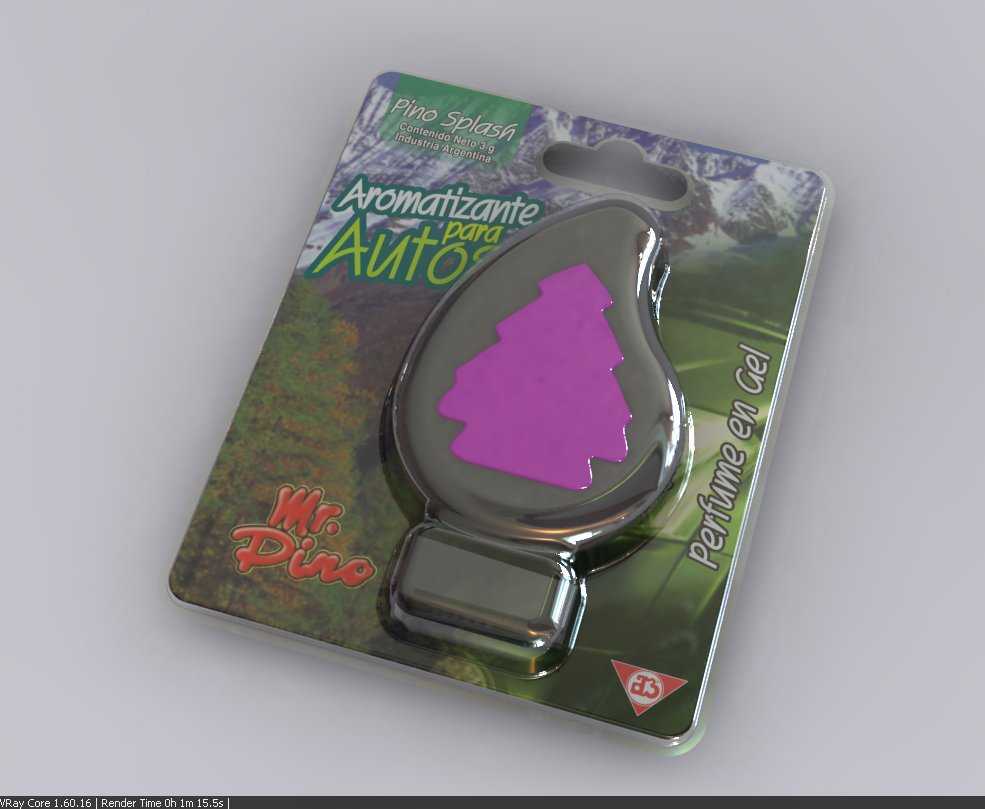

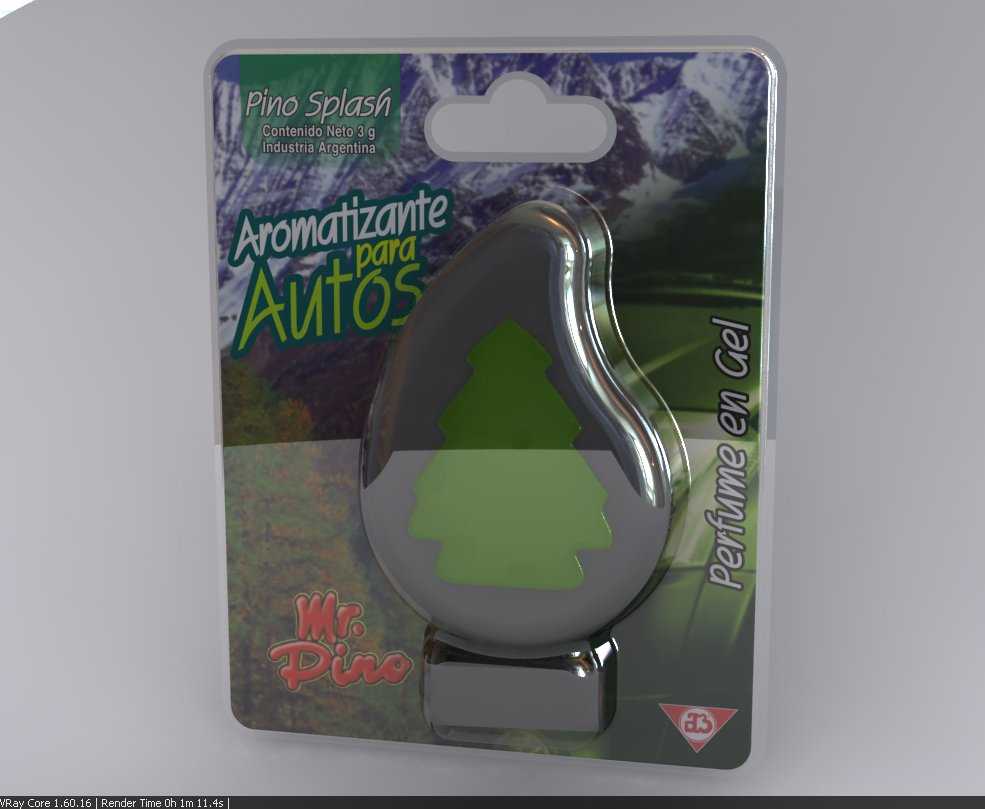

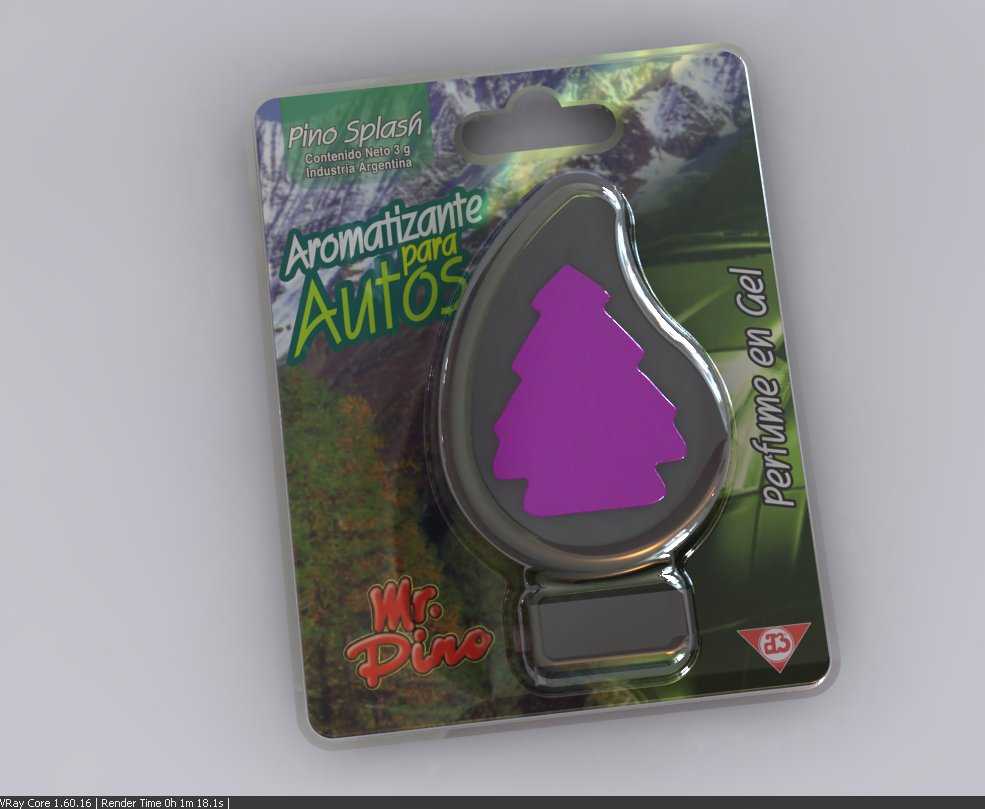

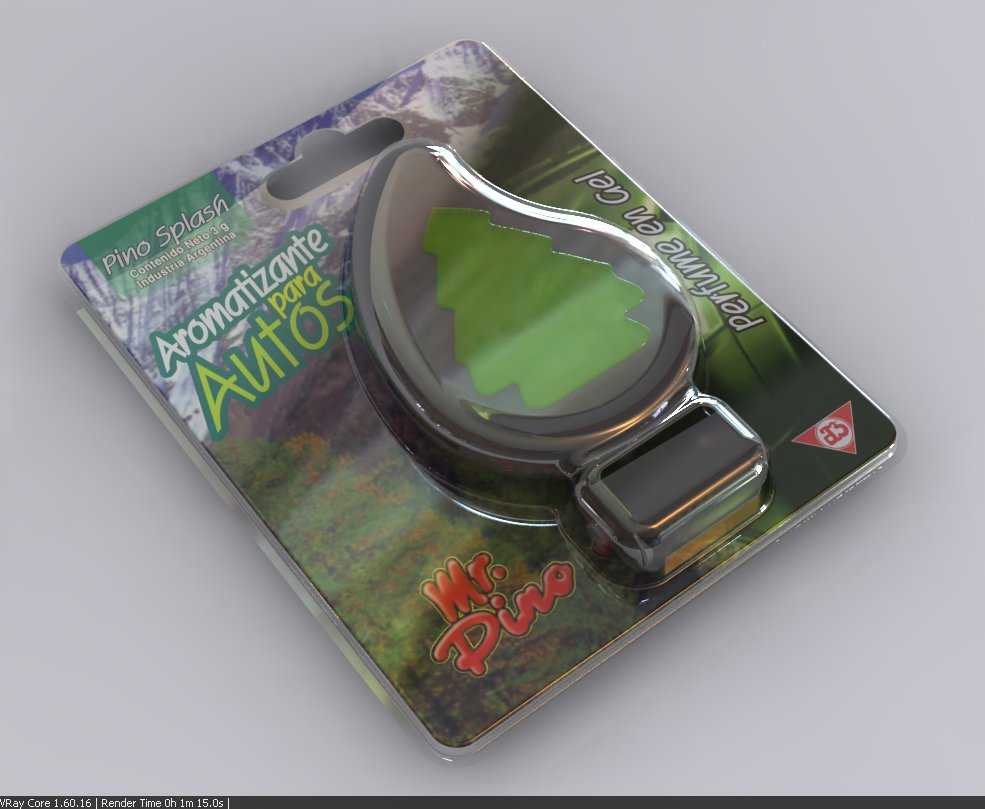

　　该结构针对车载悬挂香氛的使用场景做了全链路适配，日常使用中这类产品多悬挂于车内后视镜位置，行驶过程中会随车辆加减速、转向产生持续摆动，因此包装与香体的配合间隙做了0.3mm的冗余设计，既避免颠簸过程中硬接触产生异响，也不会因间隙过大导致香体在包装内窜动脱出。香体部分采用水滴形外轮廓搭配内部圣诞树造型的凝胶载体，凝胶载体的厚度控制在8mm，边缘做R1.2的圆角过渡，避免凝胶固化后边缘应力集中出现开裂，同时该造型的外露表面积经过测算，能保证香氛精油的挥发速率稳定，在常规车内5-8立方米的空间内，散香浓度可维持在舒适区间，不会出现初期香味过浓、后期散香不足的问题。包装整体采用吸塑罩加印刷背卡的组合结构，吸塑罩选用PETG材质，厚度0.

　　4mm，表面做硬化处理，抗刮擦性能满足运输、陈列环节的摩擦损耗要求，吸塑罩顶部预留的挂孔尺寸为12mm6mm，适配市面上绝大多数后视镜挂绳的穿入需求，挂孔边缘做翻边强化处理，悬挂承重可达500g，远高于产品自身18g的重量，长期悬挂不会出现孔位撕裂的情况。背卡部分采用350g铜版纸覆哑膜，背面的印刷区域预留了粘胶位，与吸塑罩的热合边宽度为3mm，热合温度控制在130摄氏度，保证粘合强度的同时不会烫坏背卡印刷层，背卡表面的图案印刷采用UV油墨，耐晒等级达到4级，长期暴露在车内阳光下不会出现明显褪色。设计过程中优先考虑了装配环节的工艺可行性，吸塑罩的成型脱模斜度设置为3度，模具抽芯方向沿产品厚度方向，无倒扣结构，

　　可实现高速吸塑机的连续生产，单件成型周期控制在12秒以内，适配大规模量产的节拍要求。香体与吸塑罩的定位结构设置在底部，凸起的定位台高度为2mm，刚好卡入凝胶香体底部的凹槽内，装配时无需额外涂胶即可实现香体的预固定，减少装配工序的辅料消耗。考虑到用户拆封的使用体验，吸塑罩的侧边预留了易撕缺口，缺口深度2mm，用户无需借助工具即可顺利拆开包装，同时易撕位的断裂力经过调校，既不会在运输过程中意外开裂，也能保证拆封时的施力力度在普通用户的舒适范围内。整体外轮廓尺寸控制在120mm80mm*12mm，属于紧凑型车载挂饰尺寸，悬挂后不会遮挡驾驶员的行车视线，边缘全部做R3以上的圆角处理，即使车辆剧烈摆动碰到车内内饰或者乘员，也不会产生刮蹭损伤。

　　凝胶载体的配方适配该结构的密封性能，包装热合完成后的整体密封性能可保证香氛在未拆封状态下18个月内的挥发损失率低于5%，满足仓储、运输、货架陈列的全周期存储要求。结构设计阶段还做了高低温环境的适配验证，在零下20摄氏度到零上70摄氏度的环境区间内，吸塑罩不会出现脆裂、变形，背卡粘合层不会开胶，凝胶香体不会出现融化流淌、凝固失活的问题，覆盖了车辆在不同纬度地区、不同季节停放时的车内极端温度场景。挂孔的位置经过重心配平计算，悬挂后产品自然状态下保持竖直，不会出现倾斜歪倒的情况，保证外观展示效果的同时，也让香氛的挥发方向更均匀，不会出现局部香味堆积的问题。
