Bielay活塞连杆组件三维结构设计

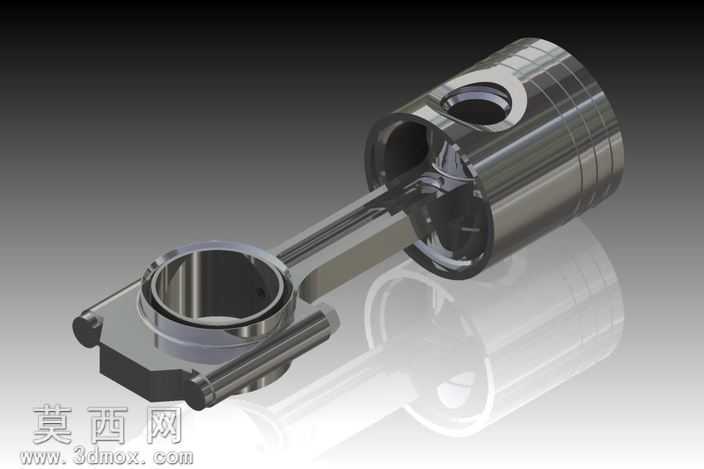

本作品为活塞连杆组合装配结构，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循内燃机动力组件的实际尺寸规范与装配逻辑，先分别完成活塞本体、连杆、活塞销等独立零件的建模，再通过同轴、贴合等装配约束完成整体组装，确保各部件运动间隙符合实际工况要求。活塞部分采用裙部带型面的结构设计，建模时精准还原了活塞销座孔、环槽的细节特征，环槽的宽度、深度参数均参考通用内燃机活塞的设计标准，销座孔处做了加强结构的细节处理，保证结构强度的合理性。连杆部分采用工字型截面的杆身设计，建模时通过扫掠特征完成杆身的成型，大小端的轴孔特征严格匹配活塞销与曲轴的配合尺寸，大端的分体式连接结构也做了精准还原，螺栓孔的位置、孔径参数均符合装配要求。渲染阶段采用金属材质赋予整体结构，活塞表面设置为高反光的镀铬金属质感，连杆部分设置为哑光锻钢材质，通过调整环境光、反射参数，模拟出金属零件在工业展示场景下的真实光影效果，背景采用渐变灰色调突出主体结构，同时添加了柔和的地面反射效果，提升整体渲染的真实感。设计过程中充分考虑了活塞连杆组件的运动特性，各零件的配合间隙预留合理，既保证了装配结构的完整性，也为后续的运动仿真、受力分析预留了参数调整空间，整体模型结构完整，细节丰富，可用于内燃机结构教学、动力系统原理展示以及相关零部件的设计参考。
