三唱臂黑胶唱盘创意结构设计

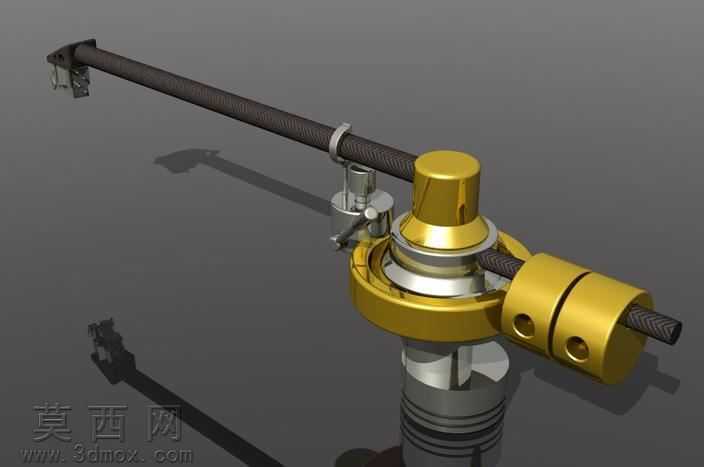

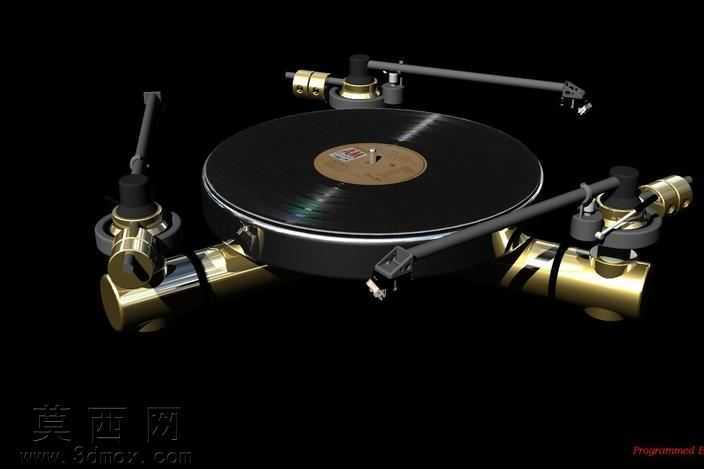

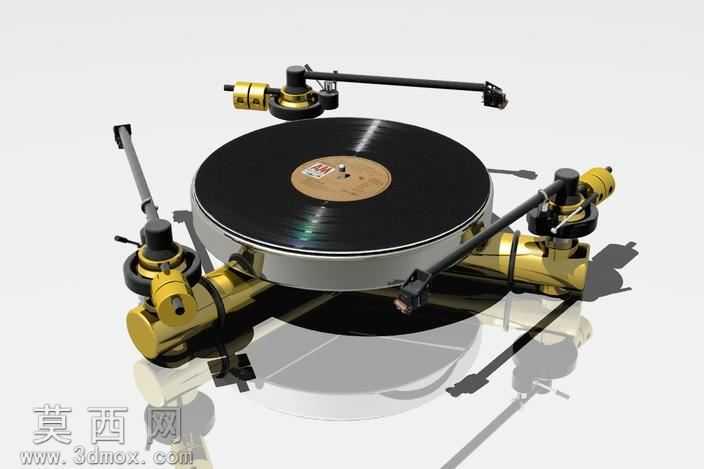

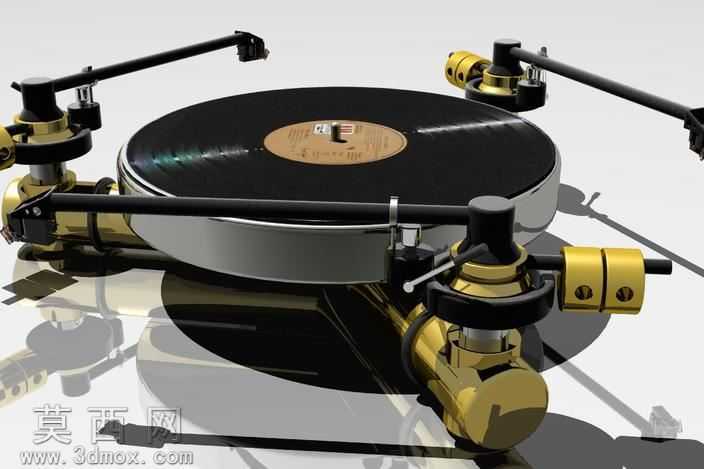

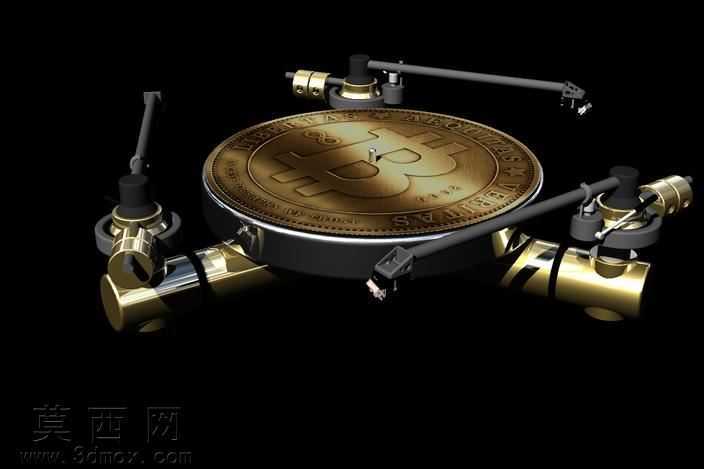

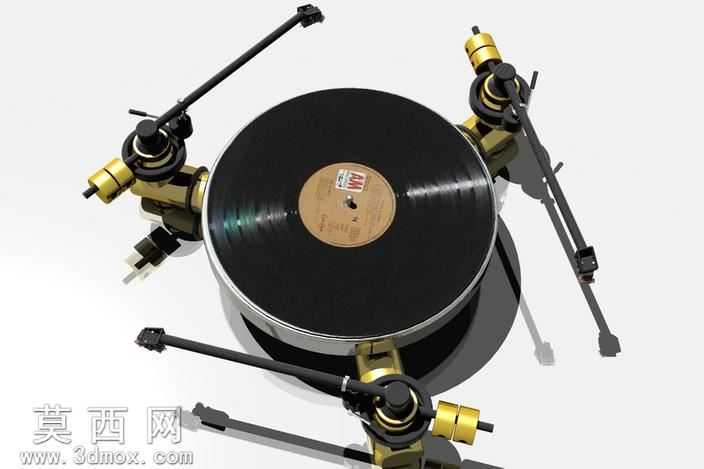

本作品为三唱臂结构黑胶唱盘的三维设计方案，整体采用经典黑胶唱机的圆形转盘布局，核心创新点在于搭载三组独立可调节唱臂机构，突破传统单唱臂唱机的功能局限。建模阶段采用参数化设计思路，先完成核心转盘主轴的基准搭建，确保转盘旋转轴线的同轴度公差控制在合理范围，转盘主体采用分层结构设计，下层为金属材质的配重基座，中层为减震阻尼层，上层为放置黑胶唱片的防滑承托面，各层之间通过定位止口配合，保证装配精度。三组唱臂机构沿转盘周向120度均匀分布，每一组唱臂都包含独立的升降枢轴、水平旋转轴、配重调节块与唱头固定座，建模时对唱臂的转动副做了精细化处理，预留了调节间隙，可实现唱臂循迹角度的独立校准，适配不同规格的唱头与不同类型的黑胶唱片。材质渲染阶段，转盘基座采用亮面镀铬金属材质，还原专业唱机的金属质感，唱臂主体采用哑光黑色工程塑料搭配金色金属装饰件，配重块采用黄铜材质做旧处理，唱片表面模拟黑胶材质的细密纹路与中心标签的印刷质感，场景中添加了柔和的环境反射效果，突出金属部件的高光与材质层次。结构设计上充分考虑实际使用的功能性，三组唱臂可分别安装不同规格的唱头，比如 mono 唱头、立体声唱头与专用试听唱头，无需频繁更换唱头即可满足不同的播放需求，唱臂的枢轴结构内置阻尼调节结构，可根据唱臂重量调整循迹阻尼，避免唱针跳动损伤唱片，转盘下方预留了驱动电机的安装位，支持皮带驱动与直驱两种驱动方案的适配，整体结构紧凑，各部件之间无运动干涉，既保留了黑胶唱机的复古美学，又通过多唱臂结构提升了设备的实用性与专业属性。
