钻间螺柱定位专用钻模夹具结构

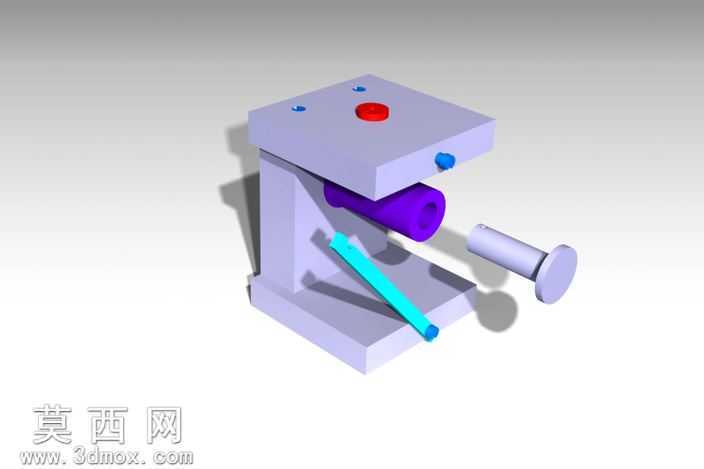

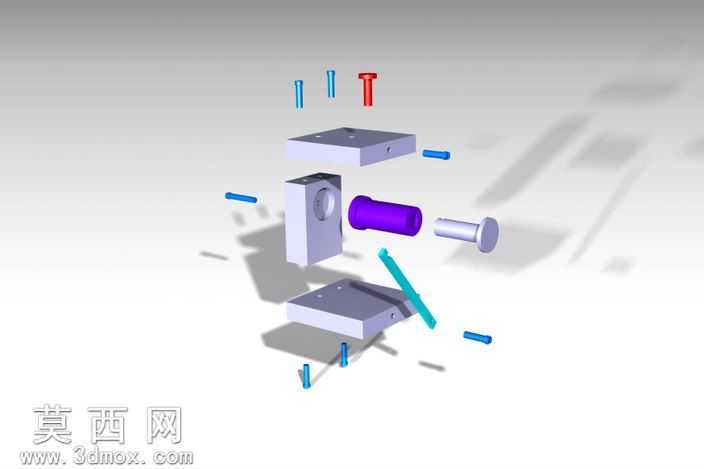

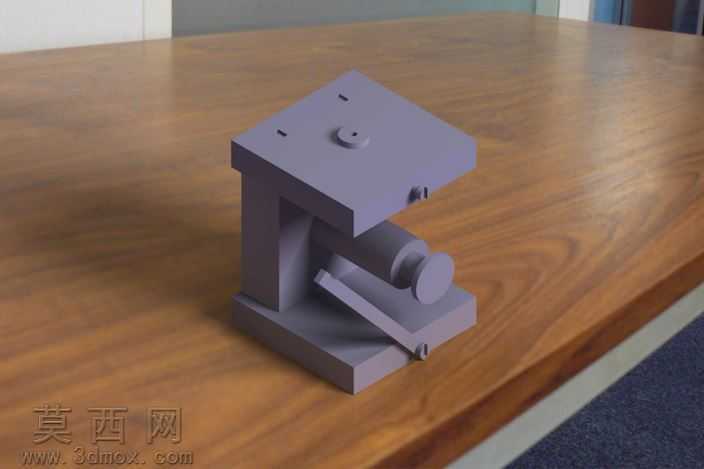

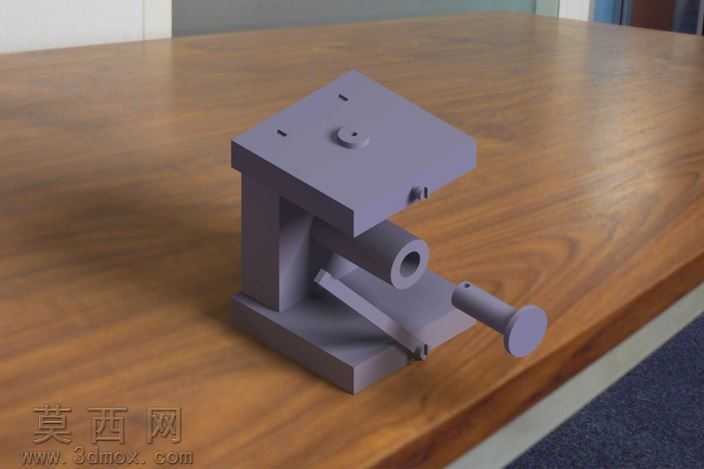

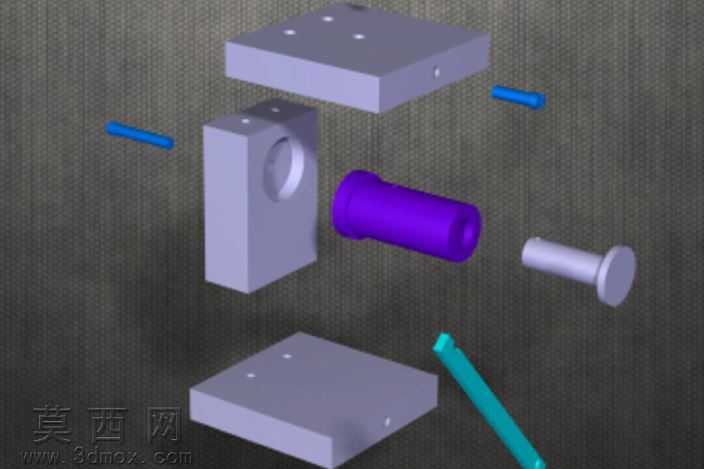

该钻模夹具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的设计公差规范，对各配合面的尺寸精度进行了参数化约束，确保后续生产加工时各部件可实现精准装配。整体结构采用分层式模块化设计，上下两块定位板作为基础承载构件，板体上预设的定位孔位经过同轴度校验，可保证钻孔作业时的位置精度；中间的立式支撑座承担侧向定位与导向功能，座体上开设的导向孔与待加工螺柱的安装位置严格对齐，可有效避免钻孔过程中出现偏斜问题。模型中配套的不同规格导向销、定位柱分别对应不同的装夹定位需求，紫色的导向套采用耐磨材质参数设置，可在反复钻孔作业中降低磨损，延长工装使用寿命；青色的定位销与浅灰色的锁紧件配合，可实现待加工工件的快速装夹与拆卸，提升加工效率。渲染阶段对不同构件赋予了差异化的材质属性，金属基材部件采用哑光合金钢材质，表面添加了细微的切削纹理以还原真实机加工质感，导向套、定位销等易损件采用差异化的色彩区分，便于在装配与使用过程中快速识别部件类型。设计思路围绕钻间螺柱的定距钻孔需求展开，通过多点位定位约束消除工件装夹时的自由度，保证螺柱安装孔的位置度与孔间距精度，避免人工划线钻孔带来的尺寸误差，整体结构紧凑，装夹操作便捷，可适配同类型小尺寸工件的钻孔加工需求，有效提升批量加工时的产品一致性与加工效率。
