车床用高精度回转顶尖结构设计

　　在普通卧式车床、数控车床的轴类零件加工工序里，这类回转顶尖是尾座端核心的装夹定位部件，主要承担工件一端的径向支撑与轴向定位作用，和卡盘配合形成工件的回转装夹体系，避免长轴类零件加工时因悬臂过长出现颤振、让刀变形的问题，能有效提升细长轴、台阶轴类零件的加工同轴度与表面加工质量。从实际加工场景来看，不管是粗车工序的大切削量重载切削，还是精车工序的高精度回转要求，这类顶尖的结构设计都需要兼顾承载能力与回转精度。

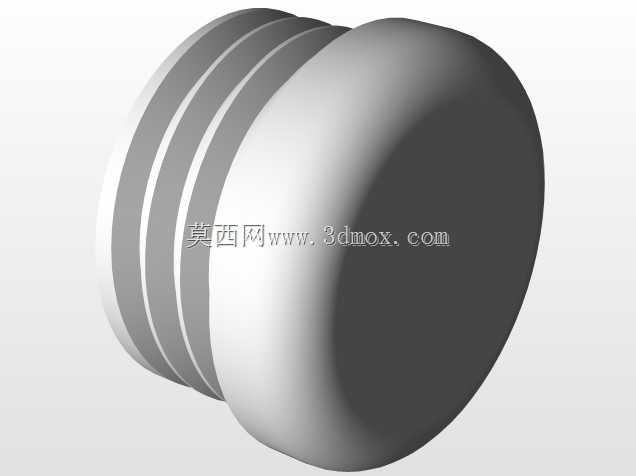

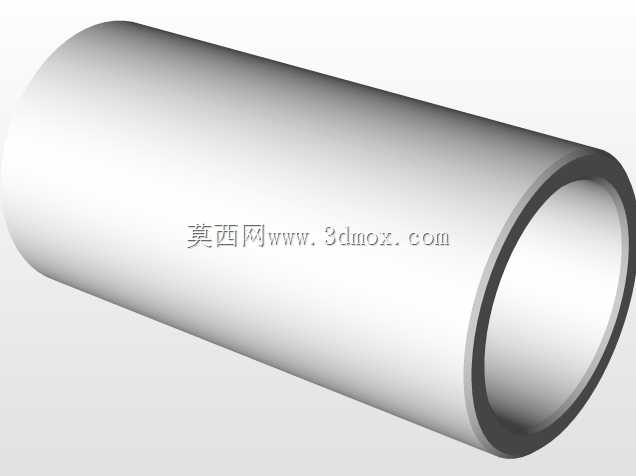

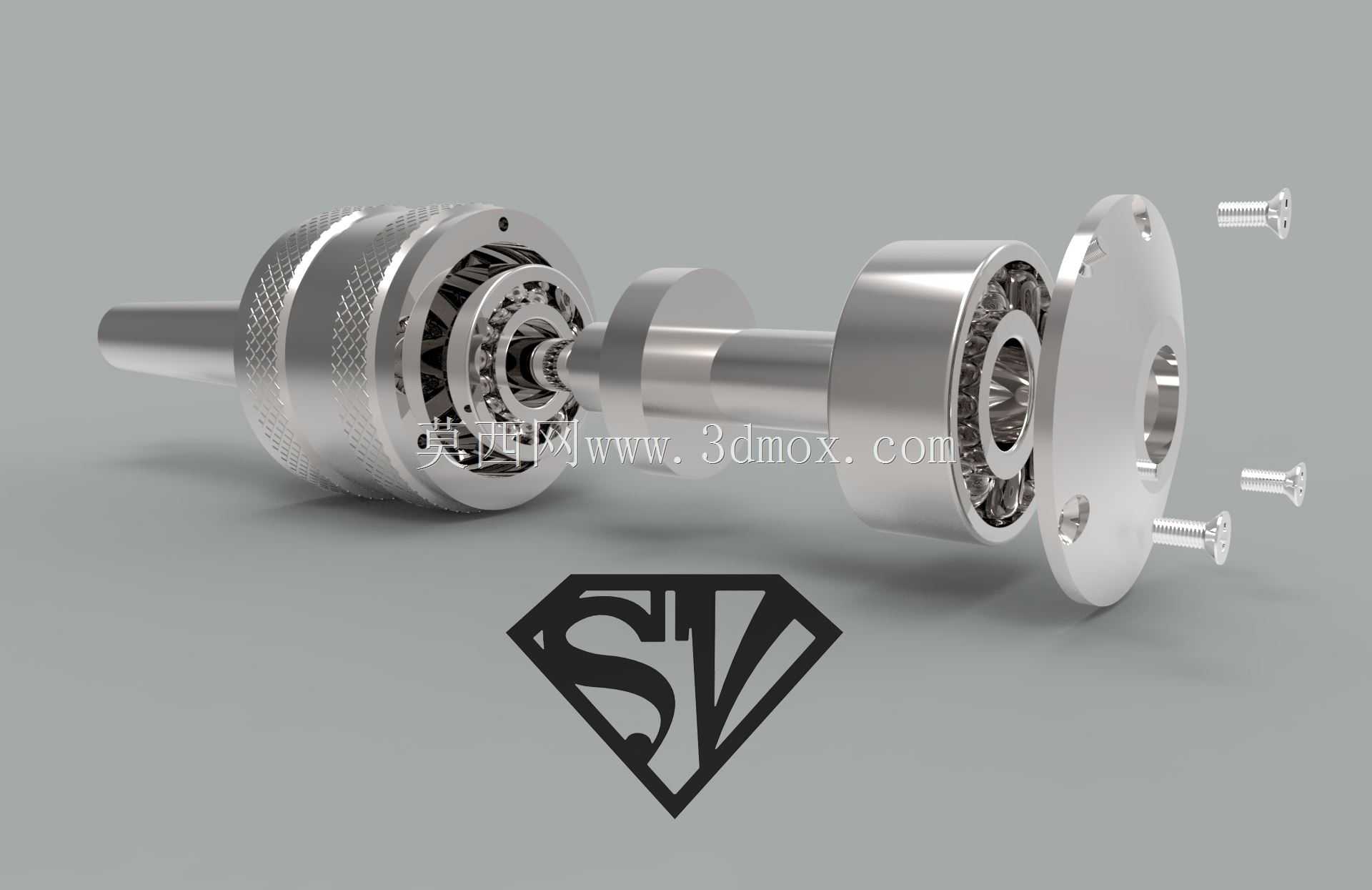

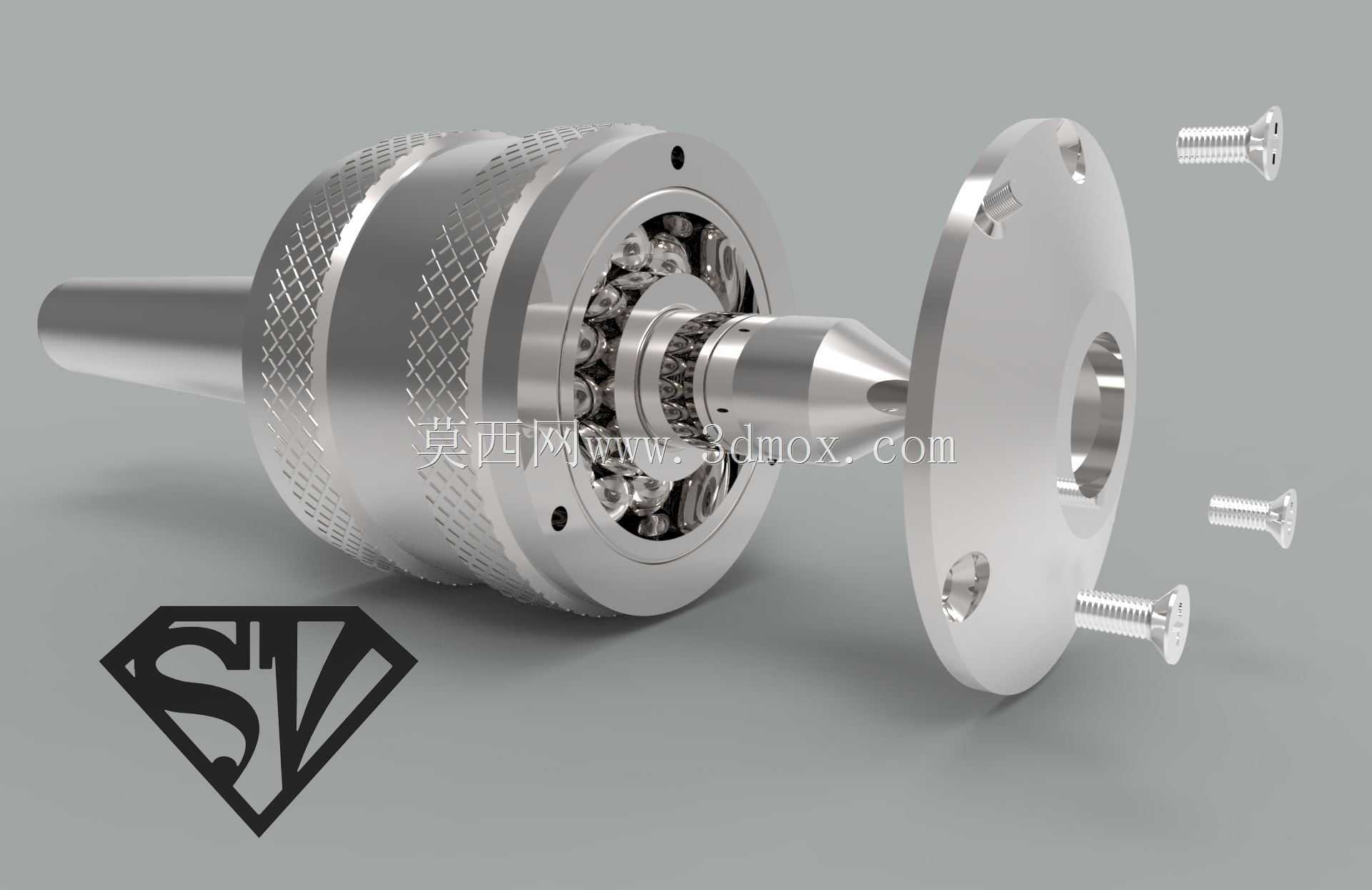

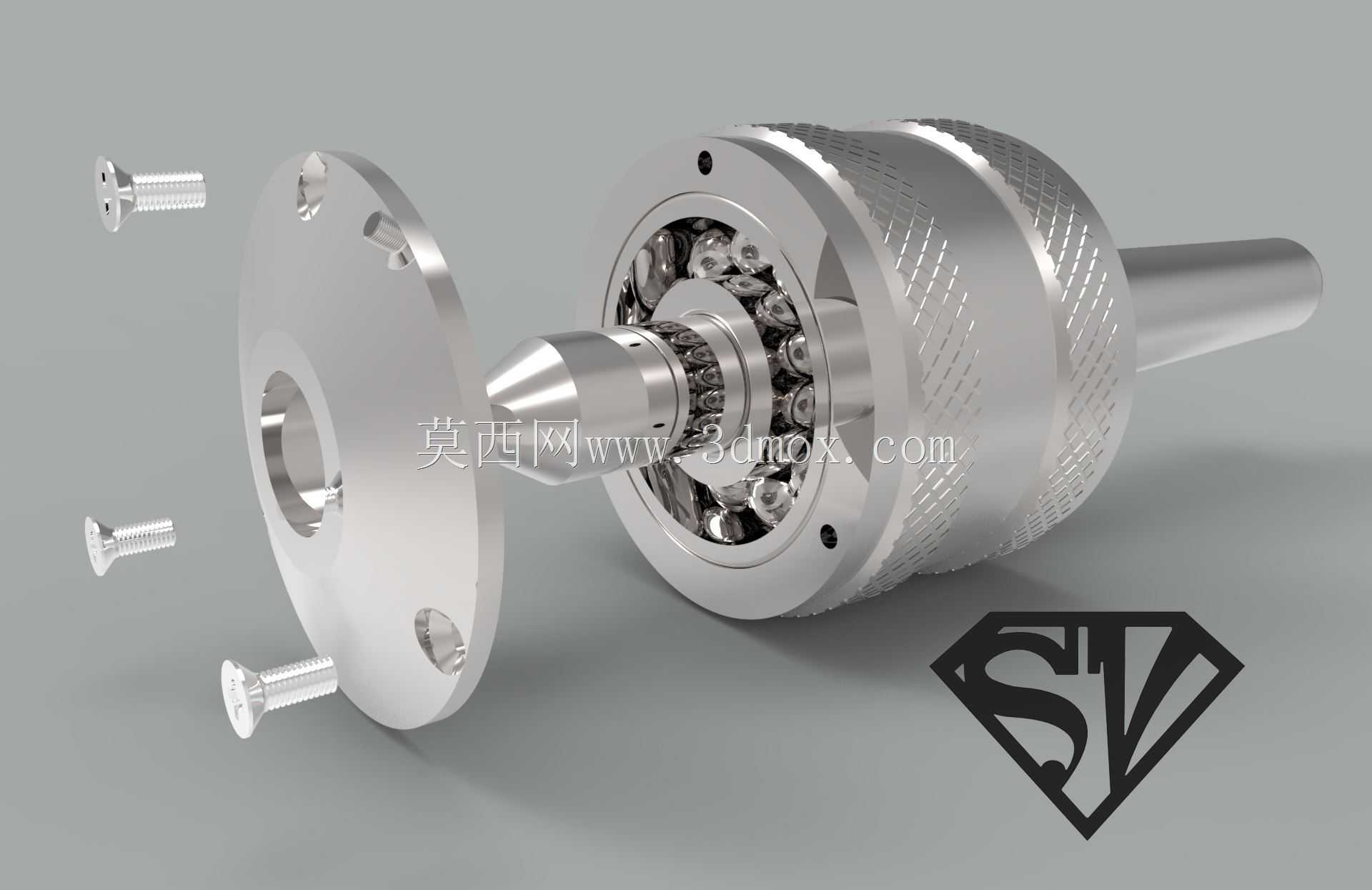

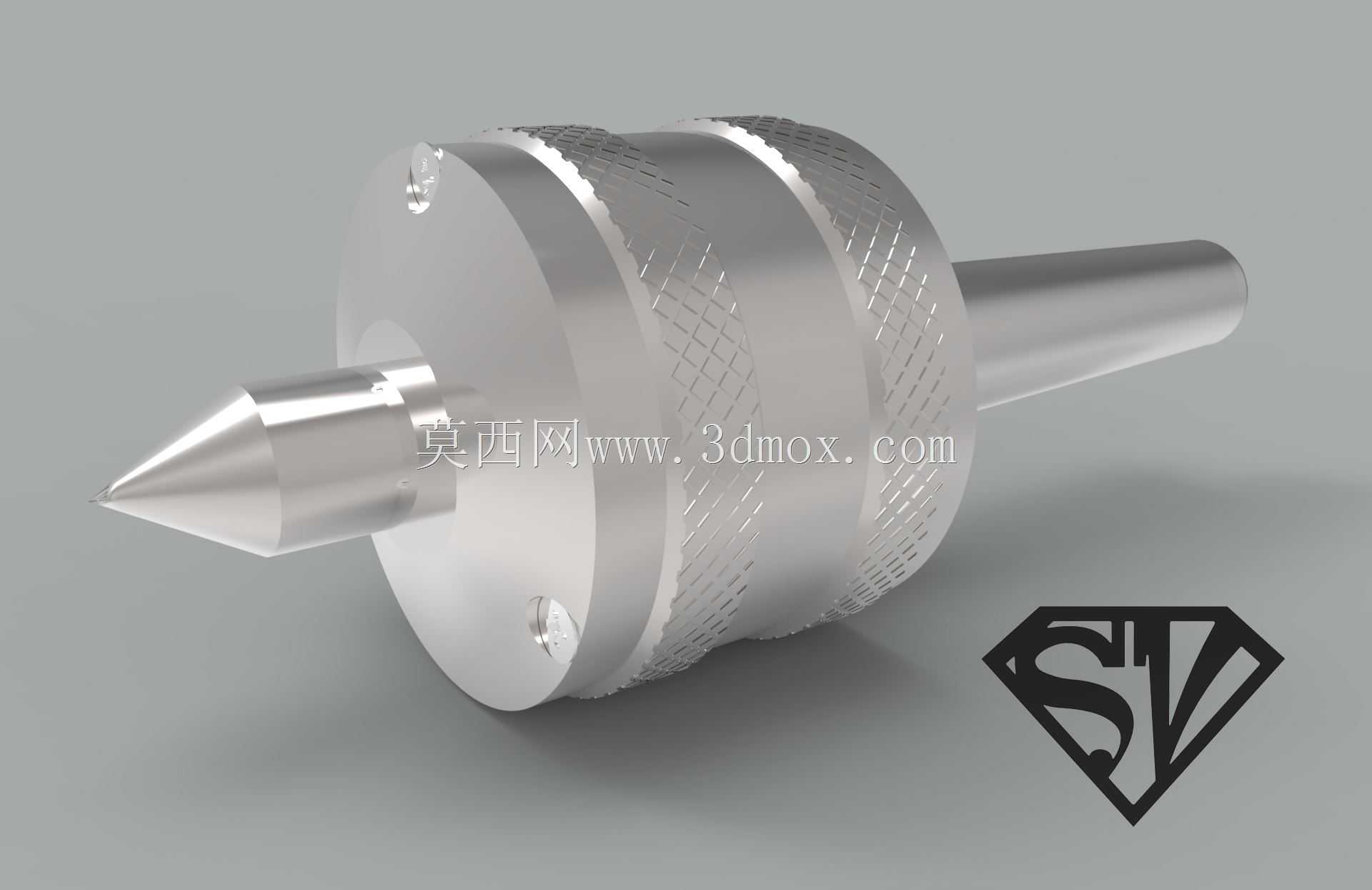

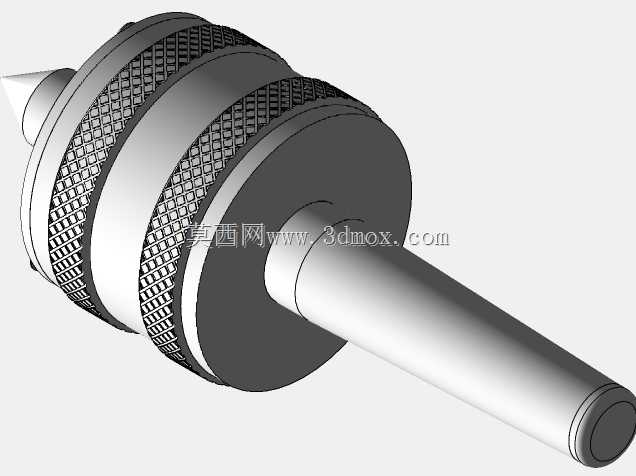

　　从结构设计思路来看，这款顶尖的主体采用阶梯轴式的整体布局，前端是60度标准莫氏锥度的顶尖头，这个锥度是机床行业通用的定位锥面，能和工件端面的中心孔形成完全贴合的锥面配合，保证定位的同轴度误差控制在极小范围内；顶尖头后部的主体段做了网纹滚花处理，这个结构不是装饰设计，是考虑到操作人员在拆装顶尖、擦拭顶尖锥面的时候，手部有足够的摩擦力，不会因为手上沾了切削液出现打滑的情况，也方便在尾座套筒里微调顶尖的顶紧力度。主体内部集成了高精度的滚动轴承组，前端承受径向切削力，后端承受轴向顶紧力，轴承组的预紧力经过合理调校，既保证回转时没有多余的窜动间隙，又不会因为预紧过大导致高速回转时出现发热抱死的问题。

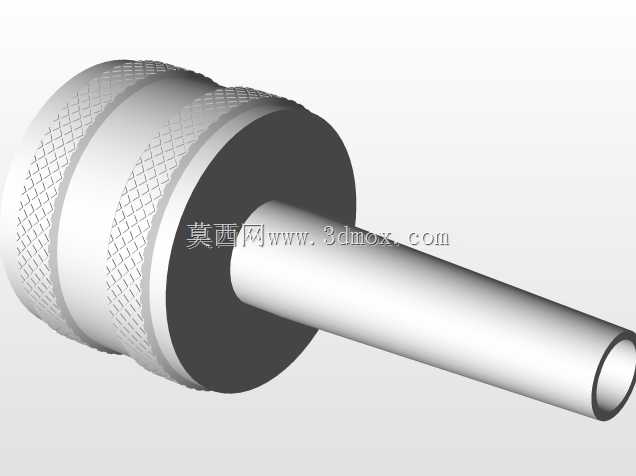

　　从安装边界与尺寸适配来看，顶尖尾部的锥柄采用标准莫氏锥度设计，能够直接适配市面上绝大多数常规车床的尾座套筒锥孔，不需要额外制作过渡套就能直接安装使用，安装时只需要将锥柄和尾座锥孔擦拭干净，依靠锥面的自锁特性就能完成固定，拆卸时通过尾座的丝杠顶出机构就能快速取下，换型效率很高。顶尖的整体外径控制在合理范围内，在加工小直径轴类零件的时候，不会和刀架的走刀路径发生干涉，车刀可以走到靠近工件端面的位置，减少接刀的残留长度。顶尖头的突出长度经过优化，在顶紧工件的时候，能保证顶尖和工件中心孔有足够的配合接触面积，同时不会因为伸入过长导致工件端面和顶尖主体发生碰撞，哪怕是加工带沉孔中心孔的工件，也有足够的避让空间。

　　从实际使用的功能特性来看，这款回转顶尖的回转部分和固定柄部之间做了可靠的密封结构，能阻挡车削过程中的切削液、金属切屑进入内部的轴承腔，避免切屑磨损轴承滚道导致精度下降，日常维护只需要定期在注油孔补充润滑脂就能长期保持精度，不需要频繁拆解保养。顶尖的整体材质选用合金结构钢制作，顶尖头部的锥面经过淬火硬化处理，表面硬度达到高耐磨要求，长期和工件中心孔摩擦也不会出现磨损起槽的问题，能长期保持定位精度。在实际加工场景里，不管是加工45号钢的常规轴类，还是加工不锈钢、铝合金的精密零件，这款顶尖都能稳定提供支撑，顶紧力可以通过尾座的手轮灵活调节，粗加工时加大顶紧力承受大切削载荷，精加工时适当减小顶紧力避免工件被顶变形，适配不同工序的加工需求。

　　在做三维建模的时候，这个结构的建模重点在于锥面的配合精度、滚花特征的简化处理、内部轴承装配的干涉检查，建模时需要严格按照通用机床附件的标准尺寸来绘制锥度部分，保证和标准尾座、标准中心孔的配合尺寸完全一致，装配时要检查顶尖回转时的径向跳动量，模拟实际回转状态下的部件间隙，避免出现运动干涉。滚花特征如果是用于装配仿真的话可以做简化网格处理，如果是用于加工工艺出图的话，只需要标注滚花的模数和纹路方向即可，不需要绘制全部的滚花纹理，减少模型的冗余数据。
