立式导柱导向刀具冲压模具结构设计

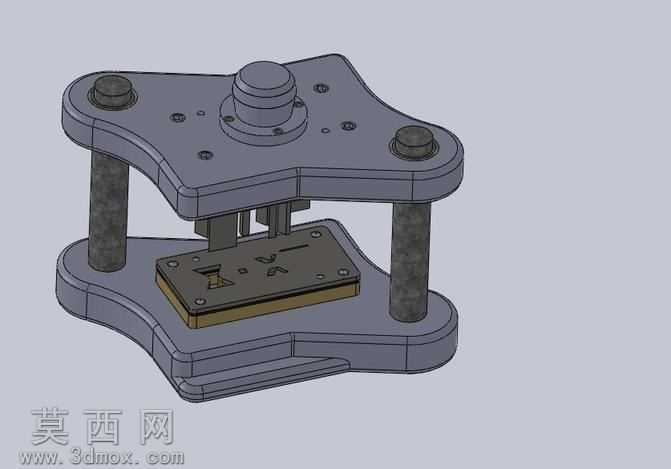

本套刀具模具采用三维参数化建模完成整体结构搭建，建模过程中优先遵循冲压加工的工艺逻辑，自上而下完成模架、导向组件、成型工位、卸料结构的全零件关联设计。模型整体为立式双导柱结构，上下模座采用异形轮廓设计，在保证安装工位充足的前提下缩减整体模具体积，降低模具生产的材料消耗。导向部分选用两根高精度导柱搭配导套完成上下模的运动导向，导柱与上下模座采用过盈配合装配，合模过程中可保证上下模的同轴度误差控制在极小范围内，避免冲裁过程中出现啃模、错位的问题。上模部分设置模柄用于和冲压设备滑块连接，模柄与上模座采用法兰定位锁紧，保证冲压动力传递的同轴度；上模内部集成冲裁凸模、成型镶块，所有工作零件均采用快换式安装结构，通过螺钉与销钉完成定位锁紧，后续维护更换易损件时无需拆解整个模架，大幅降低模具的运维成本。下模部分设置凹模板、定位挡料结构，凹模板表面加工有与凸模精准配合的成型型腔，型腔周边设置排料缺口，可将冲裁产生的废料及时导出模具体外，避免废料堆积影响加工精度；下模座底部预留安装槽，可直接固定在冲压设备工作台面，保证模具工作过程中的稳定性。材质渲染阶段，模座、导柱等结构件赋予铸铁哑光金属材质，表面做轻微的氧化质感处理，还原真实模具的铸铁外观；工作镶块、导套等耐磨零件赋予合金工具钢的亮面金属材质，边缘做倒角高光处理，凸显精密加工零件的质感；紧固件等标准件赋予发黑处理的碳钢材质，不同零件的材质区分清晰，可直观分辨各部件的功能属性。设计过程中重点校核了合模行程、冲裁力传递路径、导柱的导向长度，保证模具在额定冲压行程内导柱始终不脱离导套，冲裁力可均匀传递至各个成型工位，避免局部受力过大导致零件变形。整套模型的所有装配关系均符合实际冲压模具的装配规范，无干涉、无冗余结构，可直接用于模具设计教学、工艺方案评审以及后续的工程图转化参考。
