德科尔特冲压模具全套设计图纸

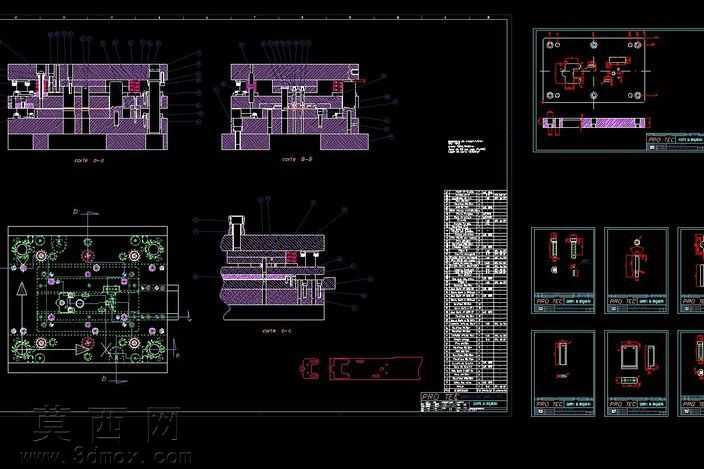

本套设计为冲压类工装模具的全套工程设计成果，建模阶段严格遵循冲压模具设计规范，完整还原了模具的上下模座、凸模、凹模、卸料板、导柱导套、定位销、紧固螺钉等全部核心零部件的结构形态与装配关系。在结构设计上，采用标准冷冲模架结构，导柱导套布置保证合模导向精度，卸料装置采用弹性卸料结构，可在冲压完成后顺利将条料从凸模上卸下，定位结构设计兼顾条料送进的定位精度与操作便捷性，避免冲压过程中条料窜动影响工件成型质量。设计过程中首先根据冲压件的外形尺寸、材料厚度、冲裁力计算结果确定模具的整体闭合高度、模座外形尺寸，再依次完成工作零件、定位零件、压料卸料零件、导向零件、紧固零件的选型与结构设计，所有零件的尺寸公差、形位公差均符合冷冲模设计的相关标准要求，保证模具加工装配后可顺畅完成冲制作业。图纸部分包含完整的模具总装剖视图、俯视图，清晰展示各零部件的装配位置与配合关系，同时配套了全部非标零件的加工详图，标注了完整的尺寸、公差、表面粗糙度要求，还有模具的零件明细栏，列明每个零件的名称、数量、材料、热处理要求，可直接用于指导模具的加工、装配与调试。整套设计结构紧凑，工作零件采用合金工具钢材质设计，热处理硬度满足冲裁作业的耐磨与强度要求，导向零件采用标准模架配件，降低加工与采购成本，定位与卸料结构设计合理，能够保证冲压生产的效率与成品工件的尺寸精度，适用于对应小型冲压件的批量生产作业，整套设计逻辑严谨，结构经过合理性校验，不存在干涉问题，各运动部件的行程设计匹配压力机的作业参数，可直接适配对应吨位的普通开式压力机使用。
