双活塞浮动卡钳盘式制动器结构设计

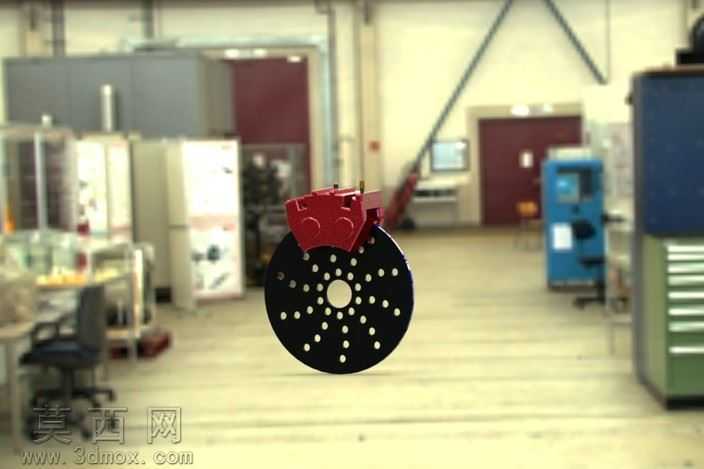

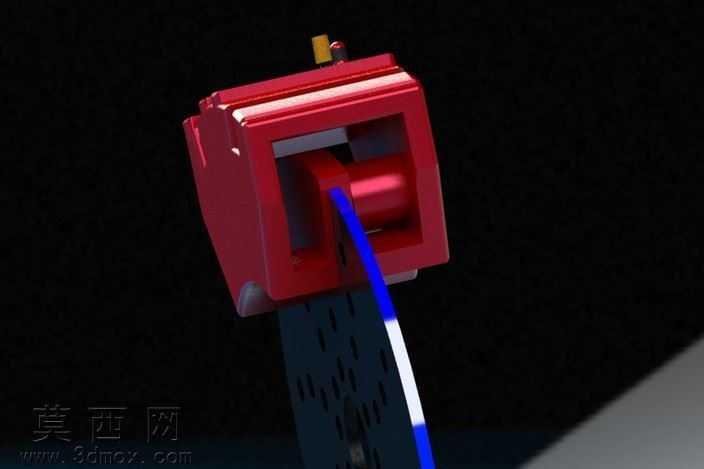

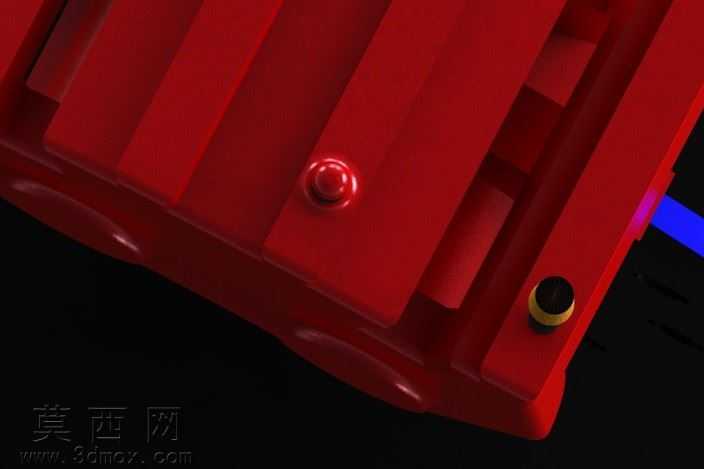

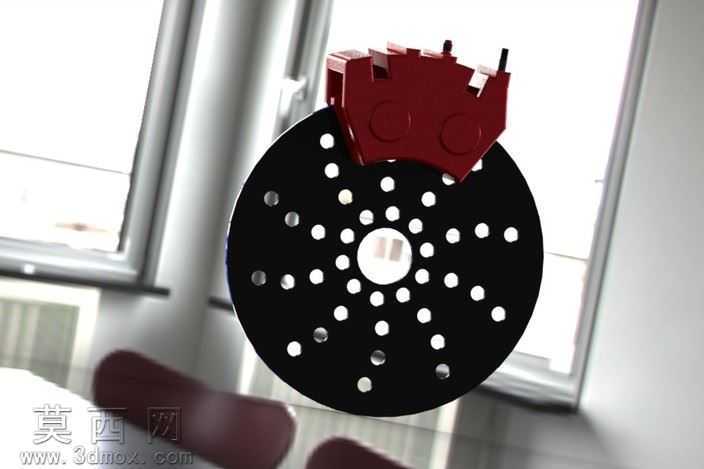

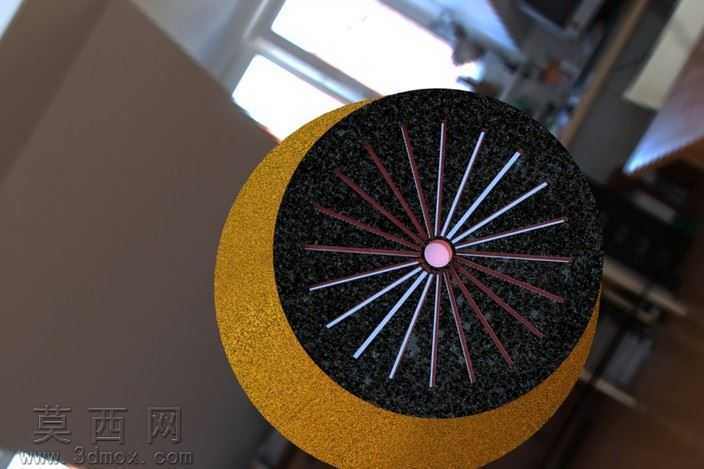

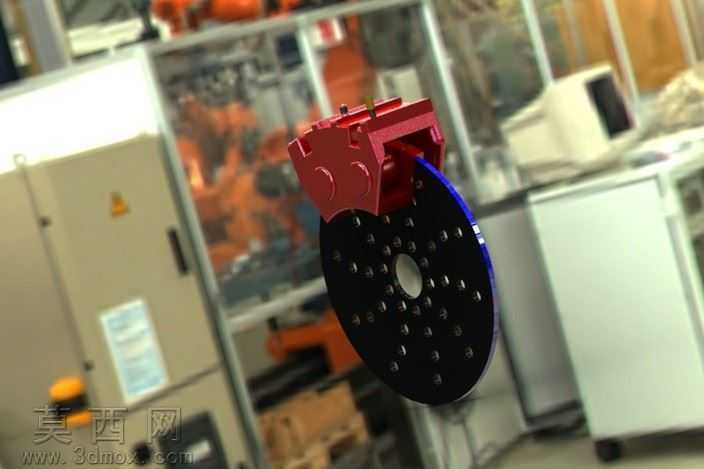

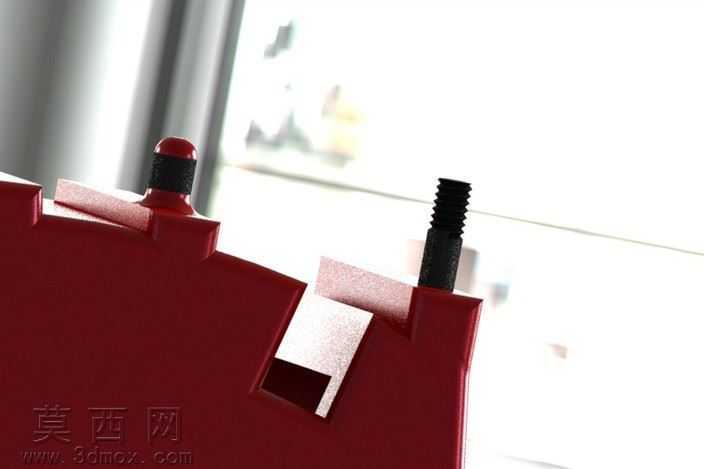

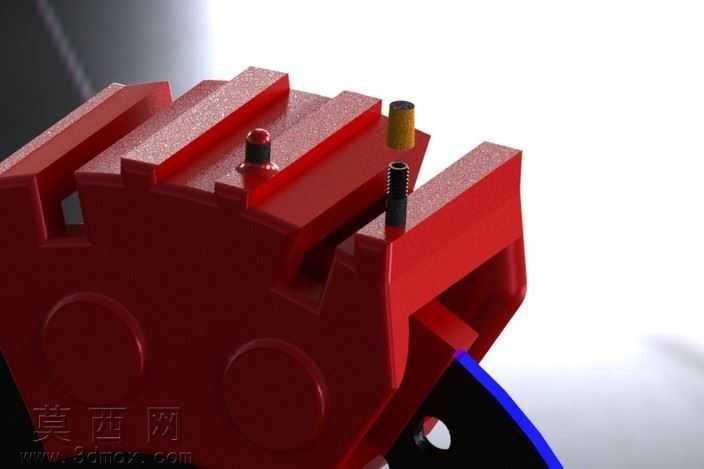

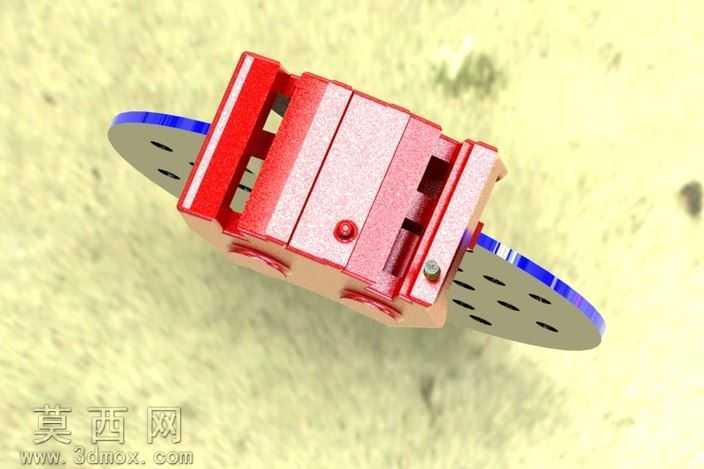

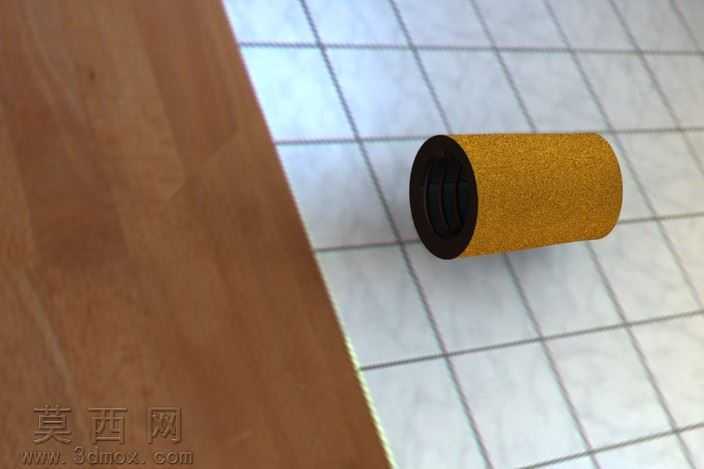

本作品为双活塞浮动卡钳结构的盘式制动器三维建模成果，建模阶段以实际车用盘刹的工作逻辑为核心依据，先完成制动盘的基础轮廓构建：制动盘采用通风散热型盘面设计，盘面均匀排布多组圆形散热通孔与断续式划线槽，建模时严格控制孔位的圆周等分精度，保证盘面动平衡的结构合理性，同时还原划线槽的倾斜角度与深度参数，匹配实际使用中刮除制动粉尘、提升摩擦附着力的功能需求。卡钳部分采用浮动式结构设计，建模时还原双活塞的对称排布结构，卡钳壳体的红色外观材质在渲染阶段做了耐高温耐磨的金属漆面质感调整，通过调整材质粗糙度与反光参数，还原制动卡钳长期处于高温工作环境下的半哑光漆面质感，同时区分活塞的金属镀铬材质与卡钳壳体的漆面材质差异，让不同部件的材质区分度清晰可辨。结构装配阶段严格遵循浮动卡钳的工作原理设置配合关系，卡钳与安装支架之间保留合理的浮动间隙，制动片与制动盘之间预留标准的工作间隙，活塞与卡钳油缸的配合面做了同轴度约束，保证模型可直观展示制动过程中活塞推动制动片夹紧制动盘、卡钳整体浮动补偿两侧间隙的完整动作逻辑。渲染阶段采用车间实景作为展示背景，调整环境光与补光角度，让制动盘的铸铁金属质感、卡钳的漆面质感、活塞的亮面金属质感都得到自然呈现，同时通过多视角切换展示，完整呈现制动器的整体外观、盘面细节、卡钳与制动盘的配合结构，让模型既具备结构展示的严谨性，也拥有直观的视觉呈现效果，可用于制动系统结构教学、零部件选型参考、整车制动系统装配模拟等场景。
