斜拉式跨江交通桥梁三维结构设计

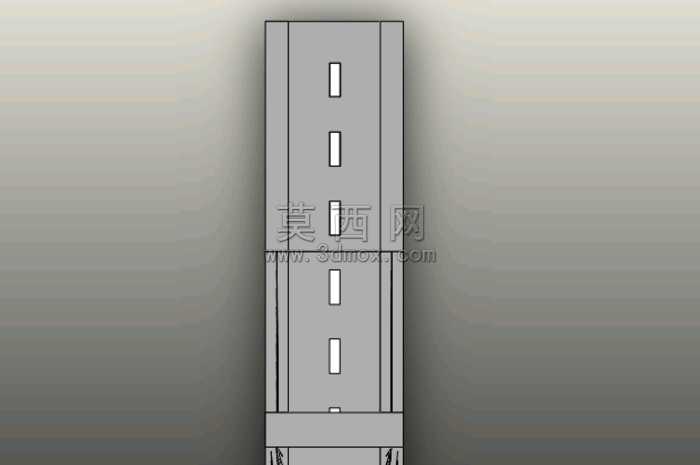

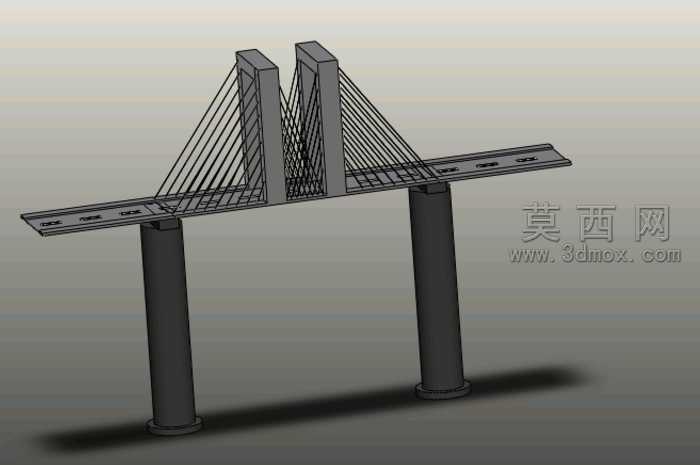

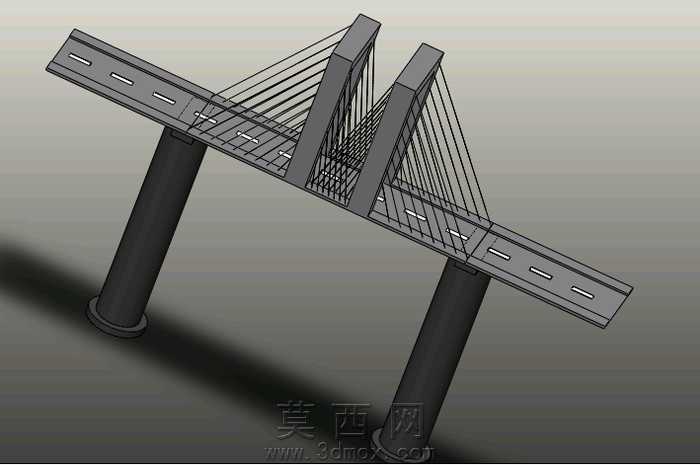

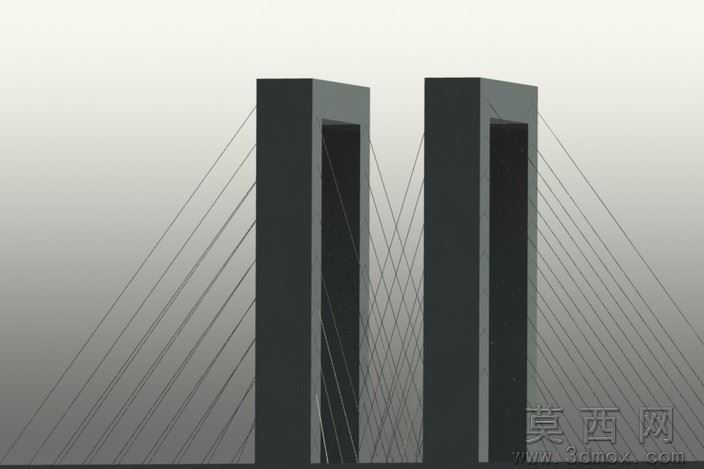

本作品为斜拉桥三维结构模型，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循斜拉桥真实工程结构逻辑，从下部承重结构到上部受力体系逐一拆解还原。模型下部设置两根倾斜式圆柱桥墩，桥墩底部做扩大基础造型，模拟真实桥梁的桩基承重结构，桥墩柱体采用哑光深灰金属材质，表面做细微混凝土肌理质感处理，还原钢筋混凝土桥墩的真实视觉效果。上部主梁采用等截面连续梁结构，梁体表面预留车道分隔标线凹槽，建模时精准控制梁体的长宽高比例，匹配斜拉桥的跨径受力逻辑，梁体材质选用浅灰色沥青混凝土质感，表面做细微的颗粒纹理处理，模拟真实桥面铺装效果。主梁上方设置两座A型钢筋混凝土索塔，索塔造型简洁硬朗，塔柱与主梁垂直衔接，建模时精准计算索塔的高度与倾斜角度，保证斜拉索的受力角度符合工程力学要求，索塔材质与桥墩保持统一，做哑光混凝土质感。斜拉索部分采用细圆柱实体建模，从索塔不同高度位置呈扇形发散连接至主梁对应点位，每根拉索的长度、角度都经过精准校准，拉索材质选用高光泽黑色金属质感，模拟高强度钢绞线的视觉效果，拉索与索塔、主梁的衔接位置做小型锚具造型细节，提升模型的结构还原度。渲染阶段采用影棚级柔光环境，主光源从斜上方45度角投射，在地面投射出柔和的结构阴影，突出桥梁整体的空间层次感与结构张力，材质参数调整时区分混凝土构件的哑光漫反射属性与钢拉索的高反光金属属性，让不同构件的质感区分清晰。设计思路上以简化还原斜拉桥核心受力结构为核心，省略了冗余的桥面附属设施细节，重点突出索塔、桥墩、主梁、拉索四大核心构件的连接关系与受力逻辑，既保证模型视觉上的直观辨识度，又能清晰展现斜拉桥的结构传力路径，可作为路桥工程教学演示、结构原理展示的直观三维素材，建模过程中所有构件均采用实体建模方式，无破面、无重叠几何错误，各部件装配关系清晰，可直接用于结构拆解演示、工程方案示意等场景。
