可移动链式葫芦小型龙门起重架结构

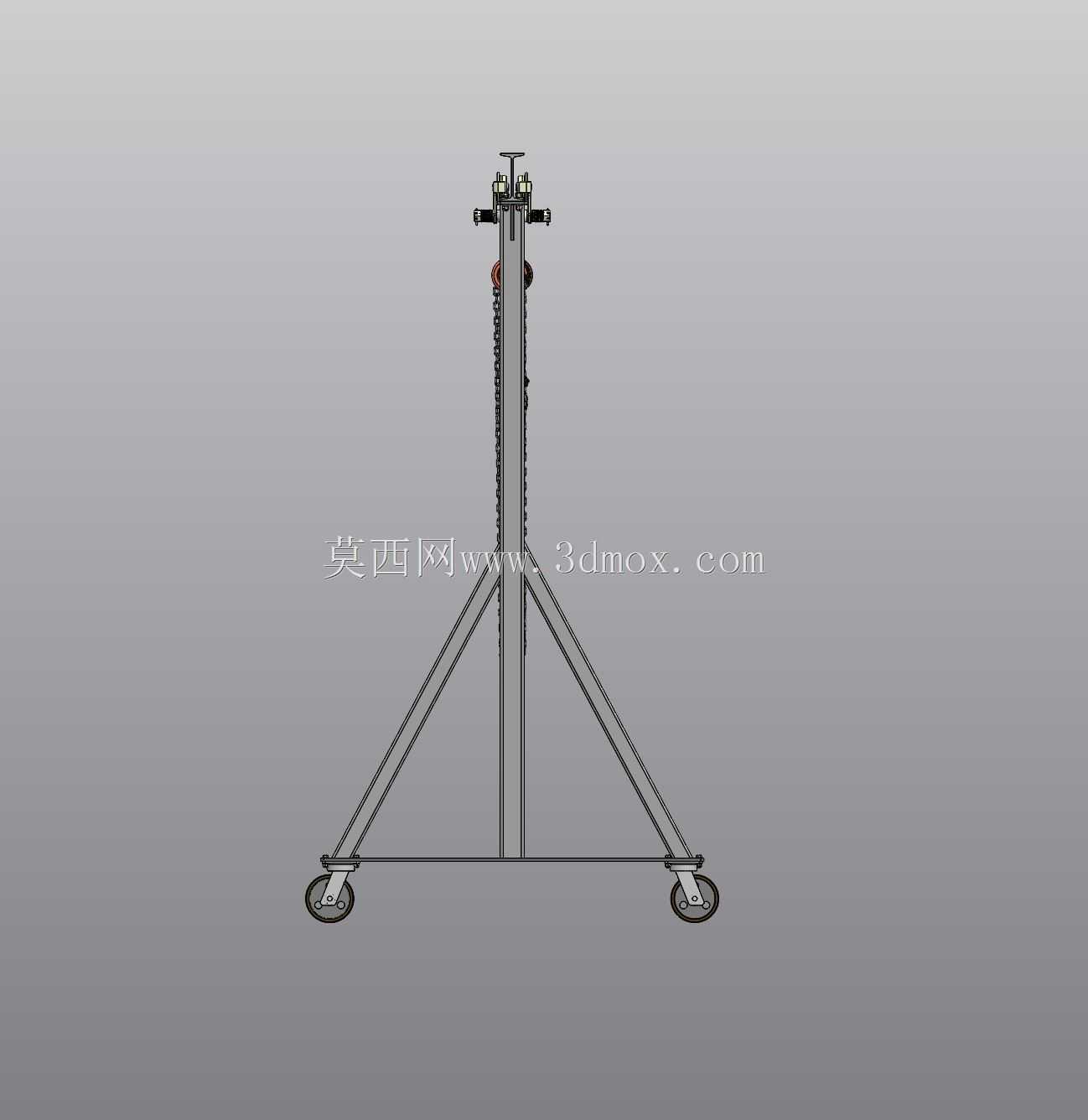

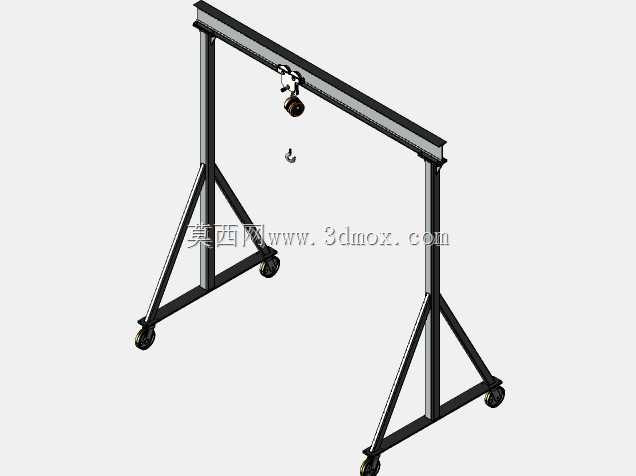

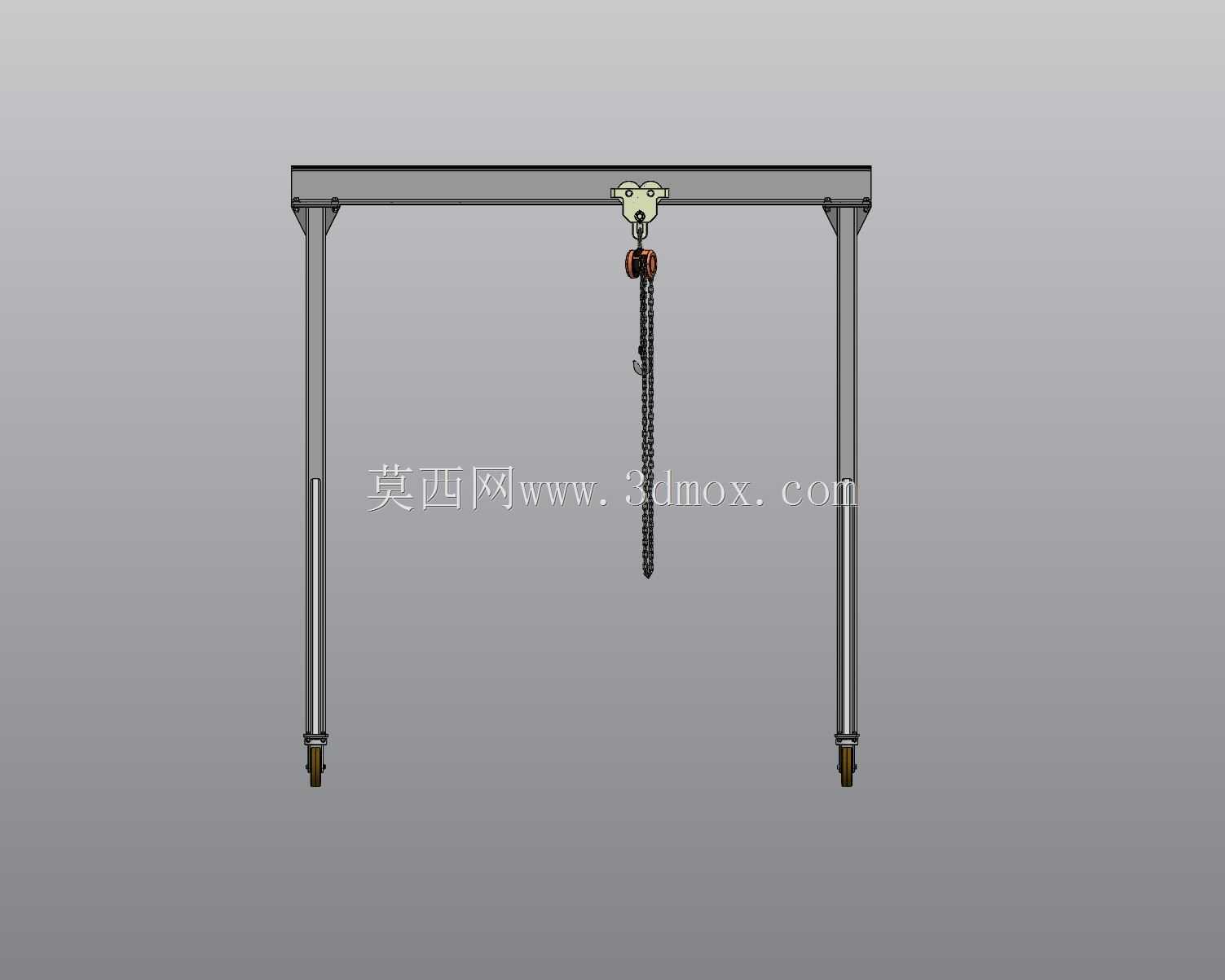

　　这款可移动轻型龙门起重架，主要面向小型机加工车间、设备维修工位、仓储零散物料吊运这类场景设计，解决固定天车覆盖不到的区域、临时起重作业的需求，适配1吨及以下额定载荷的轻型吊运工况，相比固定安装的起重设备，不需要预埋基础、不需要架设厂房轨道，转场移动灵活，能适配多工位轮流作业的使用需求。从结构设计逻辑来看，整体采用门型刚架搭配斜撑补强的方案，两根竖直立柱采用矩形截面型钢制作，立柱外侧焊接三角形斜撑结构，斜撑下端与底梁连接，形成稳定的三角受力体系，抵消起吊时产生的侧向弯矩，避免立柱受载后出现外张变形，保障框架整体刚度。顶部主梁采用整根型钢制作，作为葫芦运行的承载梁，梁面平直度控制在每米1mm以内，保证葫芦小车运行时无卡滞、无明显跳动。

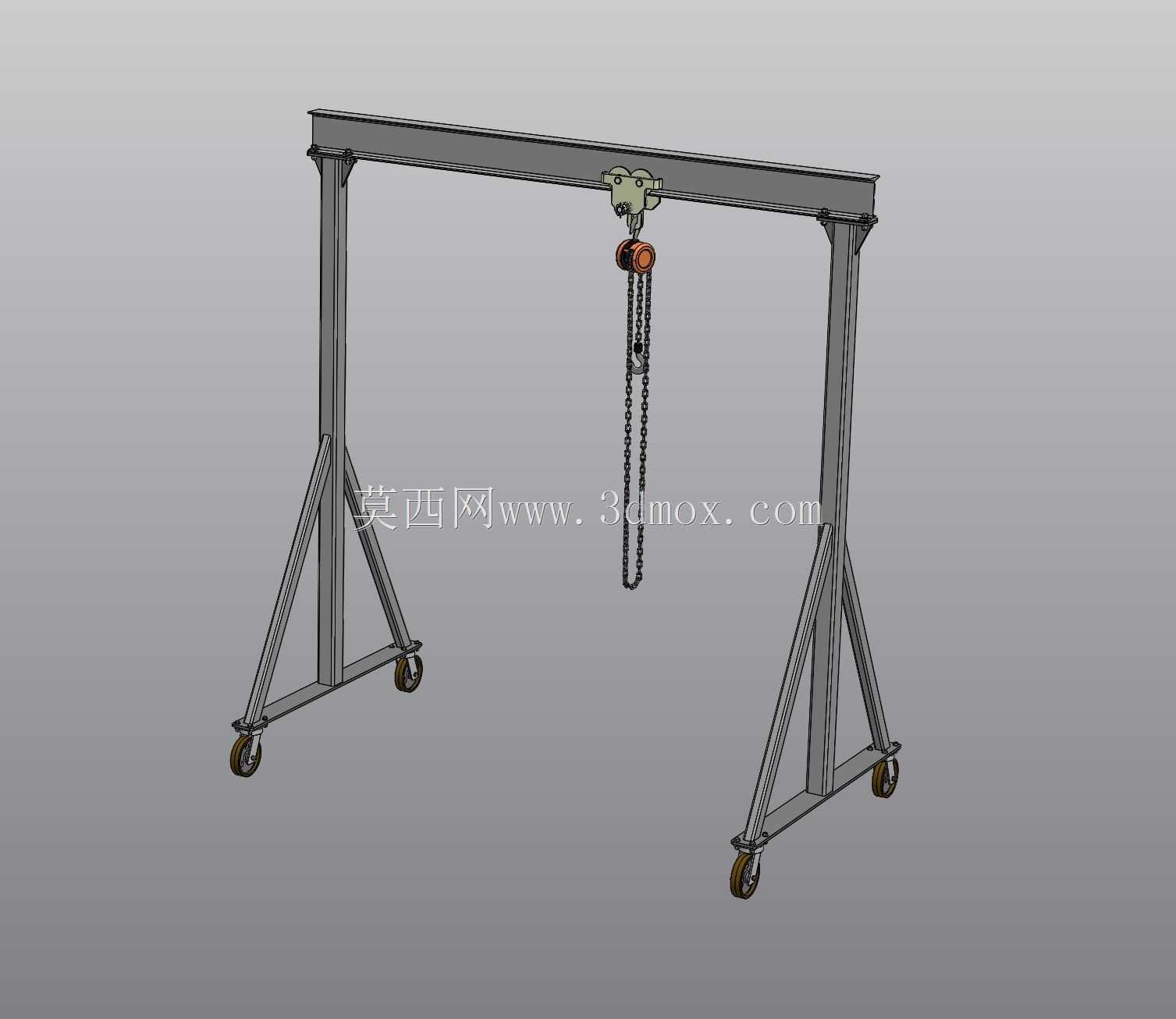

　　底部行走机构采用带刹车的万向脚轮，四个脚轮分别安装在底梁两端，空载时可以单人推动整体架体移位，到达作业位置后踩下脚轮刹车，即可锁定架体位置，避免起吊过程中架体滑移，脚轮的轮面采用聚氨酯材质，既能保护车间环氧地坪不被压损，也能降低推行时的噪音。起吊执行单元采用链式电动葫芦搭配自行走小车，小车卡装在顶部主梁的翼缘上，可沿主梁长度方向手动或电动滑移，覆盖主梁全长范围内的吊运点位，葫芦的起升链条采用高强度合金钢制作，链条导轮做了防脱槽设计，避免起吊过程中链条卡滞或脱链，吊钩配备安全锁扣，防止吊索具意外滑脱。设计过程中重点考量了安装边界与空间适配性，整体架体的跨度可根据实际作业需求调整，常规款跨度适配3米以内的作业范围，起升高度覆盖2.

　　5米到4米区间，能满足普通车间内设备零部件拆装、模具转运、工件上下机床的高度需求，整体架体的宽度控制在1.2米以内，能顺利通过车间常规宽度的通道与防火门，不需要额外拆解即可完成车间内转场。受力校核阶段，对主梁的跨中挠度、立柱的压杆稳定性、斜撑的焊缝强度都做了对应验算，额定载荷下主梁跨中挠度控制在跨度的1/700以内，远低于通用起重设备的挠度限值，避免起吊时主梁下挠过大影响运行平稳性；立柱的长细比控制在允许范围内，不会出现失稳弯曲的风险；所有受力焊缝采用满焊工艺，焊脚高度匹配板材厚度，避免应力集中导致焊缝开裂。实际使用中，这款设备可以完成机加工车间内小型工件从工位到物料区的转运、设备维修时重型零部件的拆装托举、

　　仓储区域重型货物的堆码装卸，不需要依赖厂房的固定起重设施，尤其适合没有安装天车的小型加工车间、户外临时维修作业点使用，架体所有连接部位采用螺栓可拆卸连接，长途转运时可以拆解为立柱、主梁、底梁几个部件，到达现场后不需要大型吊装设备，2到3名作业人员即可完成组装，组装过程不需要专用工装，普通扳手即可完成所有紧固件的锁紧。葫芦的供电线路采用拖链布设，沿主梁侧边走线，避免小车移动时线缆拖拽磨损，线路末端设置急停按钮，作业过程中出现异常情况可立即切断起升动力，保障作业安全。架体表面采用喷塑处理，相比普通喷漆耐磨性更好，能适应车间内油污、切削液飞溅的使用环境，长期使用不会出现大面积锈蚀掉漆的问题。
