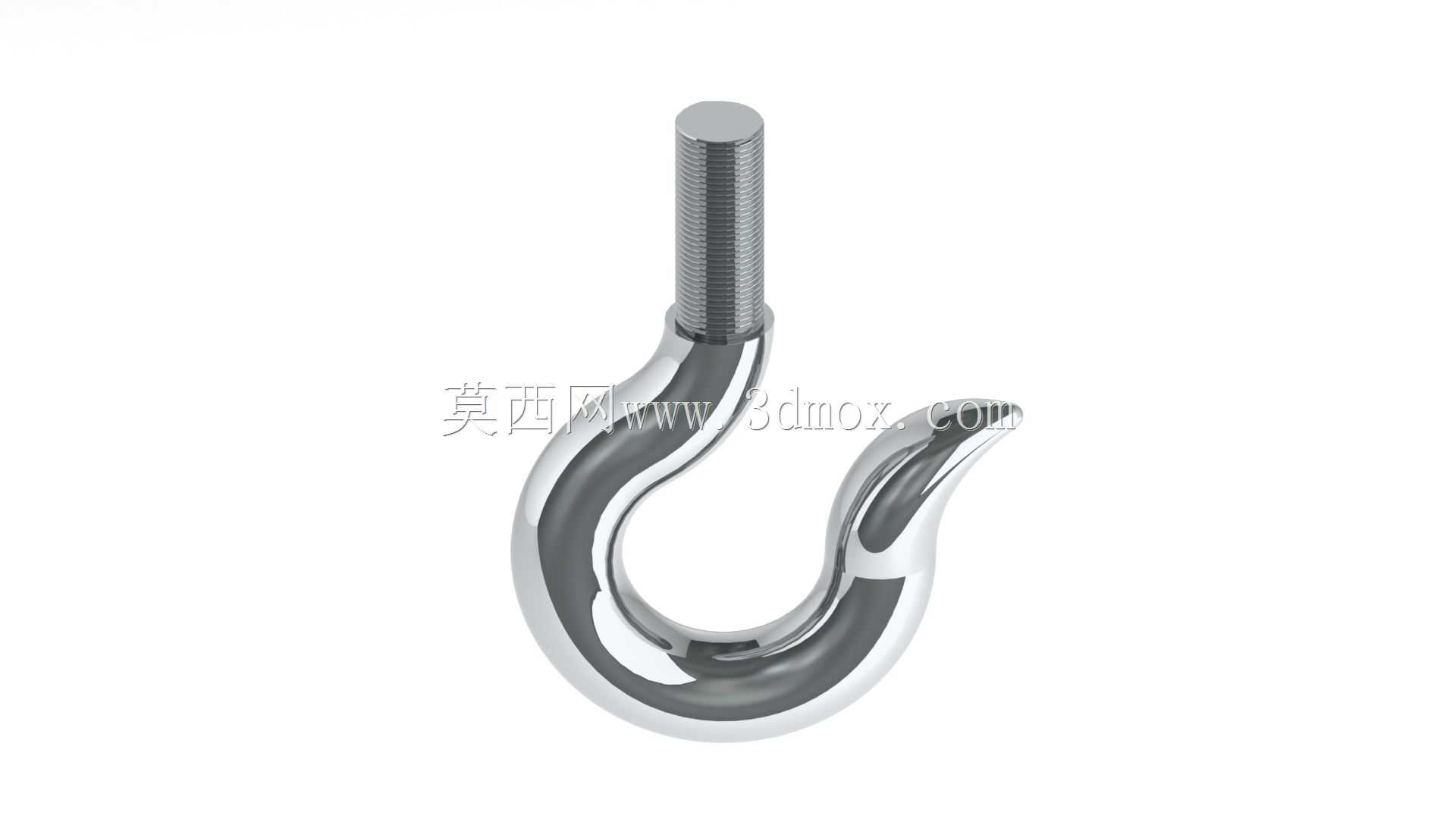

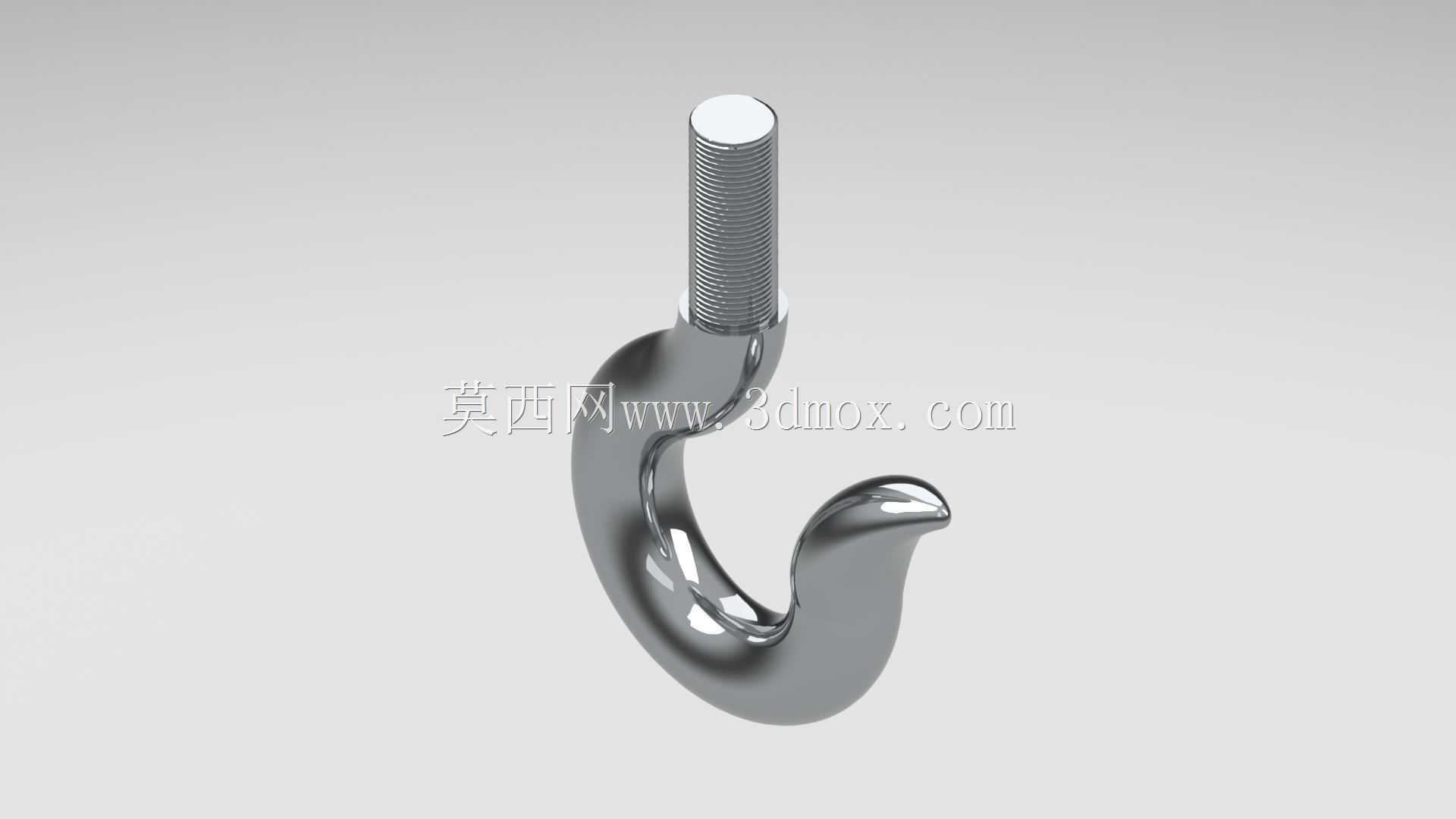

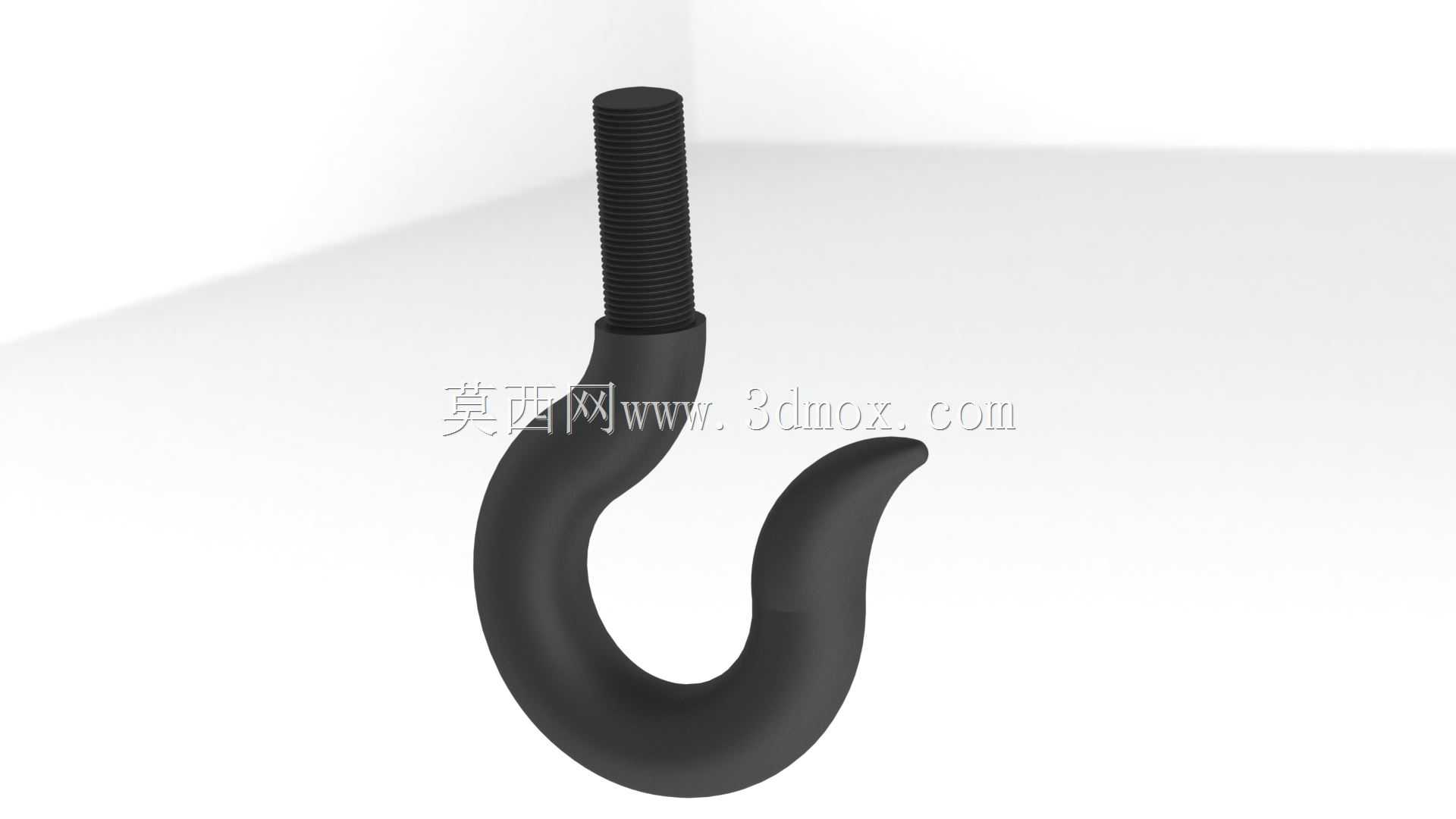

带螺纹连接端工业起重吊钩结构设计

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装这类常规起重作业场景里，吊钩是直接承接载荷、连接吊重与起升机构的核心受力构件，其结构合理性直接决定吊装作业的安全冗余与操作效率。这款吊钩采用上端外螺纹的连接形式，区别于传统钩头与滑轮组直接铰接的结构，螺纹端的设计能够直接适配带内螺纹孔的吊具横梁、平衡梁或者专用吊具连接座，不需要额外配置铰接销轴与配套的锁止挡板，在一些需要快速更换不同规格吊具的作业场景里，能够大幅缩短吊具切换的辅助时间，尤其适合小吨位、多频次换吊具的车间内部吊装工位使用。从结构设计逻辑来看，钩身的曲线采用了等强度弯曲轮廓，从螺纹段与钩身衔接的过渡位置开始，截面尺寸沿着钩身弯曲弧线逐步变化，

　　在钩身最内侧的受拉应力集中区域做了截面加厚处理，外侧受压区域的截面则根据应力分布做了适配性收窄，既保证了额定载荷下的结构强度，又尽可能控制了吊钩自身的重量，降低起升机构的无效载荷占比。螺纹段采用的是标准传动用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，对中性更好，在承受轴向冲击载荷的时候不容易出现滑牙、变形的问题，螺纹末端预留了足够的退刀槽位置，安装时可以保证螺纹完全旋入连接座内，避免出现半牙受力的危险工况，同时螺纹段的长度经过匹配计算，能够适配市面上常规厚度的吊具连接耳板，旋入后可以通过配套的锁紧螺母做防松处理，防止吊装过程中吊钩受载荷旋转出现螺纹松脱的问题。从安装边界来看，

　　上端螺纹段的外径与常用的小吨位起重吊具连接孔尺寸适配，安装时不需要对现有吊具横梁做额外的扩孔、焊接改造，直接旋入后锁紧即可完成装配，钩身的开口尺寸经过优化，能够适配常见的卸扣、吊装带吊环、钢丝绳套环等配套吊具，不会出现开口过小无法挂接、开口过大导致吊具在钩内窜动幅度过大的问题。钩尖位置做了向内的安全翘边设计，能够防止吊装过程中吊索具从钩口意外滑出，不需要额外加装弹簧式防脱卡也能具备基础的防脱性能，当然在高危作业场景下，还是可以在钩身预留的防脱卡安装孔位上加装机械式防脱挡板，进一步提升作业安全性。在实际选型使用时，需要注意这款吊钩的螺纹连接端适合承受垂直方向的轴向载荷，尽量避免长期承受侧向斜拉载荷，否则容易导致螺纹段受弯出现变形，

　　甚至出现断裂风险；钩身的过渡圆角位置经过圆滑处理，没有尖锐的棱角，挂接吊装带、钢丝绳这类柔性吊具的时候，不会切割吊具的纤维或者钢丝，能够延长配套吊具的使用寿命。建模过程中，钩身的曲面采用扫掠成型的方式构建，以钩身的中心弯曲轨迹为路径，以不同位置的截面轮廓为扫掠截面，保证整个钩身的曲面过渡顺滑，没有应力集中的尖角、折边，螺纹段采用标准牙型螺旋切除成型，能够直接导出用于加工的工程图，不需要二次调整牙型参数，退刀槽、锁紧螺母配合面的尺寸都符合通用机械加工的公差要求，加工时可以直接按照图纸尺寸下料、锻造、热处理、机加工，不需要额外做尺寸换算。这类带螺纹端的吊钩相比传统的直柄吊钩，在一些空间受限的吊装工位里优势更明显，比如设备内部的零部件吊装，不需要预留铰接销轴的安装空间，只需要预留螺纹旋入的操作空间即可完成安装，整体结构更紧凑，维护也更方便，当吊钩出现磨损达到报废标准时，只需要拧下旧吊钩更换新件即可，不需要拆卸整个吊具横梁或者滑轮组，大幅降低维护的时间成本。
